四缸发动机用高精度曲轴三维结构设计

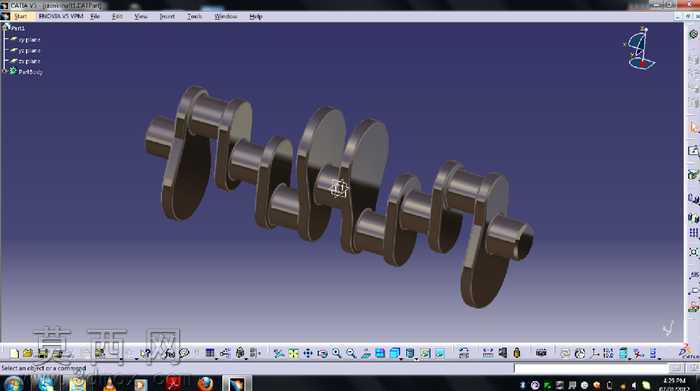

本作品为四缸内燃机配套曲轴的三维参数化建模成果，建模过程依托三维设计软件完成全流程特征构建，严格遵循内燃机曲轴的实际工程设计规范，还原了量产曲轴的全部核心结构细节。建模初期先完成整体布局的基准搭建，以曲轴的轴向回转中心线为核心主基准，依次确定四个曲柄销的相位排布角度，匹配四缸发动机的做功顺序设定各曲拐的错角参数，保证各缸曲柄的位置偏差控制在工程允许的公差范围内。主体结构建模阶段，先通过回转特征构建曲轴的主轴颈、曲柄销的基础回转体轮廓，再逐段绘制各曲柄臂的截面轮廓，采用拉伸、拔模、圆角过渡等特征完成曲柄臂的实体构建，针对曲柄臂与轴颈衔接的应力集中区域，严格按照工程设计要求设置过渡圆角，避免应力突变导致的结构强度不足问题。针对曲轴上的润滑油道结构，采用螺旋扫描与实体切除结合的方式完成内部油道的建模，精准还原油道的走向、孔径与倾斜角度，保证润滑油可顺利输送至各轴颈摩擦副位置；同时完成曲轴前端的皮带轮安装定位轴段、键槽结构，以及后端的飞轮安装法兰、定位销孔、螺栓过孔等细节特征的构建，所有安装配合面的尺寸均参考通用四缸发动机的配套标准设定。材质与渲染环节，为模型赋予了对应锻钢曲轴的金属材质，调整材质的金属度、粗糙度参数还原锻件经机加工后的表面质感，对轴颈的精加工面与曲柄臂的非加工面设置差异化的材质表现，区分不同加工工序的表面状态；渲染阶段采用柔和的工业展示光源，多角度呈现曲轴的整体结构与各部位细节，清晰展示曲拐的排布逻辑与各结构的衔接关系。整个建模过程遵循自上而下的设计思路，先确定整体的轴向尺寸与相位参数，再逐步细化各局部结构，所有特征均保留完整的参数化建模历史，可根据不同排量、不同缸径的四缸发动机设计需求快速调整轴颈直径、曲柄半径、轴向长度等核心参数，适配不同的动力系统设计场景，模型结构完整无几何错误，可直接用于后续的有限元强度校核、运动学仿真分析，也可作为教学演示、产品结构展示的数字化模型使用。
