工业安全联锁用多孔锁定搭扣结构

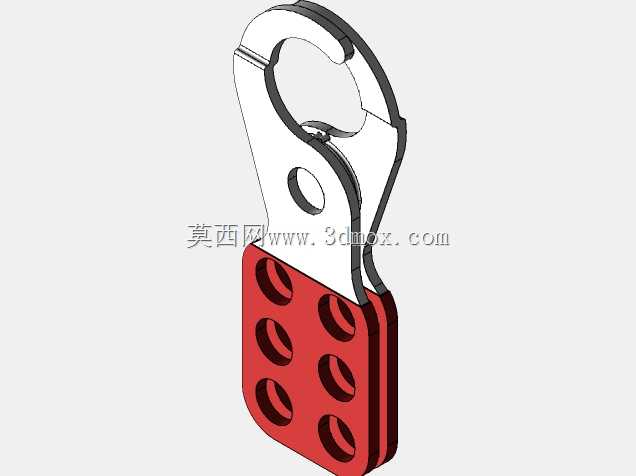

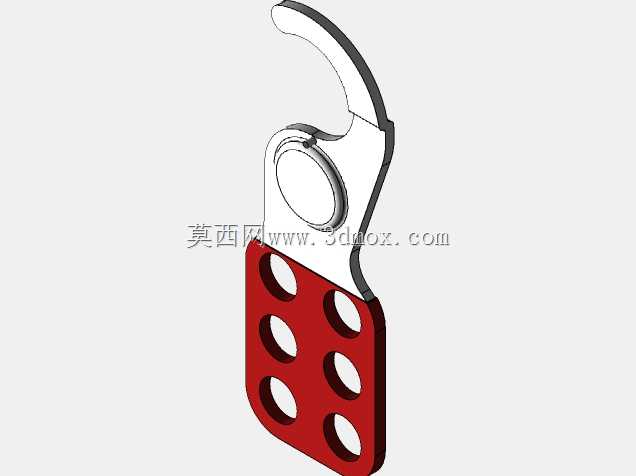

这类锁定搭扣多用于工业设备的安全联锁场景，常见于需要能量隔离的检修工位、设备防护门、工装夹具的锁止部位，核心作用是在设备维护、停机状态下通过搭扣的锁止结构配合挂锁，避免无关人员误开启防护结构、误启动设备，从机械结构层面落实上锁挂牌的安全管控要求。从结构设计来看，搭扣的钩体部分采用圆弧过渡的钩形轮廓，适配常规的锁梁、挂扣座尺寸，钩体根部设置了转轴结构，配合内置的弹性复位件，实现钩体的开合动作，当钩体扣入对应锁座后，扳动上部的圆形扳扣即可完成锁止预紧，此时扳扣与钩体形成自锁死点，不会受外部振动、拉扯出现意外脱开的情况。下部的安装板采用六孔排布设计，六个安装孔分两列均匀布置，安装孔的孔径适配常规的M4、M5规格紧固螺丝，安装板的板面做了等厚处理，边缘做了倒圆角去毛刺处理，既保证安装时的贴合度，也避免安装过程中划伤操作人员。安装板的整体宽度控制在常规五金件的适配尺寸范围内，长度方向预留了足够的安装调节余量，即使安装面存在小幅的位置偏差，也能通过孔位的微调完成搭扣的固定，不需要额外扩孔或者修改安装基面。设计过程中优先考虑了锁止的可靠性，钩体的咬合深度做了冗余设计，即使锁座存在小幅的磨损，钩体依然能保持足够的扣合量，不会出现滑脱风险；扳扣的操作面做了圆弧凸起处理，操作人员佩戴劳保手套也能顺利完成扳动解锁、锁止的动作，不会出现打滑的问题。搭扣的整体轮廓做了无尖锐棱角处理，所有外露边缘都做了R角过渡，在车间现场使用时不会勾挂工作服、安全绳等防护用品，适配车间复杂的操作环境。从安装边界来看，搭扣锁止状态下的整体厚度较薄，不会突出安装面过多，适合安装在空间紧凑的设备防护门、小型工装的侧面，不需要额外预留过大的操作空间；解锁状态下钩体的抬起高度控制在合理范围，不会与周边的管线、结构件产生运动干涉。这类搭扣的结构强度经过针对性设计，钩体部分采用加厚的板材冲压成型，能承受常规的拉扯冲击力，满足工业场景下频繁开合、长期使用的强度要求，不会因为长期反复操作出现结构变形、锁止失效的问题。
