腕部无线传输入耳式耳机概念结构设计

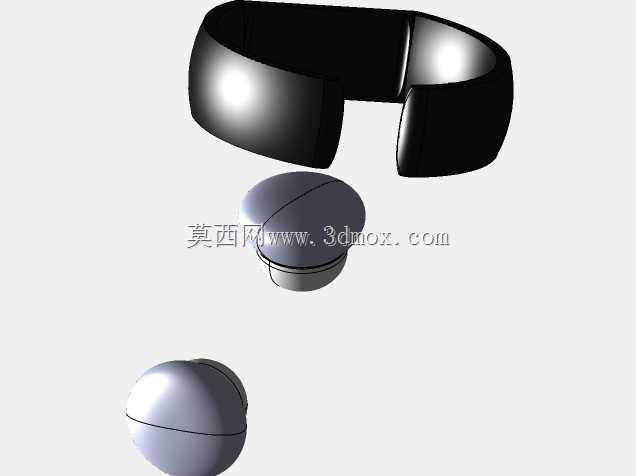

这款概念音频设备的设计初衷，是探索随身音频播放与佩戴方式的新边界，打破传统耳机与播放终端分离的使用局限。从结构设计层面看，整套系统分为入耳发声单元与腕部承载终端两个部分，入耳单元采用无柄球形腔体设计，整体直径控制在14mm以内，单耳重量控制在4g以下，腔体外壳做了贴合耳廓内侧的弧度修型，佩戴时可完全嵌入耳甲腔区域，避免外露结构带来的勾挂风险，适合运动场景下的长时间佩戴。腕部终端采用弧形贴合结构，整体弧度匹配成年人手腕周径的常规尺寸范围，宽度控制在22mm，厚度不超过8mm，佩戴时不会与日常袖口产生干涉，终端外壳预留了入耳单元的磁吸收纳位，两个收纳槽的中心距与人体腕部佩戴时的自然受力点匹配，取放单元时无需大幅度扭转手腕。功能层面，腕部终端集成了音频存储、信号发射模块与触控操作区域，音频信号通过短距离无线传输方式送入入耳单元，省去了传统真无线耳机需要额外搭配手机等播放设备的步骤，日常通勤、户外慢跑时仅需佩戴腕部终端与耳机即可完成音频播放操作，入耳单元内部预留了发声单元、微型电池与信号接收模块的安装空间，腔体出声孔位置做了防尘网的安装槽位，侧壁预留了调音孔的结构位，可根据实际声学调试需求调整开孔大小与位置。设计过程中重点考量了两个核心结构边界：一是入耳单元与腕部收纳位的磁吸对位精度，磁吸组件嵌入深度控制在1.2mm，既保证足够的吸附力防止单元脱落，又不会让磁体距离外壳过近影响表面平整度；二是腕部终端的弧度适配，通过多组人体腕部点云数据拟合出通用弧形曲面，避免佩戴时出现局部压痕。整套结构没有设置额外的物理按键，所有操作通过腕部终端表面的触控区域完成，触控区域做了微凸的纹理标识，盲操作时可通过触感快速识别操作位置，入耳单元没有设置额外的操作结构，所有功能调节都在腕部终端完成，进一步压缩了入耳单元的体积与重量。从应用场景看，这套设计适配轻运动、日常通勤、短时外出等不需要携带大型随身设备的场景，腕部终端同时可兼顾基础的时间显示与运动数据记录功能，不需要额外佩戴其他腕部设备，减少随身物品的携带数量。结构装配层面，入耳单元采用上下壳扣合的装配方式，扣合位预留0.3mm的超声波焊接线，装配后可实现IPX4级别的防泼溅能力，满足日常运动出汗场景下的使用需求，腕部终端的表带采用快拆结构设计，表带连接位的转轴直径为2mm，可兼容通用宽度的替换表带，用户可根据使用场景更换不同材质的表带。
