工业燃烧设备用虹吸喷油喷嘴结构

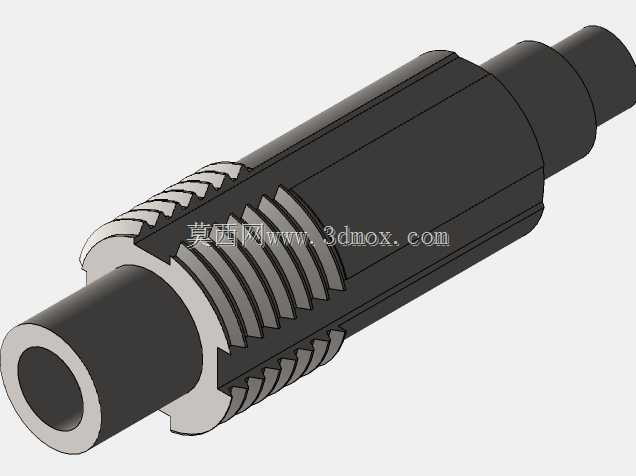

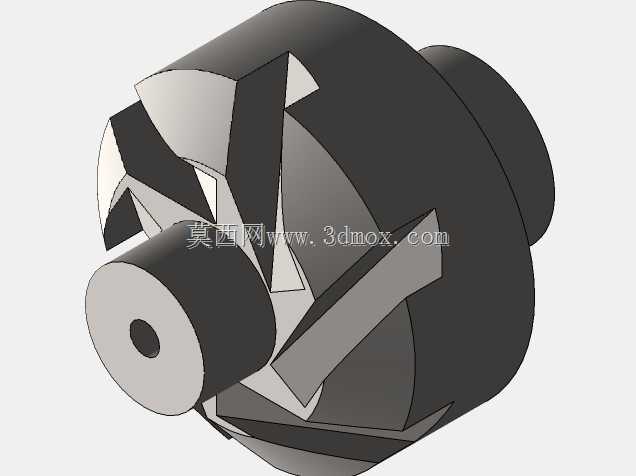

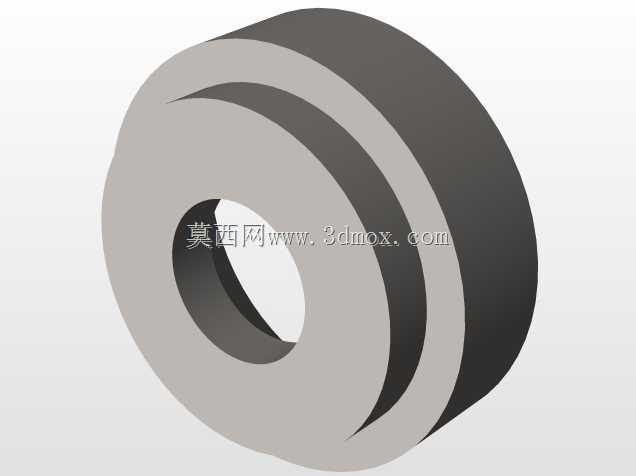

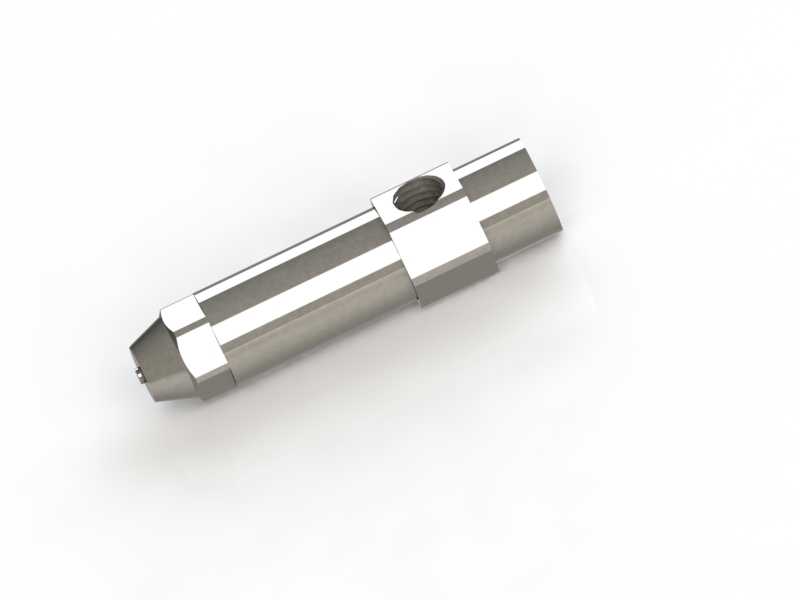

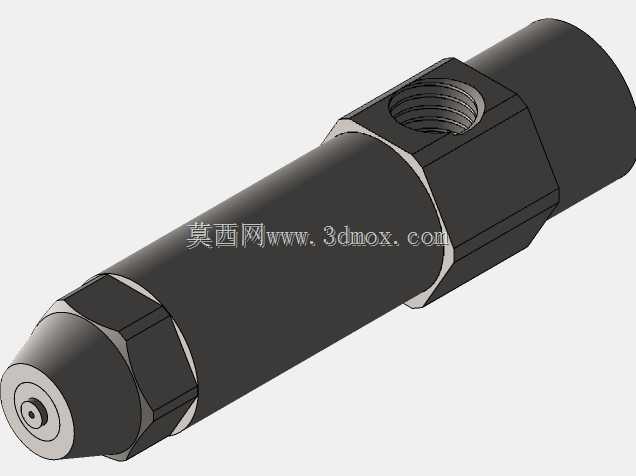

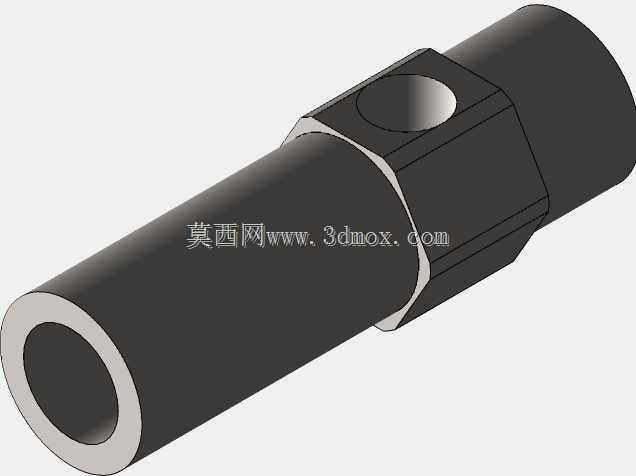

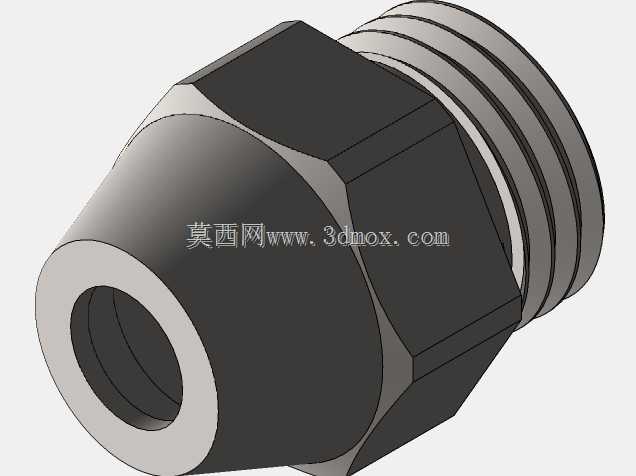

在中小型燃油加热炉、小型工业焚烧装置、餐饮行业商用燃油灶具以及实验室小型燃烧试验台的供油燃烧环节，这类虹吸式喷油部件是保障燃油雾化效果、稳定燃烧工况的核心组件，区别于压力式雾化喷嘴，它依靠虹吸效应完成燃油的抽吸与初步混合，不需要额外配置高压供油回路，能大幅简化小型燃烧系统的管路布局。从实际使用场景来看，这类喷嘴常适配柴油、煤油等轻质燃油介质，安装在燃烧筒的前端位置，工作时压缩空气从喷嘴的侧向接口通入，在内部流道形成负压区，将燃油从进油通道虹吸进入混合腔，完成气液初步混合后从前端喷孔喷出，形成粒径均匀的雾化油雾，配合点火装置即可实现稳定燃烧，相比普通压力喷嘴，它的雾化调节范围更宽，在低负荷工况下也不容易出现滴油、结焦的问题。从结构设计逻辑来看，整个零件采用棒料一体加工成型，主体为长圆柱构型，中部设置六角装夹位，方便安装时使用扳手拧紧固定，避免装配过程中损伤喷嘴外圆的密封面；侧向的进气接口采用内螺纹设计，加工时严格保证螺纹孔与主体内部流道的垂直度，避免气流偏折影响虹吸负压的形成；前端的喷口段做了锥面收窄设计，能让混合后的气液两相流在出口处获得更高的喷射速度，进一步撕裂油膜提升雾化细度。安装边界方面，主体圆柱段的外径与燃烧筒的安装孔采用间隙配合，装配时需要配合耐高温密封垫完成端面密封，防止燃烧筒内的高温烟气倒灌；六角装夹位的对边尺寸符合常规扳手的夹持规格，不需要定制专用装夹工具；侧向进气接口的螺纹规格适配常规气动管路接头，现场安装时不需要额外加工转接头。内部流道的设计上，虹吸通道的孔径与进气通道的孔径做了匹配计算，保证在常规0.2-0.4MPa的供气压力下，能形成足够的负压将燃油从低位油箱抽吸上来，不需要额外配置输油泵；混合腔的长度经过优化，既保证气液两相有足够的空间完成初步掺混，又不会因为腔室过长导致流道阻力过大影响喷射速度；前端喷孔的加工精度直接影响雾化锥角，建模时对喷孔的同轴度、内壁粗糙度都做了明确的公差要求，避免加工误差导致喷雾偏斜、燃烧火焰跑偏的问题。这类零件在实际运维中，因为长期接触高温火焰与燃油杂质，前端喷孔容易出现积碳堵塞，设计时特意将喷口段的壁厚做了合理控制，既保证结构强度，又方便运维时使用通针清理喷孔，不需要整体拆解喷嘴就能完成日常维护，能有效降低设备的运维成本。
