卧式液压汽修千斤顶三维设计作品

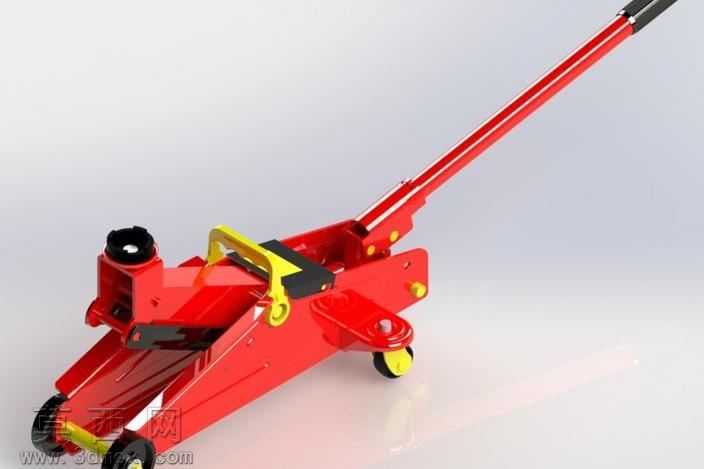

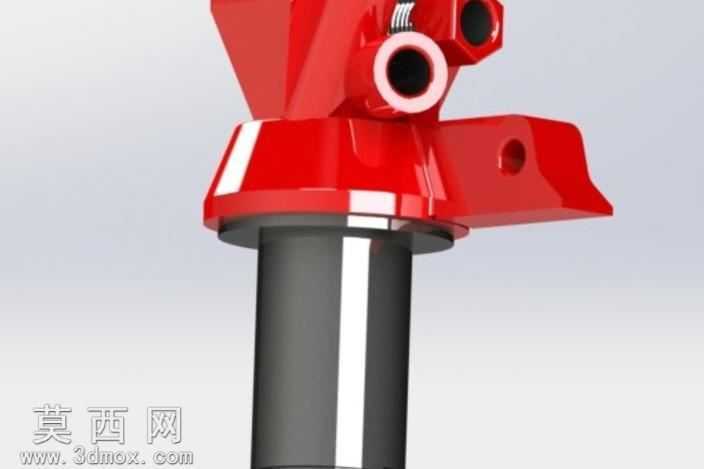

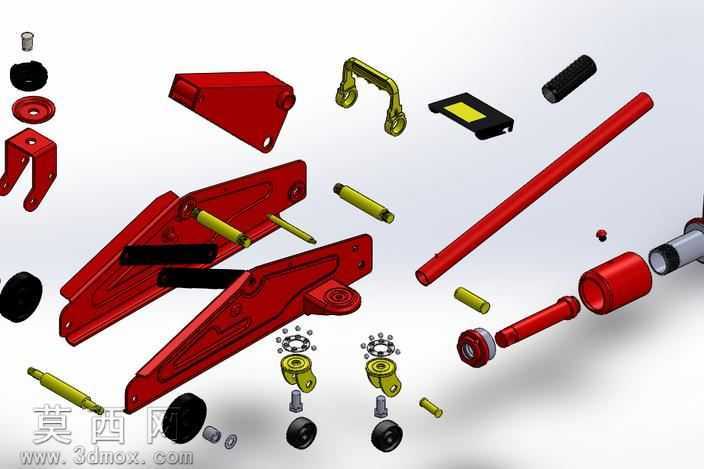

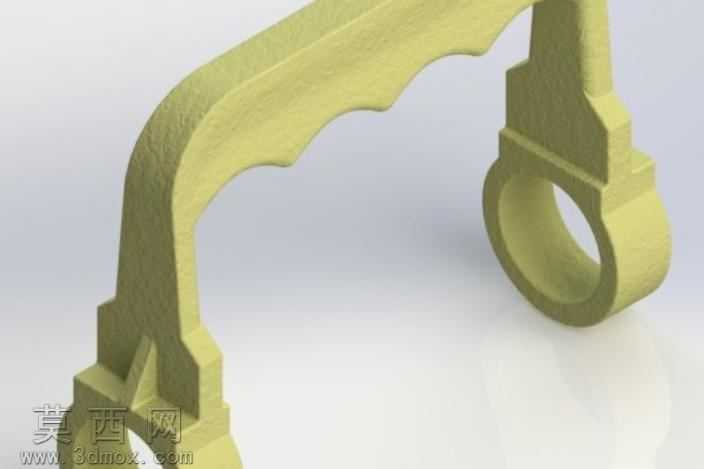

本作品为卧式液压千斤顶的三维建模设计成果，建模过程中严格遵循实体液压千斤顶的真实结构比例开展搭建，首先完成整体框架的基准定位，以承载底座为建模起点，依次完成摇臂铰接结构、液压油缸安装位、承重托盘支撑结构、行走轮组安装位的特征绘制，每一处铰接点位的轴孔配合间隙都按照实际装配公差预留，确保模型可完整还原真实产品的运动逻辑。建模阶段采用多实体配合的设计思路，将长操作压杆、液压泄压拨杆、承重托盘、前后行走滚轮、主体承载架分别独立建模后完成装配约束，压杆与主体的铰接位置设置了合理的转动角度限制，可完整模拟压杆下压驱动油缸升压、拨杆拨动控制油缸泄压回落的完整动作流程。材质渲染阶段针对不同部件做了差异化的材质参数调整，主体承载结构采用高饱和度的亮红色金属烤漆材质，调整了漆面的反光度与粗糙度参数，还原工业烤漆的细腻质感；操作压杆的握持端采用黑色防滑橡胶材质，添加细微的颗粒纹理提升真实感；泄压拨杆与托盘限位结构采用明黄色工程塑料材质，与红色主体形成醒目的视觉区分；行走滚轮采用黑色硬质橡胶搭配黄色轮毂的材质组合，金属铰接销轴部分做了镀锌金属的哑光金属质感处理，不同材质的光影反射参数经过反复调试，最终渲染效果贴近真实商用千斤顶的视觉表现。结构设计上充分考虑了卧式千斤顶的力学承载特性，主体承载臂做了加强筋结构的特征建模，油缸安装位设置了加厚的支撑凸台，底座边缘做了圆弧过渡处理避免应力集中，滚轮支架的结构强度也在建模时做了对应加强，整体模型既还原了产品的外观形态，也完整复现了内部液压组件的布局逻辑与外部操作结构的配合关系，可用于汽修工具类产品的结构展示、原理演示以及相关教学场景使用。
