AUTEL DPF-20差动压力表外观结构设计

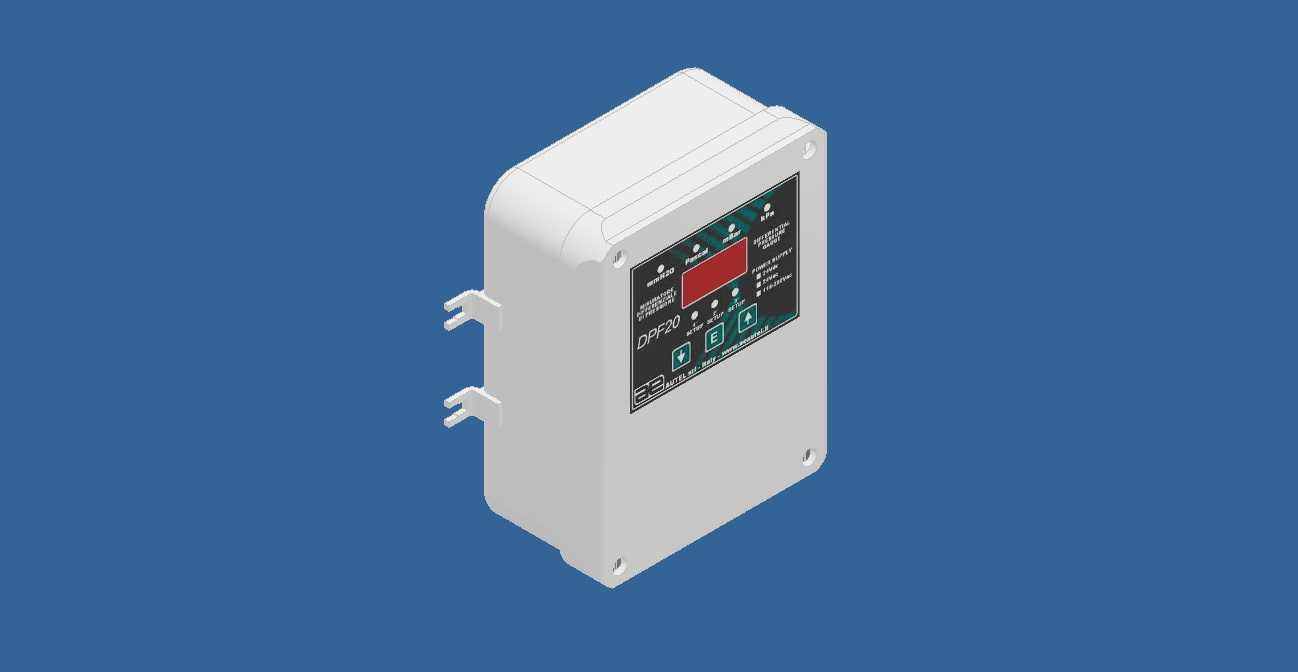

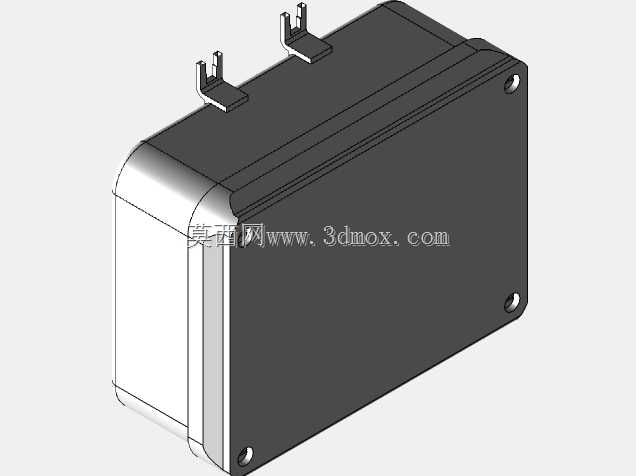

这款差动压力检测仪表的三维结构设计，充分贴合洁净厂房通风压差监测、暖通空调滤网堵塞预警、除尘系统风压管控这类工业现场的实际安装需求。从结构设计逻辑来看，壳体采用壁挂式长方体塑壳造型，侧边预留的两组安装挂耳直接与壳体一体注塑成型，无需额外加装金属安装支架，既压缩了整体物料成本，也能让现场安装人员直接通过挂耳的通孔完成墙面或设备侧壁的固定，安装孔位的间距匹配常规工控仪表的安装孔距标准，适配多数现有压差监测点位的改造替换需求，无需重新在安装面打孔。壳体的边角全部做了圆弧过渡处理，没有尖锐的直角结构，一方面能避免安装运维人员磕碰受伤，另一方面也能减少壳体注塑成型时的应力集中问题，降低长期使用过程中壳体受环境温变影响出现开裂的概率。正面的操作面板区域做了内凹式设计，操作按键与显示区域嵌入内凹空间内，能避免现场搬运、安装过程中硬物直接磕碰按键或显示窗造成损坏，面板上的标识区域预留了足够的丝印空间，可清晰标注量程、操作指引、状态指示标识，方便现场运维人员快速识别设备运行状态。壳体侧面的走线接口位置做了凸台加强结构，线缆接入后能通过接头锁紧，防护等级可满足常规工业现场的防尘防溅要求，避免粉尘、水汽从走线缝隙进入壳体内部影响电路稳定性。从安装边界来看，整体壳体厚度控制在适配墙面明装的尺寸范围内，不会过多突出安装面，即使在狭窄的设备夹层、风管旁侧的安装空间内也能顺利部署，不会与周边的管线、设备结构产生干涉。内部腔体的结构预留了电路板、压力采样气嘴的安装定位柱，所有内部元器件的安装位都做了限位设计，装配时无需反复调整位置，可直接通过卡扣或螺丝完成固定，提升装配效率。气嘴的引出位置设计在壳体下方，接入采样气管后管线自然向下排布，不会遮挡正面的操作显示区域，也能避免管线弯折影响气路通畅。这款压差表的结构设计没有冗余的装饰性结构，所有外观造型都服务于安装便捷性、环境适应性与运维便利性，不管是新建项目的点位部署还是老旧压差监测设备的替换，都能快速适配现场工况，减少安装调试的工作量。
