200V直流继电器工业电气元件结构设计

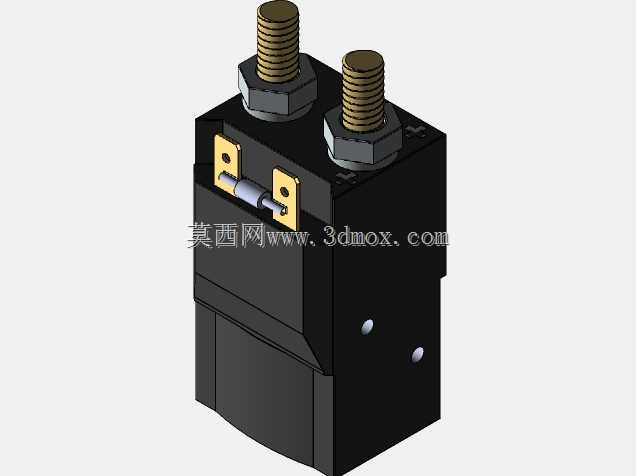

这款200V规格的继电器，主要面向中低压直流配电回路、工业设备控制回路的通断控制场景，常见于新能源配套设备、工业控制柜、特种车辆电控系统这类需要频繁切换负载通断的工况中，核心作用是通过小电流控制信号驱动内部触点动作，实现大电流负载回路的接通与分断，避免控制回路直接承载大电流带来的操作风险，同时可实现远程信号对负载回路的控制。从结构设计来看，主体采用方形绝缘壳体封装，壳体选用耐温绝缘工程材质，既可以隔绝内部带电部件与外部安装环境的接触，也能抵御常规工业场景下的粉尘、轻微溅污影响，壳体侧面预留的两个定位小孔，是用于壳体内部组件的装配定位，生产组装时可通过定位销快速对齐内部磁路、触点组件的安装位置，减少装配错位带来的触点接触不良问题。顶部伸出的两个带螺纹的接线柱是主回路接线端，配套六角螺母用于压紧接线端子，接线柱的螺纹规格适配常规大电流线鼻子的安装尺寸，安装时将压接好导线的线鼻子套入接线柱，拧紧螺母即可实现可靠的电气连接，这种顶部出线的结构可以让主回路接线操作更便捷，无需在设备内部预留侧面接线的操作空间，适配紧凑安装空间内的布线需求。壳体正面伸出的两个片状带孔接线端子是控制回路接线端，用于接入控制信号电源，控制回路的接线端子间距符合电气安全间隙要求，可避免控制信号接线之间出现爬电、击穿问题。设计过程中，主回路接线柱的载流面积经过匹配核算，可承载对应额定电流下的长期通电温升要求，避免长期满负载运行时接线部位出现过热氧化问题；内部磁路结构的动作行程经过优化，既保证触点闭合时的接触压力足够，降低接触电阻，也能减少触点吸合、分断过程中的弹跳时间，降低触点拉弧烧蚀的概率，延长器件的实际使用寿命。安装边界方面，整体外形为规整的长方体结构，底部为平面安装基准面，可直接通过螺栓固定在设备安装板或者导轨支架上，安装时需要预留顶部接线的操作空间，以及侧面散热的间隙，避免周边器件紧贴壳体影响散热，同时主回路接线与控制回路接线可分开走线，减少大电流回路对控制信号的电磁干扰。
