板载安装插座式双筒发光指示器件

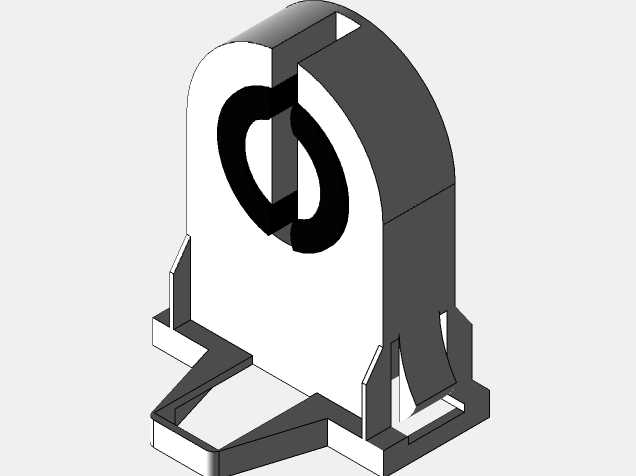

这类插座式发光指示器件，主要应用在工业控制机柜面板、小型家电控制板、测试仪器操作台的信号指示场景中，区别于直插式焊板LED，它采用插座式分体结构，不需要直接将发光管焊接在PCB上，后期更换损坏的发光管时无需拆焊电路板，直接插拔替换即可，大幅降低现场运维的操作难度，尤其适合需要频繁更换指示标识、或者运维人员无焊接操作条件的工业现场。从结构设计来看，整体采用绝缘阻燃的工程塑料壳体，底座设置了两个带导向斜角的插装卡扣，对应PCB板上的两个方形安装孔，插装时卡扣会自动卡在PCB背面完成固定，不需要额外打螺丝或者点胶固定，安装效率比传统螺装指示灯提升三倍以上；壳体中部的双筒安装槽可以同时容纳两颗不同发光色的LED管，可实现双色状态指示，比如电源接通显示绿色、设备故障显示红色，单座即可完成两种状态的信号输出，减少面板上的开孔数量，让设备面板布局更简洁。设计时特意将插装引脚的位置做了防呆偏移，两个引脚的间距、粗细都做了差异化处理，反向插装时无法完全卡入安装孔，从根源上避免装配时插反引脚导致的发光异常问题；壳体上部的弧形遮光罩做了漫反射纹理处理，LED发出的光线经过罩体漫射后不会产生刺眼的直射光斑，操作人员在不同角度都能清晰识别指示状态，不会因为观察角度偏差漏看信号。安装边界方面，底座的插装卡扣适配1.2-2.0mm厚度的常规PCB板材，插装后壳体高出PCB板面的高度为12.5mm，不会和板上其他较高的电容、接插件产生空间干涉；双筒内孔的尺寸适配常规3mm直径的直插LED，引脚伸出底座的长度为3.2mm，刚好匹配波峰焊的焊盘吃锡深度，不会出现引脚过长剪脚麻烦、或者过短焊接虚接的问题。在实际设备选型时，这类器件常被用在小型PLC扩展模块的状态指示、充电桩操作面板的信号提示、小型电动工具的电量指示位置，相比传统的一体式指示灯，它的分体结构可以根据需求随时更换不同发光颜色、不同亮度等级的LED管，不需要更换整个插座底座，备件储备时只需要备不同参数的发光管即可，减少备件的库存品类。建模时对卡扣的弹性变形量做了模拟验证，确保插拔50次以上卡扣不会出现断裂或者塑性变形，壳体的壁厚均匀控制在1.2mm，注塑生产时不会出现缩水、翘边的成型缺陷，安装槽和LED管的配合间隙控制在0.1mm，插装后不会出现松动歪斜的情况，即使设备有小幅振动也不会出现LED移位导致的光线偏移问题。
