民用12公斤液化石油气存储钢瓶结构设计

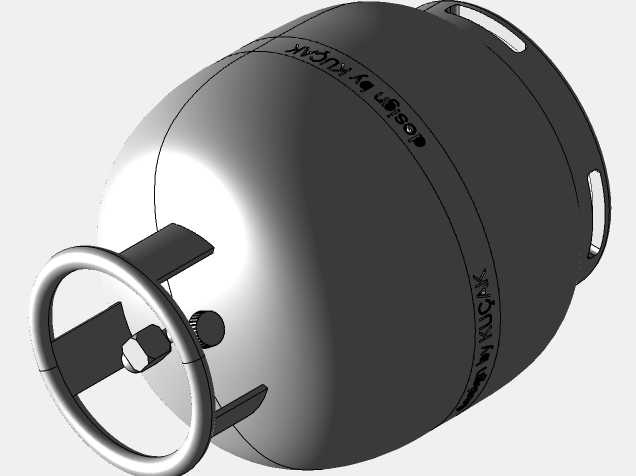

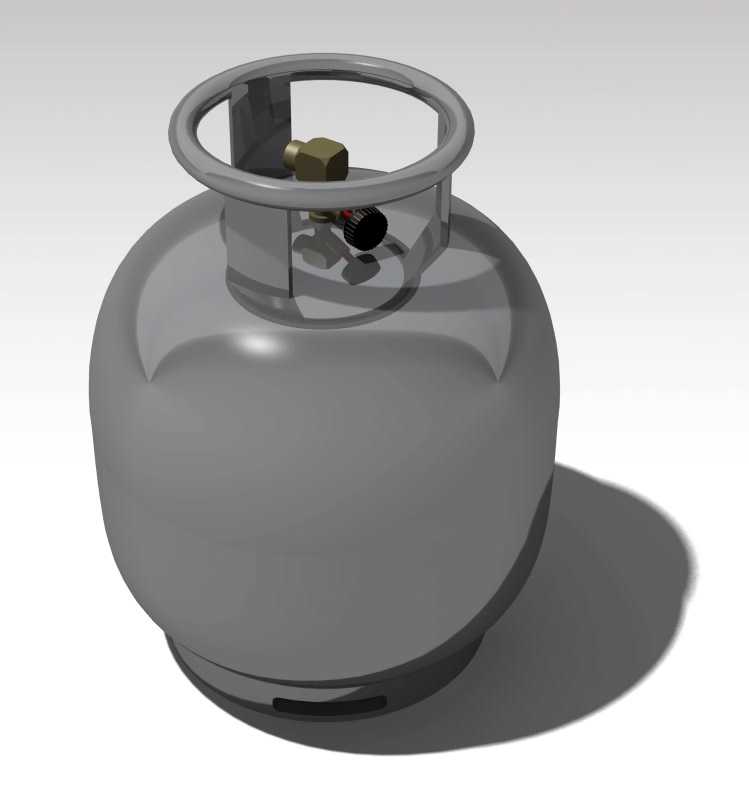

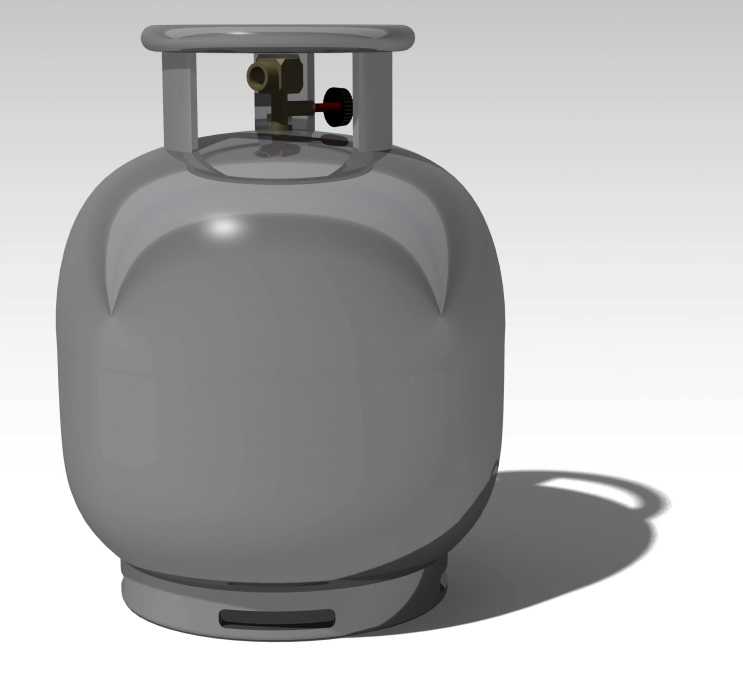

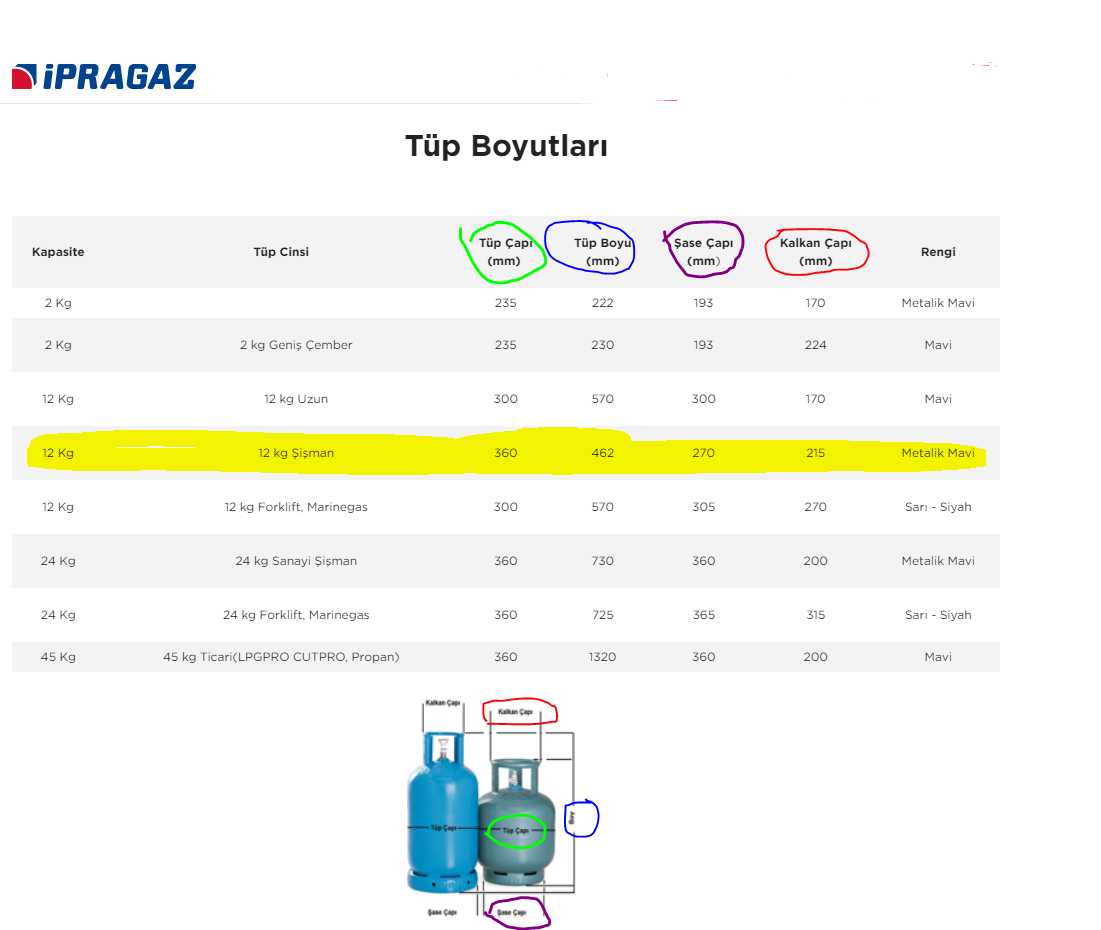

日常餐饮经营、居民家庭炊事场景中，这类12公斤级液化石油气钢瓶是分布式燃气供给的核心承压载体，区别于固定式管道燃气铺设的高成本与场景限制，该类钢瓶可灵活适配流动餐饮摊点、临时施工营地、未通燃气管网的城郊民居等多种分散用气场景，承担燃气安全存储、稳定输配的核心功能。从结构设计逻辑来看，钢瓶主体采用上下两个冲压成型的椭球形封头对接焊接的结构，相比直筒型罐体，椭球曲面能更好分散内部燃气压力带来的壁面应力，降低局部应力集中带来的开裂风险，瓶身壁厚经过承压校核，可满足日常充装、运输、使用过程中的压力波动要求，无需额外增设加强筋即可保证结构刚性，同时控制整体自重，方便单人短途搬运移位。顶部的护罩结构采用一体化冲压成型的环形框架，既可以对瓶阀、调压接口等核心易损部件形成物理防护，避免搬运过程中磕碰导致阀门变形泄漏，护罩顶部的平面也可在临时放置时承托小型配件，护罩侧面预留的镂空位置方便操作人员抓握施力，配合底部的卷边底座，可实现直立状态下的短距离推移。底座采用卷边冲压结构，与瓶身下封头焊接固定，底部预留的缺口既可以排出瓶身可能产生的凝积水，避免长期积液导致瓶底锈蚀，也能在充装作业时适配充装台的定位卡口，防止充装过程中瓶体移位。瓶阀安装位置做了加厚凸台设计，保证螺纹连接的密封性，阀门侧方的手轮位置做了凹陷避让，避免护罩干涉阀门的开关操作，同时预留了调压阀的安装空间，保证外接管路连接后不会与护罩产生剐蹭。建模过程中对焊缝位置做了等比例还原，上下封头的对接环焊缝、底座与瓶身的连接焊缝、护罩与瓶肩的连接焊缝均按照实际焊接工艺的焊脚尺寸建模，可直接用于后续的有限元承压仿真分析，也可作为燃气安全培训、充装操作实训的可视化演示模型，帮助一线操作人员熟悉钢瓶的结构组成与风险点位。外形尺寸方面，整体高度适配常规家用橱柜、餐饮灶台下方的储物空间，瓶身最大直径满足成年人双臂合围搬运的尺寸要求，重心控制在瓶身中下部，直立放置时稳定性充足，即使受到轻微外力碰撞也不易倾倒，护罩的高度刚好覆盖瓶阀的全部外露部分，即使倾倒也不会直接撞击阀门造成泄漏。
