不锈钢法兰式高压减压器结构设计

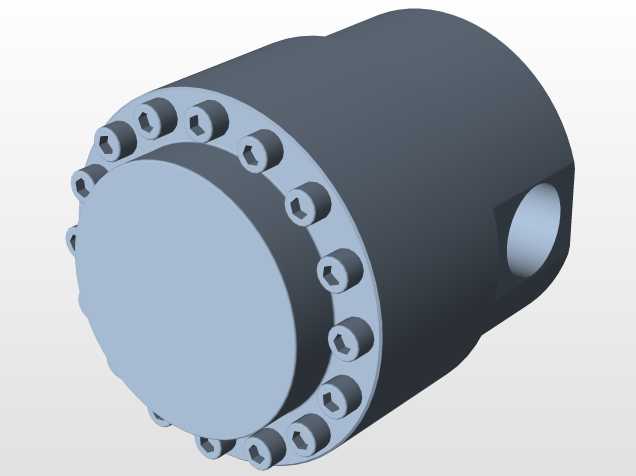

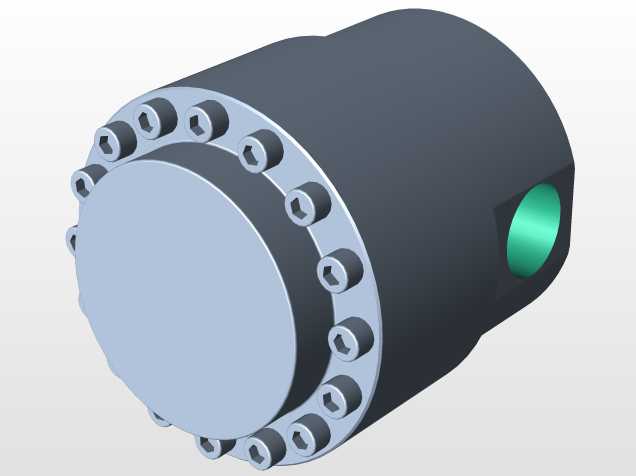

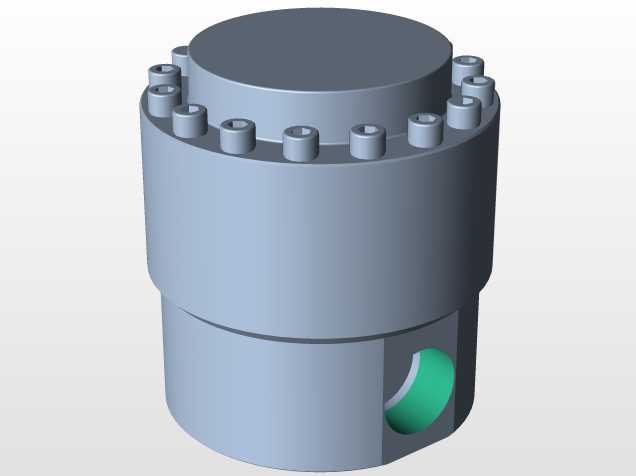

在高压流体输送工况的现场应用里，这类不锈钢材质的减压器常被部署在气源入口、工艺管路分支节点位置，承担将上游高压流体降压至下游设备额定工作压力的核心作用，避免下游承压能力较低的仪表、执行元件因超压出现密封失效、结构破损的问题。从结构设计逻辑来看，主体采用上下分体式筒状结构，上端沿圆周均匀布置的螺栓连接结构，是为了实现上盖与阀体本体的可靠压紧，配合内部密封件形成高压密封腔，这种周向均布的螺栓排布方式，能让密封面受力更均匀，避免局部压应力不足导致的高压介质泄漏，相比单侧锁紧的结构，更适配10MPa以上的高压工况使用。侧面开设的带圆弧过渡的接口，是流体进出的流道位置，设计时特意在流道与主体筒体的衔接处做了圆角过渡处理，减少高压流体流经时的局部压损，同时避免直角位置长期受流体冲刷出现的气蚀磨损问题，延长阀体整体使用寿命。做三维结构设计时，首先要确认安装边界的尺寸约束：下端的插接式定位段需要匹配下游管路的安装口径，上端法兰的螺栓孔分布圆直径要和同压力等级的标准法兰参数对齐，保证现场安装时不需要额外加工转接件就能直接对接。整体外形的同轴度公差需要严格控制，因为内部的调压阀芯、弹簧组件都要沿筒体轴线做往复运动，如果筒体圆度、同轴度超差，很容易出现阀芯卡滞、调压精度不达标的问题。另外不锈钢材质的选型，是考虑到部分工况下流体带有弱腐蚀性，或者现场环境存在潮湿、盐雾的情况，相比碳钢材质能减少锈蚀带来的密封面损伤、调压动作卡滞问题。在实际选型匹配时，还要结合上下游的压力差范围，确认内部弹簧的刚度参数，不过从外部结构来看，这个结构的腔体容积足够容纳大刚度的调压弹簧，能覆盖较宽的压力调节区间，既可以用在工业压缩空气的高压管路上，也能适配惰性气体、低压液压回路的减压需求。设计时还特意将所有外露的棱边做了倒角处理，避免现场安装维护时划伤操作人员，同时螺栓头部的沉台设计，能让螺栓锁紧后端面不超出上盖平面，减少外部磕碰导致的螺栓变形，方便后期拆卸维护。
