手动圆盘式剪切作业装置结构设计

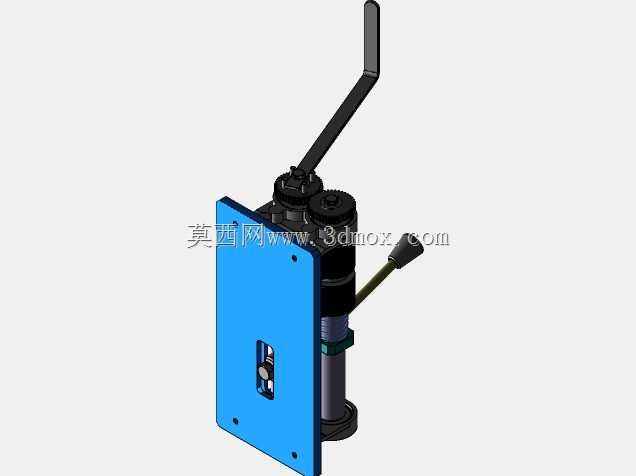

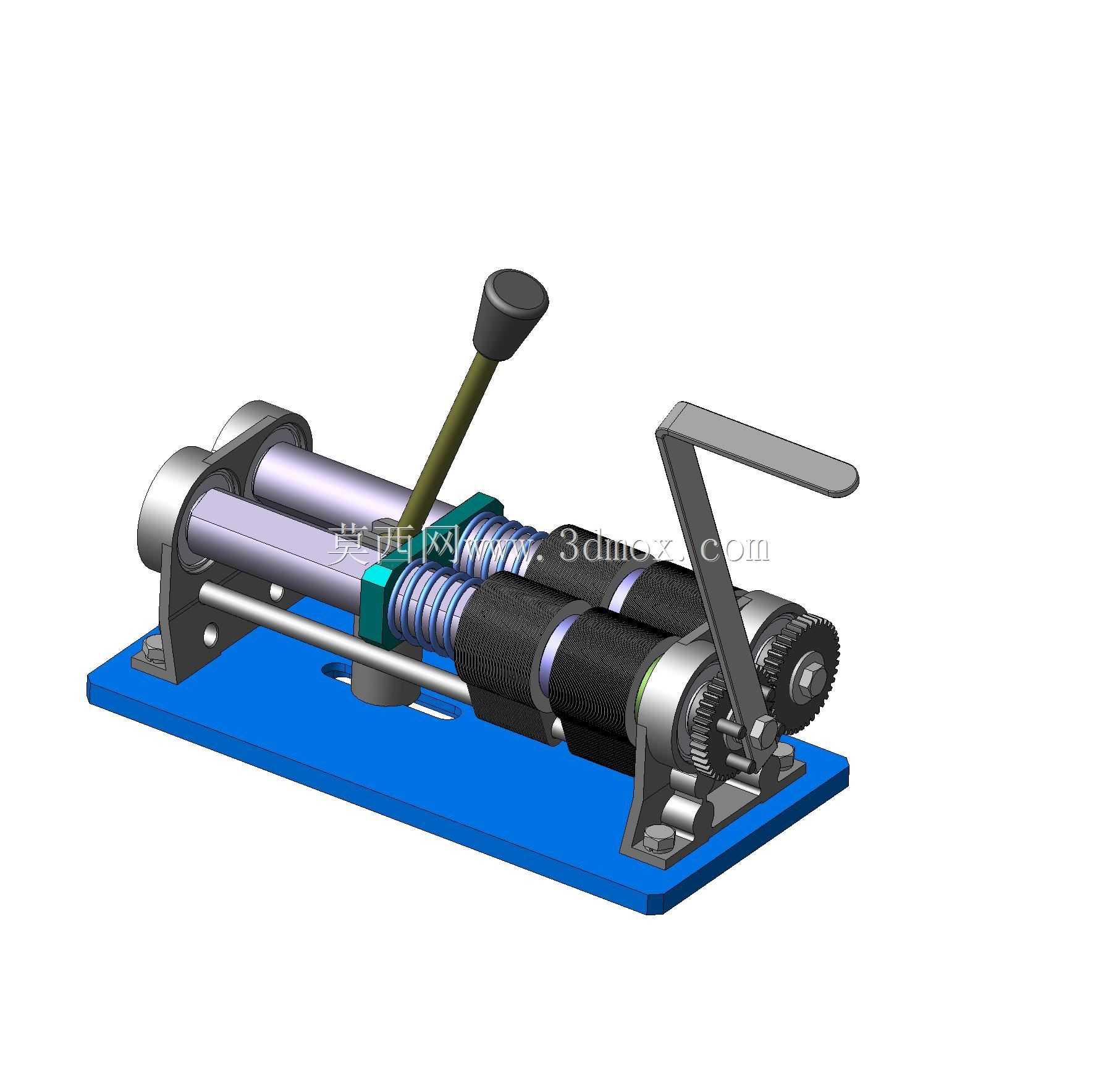

这款手动圆盘剪切装置主要面向小型五金加工、薄板样件试制、教学实训场景设计，可完成薄金属板、薄塑料片、硬纸板等片状材料的定长裁切作业，相比普通手剪裁切，能保证切口平直无毛刺，裁切过程中材料不会出现翘曲变形，适合小批量样件加工、维修现场临时裁切作业使用。装置整体采用底板安装式结构，蓝色安装底板作为整个机构的承载基准，底板上预留四个沉头安装孔，可直接固定在工作台面或者机架上，安装时需保证底板平面度误差不超过0.1mm，避免两根平行导向辊安装后出现同轴度偏差，影响裁切走料的顺畅度。两根平行布置的光滑导辊承担材料导向与支撑作用，导辊表面做硬铬镀层处理，硬度达到HRC55以上，耐磨性能优异，长期走料不会出现划痕凹陷，导辊两端通过带座轴承固定在底板的立式支座上，转动阻力小，手动送料时无需过大推力即可推动材料前进。核心裁切部件为一对叠装的圆盘剪刀，动刀座与调节螺杆联动，通过顶部的黑色手柄转动即可调整两圆盘刀的重叠间隙，适配不同厚度的裁切材料，间隙调整范围在0-2mm之间，调整时可通过手柄的转动圈数精准控制进给量，避免间隙过大出现裁切连料、间隙过小导致刀盘崩刃的问题。侧边的手摇曲柄通过齿轮副驱动下刀盘转动，送料与裁切动作同步完成，手摇时的传动比经过优化，单圈摇柄转动对应的送料长度适配常规手工操作的进给速度，不会出现送料过快导致切口歪斜、送料过慢效率低下的问题。齿轮副采用直齿圆柱齿轮传动，传动平稳无冲击，齿轮侧隙控制在0.05mm以内，保证刀盘转动时的同步精度，避免上下刀盘转速差导致的切口拉毛问题。整个机构的外露转动部件均做了圆角处理，操作时不会出现尖锐棱角刮伤的风险，操作位的手柄与摇柄位置符合人体工程学设计，操作人员站在装置正前方即可同时完成间隙调整与摇柄送料操作，无需频繁变换站位。装置整体占用台面空间较小，不需要外接电源气源，完全依靠手动操作即可完成裁切作业，适合没有动力供应的野外维修、教学演示、小型作坊加工场景使用，日常维护仅需定期在导辊、轴承、齿轮啮合位置涂抹润滑脂即可，刀盘磨损后可快速拆卸更换，无需复杂的工装调整即可恢复裁切精度。
