机用平行夹持虎钳装配结构设计

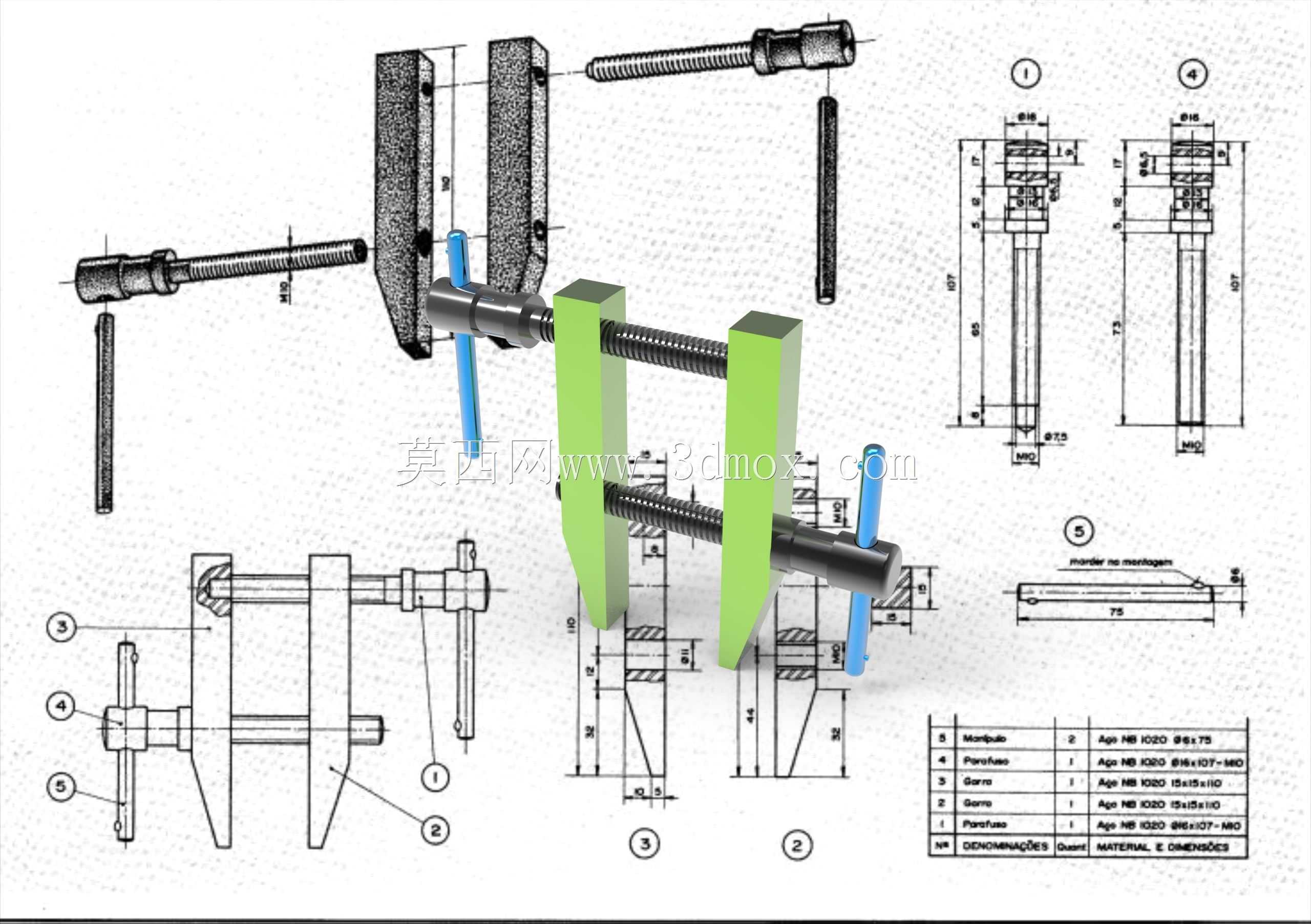

在常规机械加工、钳工装配、零部件检测的作业场景里，这类平行夹持虎钳是工位上最基础也最高频使用的工装之一，它的核心作用是为待加工工件、待装配组件提供稳定的夹持约束，避免作业过程中工件出现位移、翘曲，保证加工精度或者装配对位的准确性。从结构设计逻辑来看，这套虎钳采用双螺杆平行驱动的布局，区别于普通单螺杆虎钳的单点施力，两根传动螺杆沿钳体对称布置，带动活动钳身沿导轨方向做直线进给，能让夹持力在钳口接触面上分布更均匀，夹持长条形、异形薄壁工件时，不容易出现单侧翘起、夹持变形的问题。固定钳身与活动钳身的导向接触面做了适配的燕尾槽结构，配合间隙经过设计校核，既保证活动钳身滑动顺畅无卡滞，又能控制进给方向的窜动间隙，保证夹持重复定位的精度。钳口部位做了可更换的防滑齿面设计，针对不同材质的工件，可以更换光面、软质钳口垫，避免夹伤工件表面，同时齿面的咬合深度经过控制，既能提供足够的静摩擦力抵抗切削力、装配敲击力，又不会在工件表面留下过深的压痕影响后续表面处理。传动螺杆的端部设计了可拆卸的摇臂插孔，配套的T型摇臂可以根据操作空间选择插入长度，空间狭窄时用短摇臂微调，需要大夹紧力时可以加长摇臂力臂，降低操作的施力强度，螺杆与活动钳身的连接部位采用推力轴承结构，抵消夹紧时的轴向反作用力，减少螺杆转动的摩擦阻力，长期使用也不会出现螺纹磨损过快的问题。从安装边界来看，这套虎钳的底座预留了标准的T型槽安装孔位，可以直接适配多数铣床、钻床、钳工台的工作台槽距，不需要额外制作转接板，整体外形的宽度、高度尺寸控制在常规工位操作的舒适区间，钳口最大张开量覆盖了常规中小型零部件的夹持需求，活动钳身的全行程移动没有多余的突出结构，不会和加工刀具、检测探头产生运动干涉。整套装配结构的零件拆分逻辑清晰，易损件比如螺杆、钳口板都设计成可单独拆卸更换的结构，日常维护只需要定期在螺杆螺纹、导向燕尾面涂抹润滑脂，就能保证长期使用的精度稳定性，在小批量零件加工、设备维修装配、来料尺寸检测等场景下，都能提供可靠的夹持支撑。
