DIN931标准M6S部分螺纹六角头螺栓组

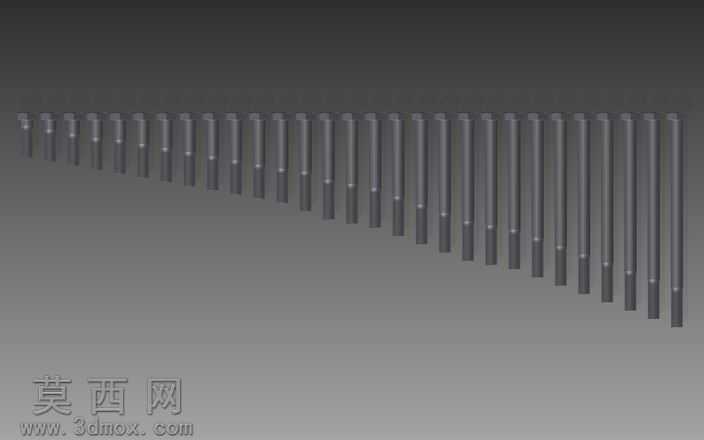

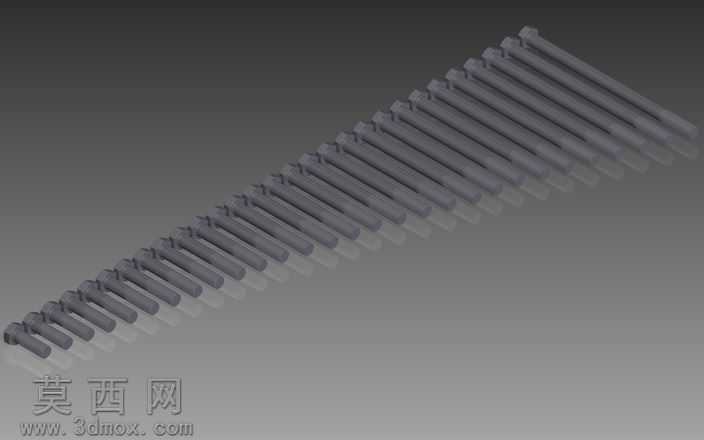

本模型为符合DIN931标准的部分螺纹六角头螺栓组，采用Autodesk Inventor进行全参数化三维建模，建模过程严格遵循德标紧固件的尺寸规范，对螺栓的六角头部、光杆段、螺纹段的所有尺寸进行精准约束，确保每一个规格的螺栓都符合标准公差要求。建模初期先梳理DIN931标准中M6S规格螺栓的全系列长度参数，覆盖从90mm到500mm的数十种常用长度规格，先搭建单个螺栓的基础参数化骨架：首先绘制六角头部的正六边形草图，通过拉伸命令生成头部实体，对头部的倒角过渡区域做圆角处理，还原真实螺栓的头部工艺特征；随后绘制光杆部分的圆柱草图，与头部做布尔合并，光杆部分的直径严格匹配螺纹大径的公差要求，保证光杆与螺纹段的衔接自然无错位。螺纹段的建模采用螺旋扫掠特征，先根据M6螺纹的螺距、牙型角参数绘制螺纹牙型截面草图，再沿光杆端部的螺旋路径完成扫掠，精准还原部分螺纹的结构特征，即螺栓靠近头部的一段为无螺纹光杆，末端一段为完整外螺纹，符合DIN931部分螺纹螺栓的结构定义。材质设置上为螺栓赋予了高强度碳钢的金属材质，调整材质的粗糙度、金属度参数，模拟发黑处理后的螺栓表面质感，渲染阶段采用柔和的环境光搭配定向补光，清晰展现螺栓的六角棱边、螺纹牙型的细节特征，避免金属材质出现过曝或反光不足的问题。模型整体装配排布时将全系列不同长度的螺栓沿斜向整齐排列，方便直观对比不同长度规格的外形差异，每一个螺栓模型都保留了完整的参数化特征，可根据实际使用需求快速修改长度、螺纹规格等参数，适配不同的机械装配场景。建模过程中特意对螺栓头部的标识区域做了预留设计，可支持后续添加强度等级、厂商标识等刻印内容，螺纹段的起始和收尾处做了自然的退刀过渡处理，还原真实螺栓的加工工艺细节，避免出现生硬的几何断面，所有特征的建模逻辑清晰，无冗余的几何元素，模型可直接导出为STEP、IGS等通用格式，导入各类三维装配环境中使用，不会出现特征丢失或破面问题。
