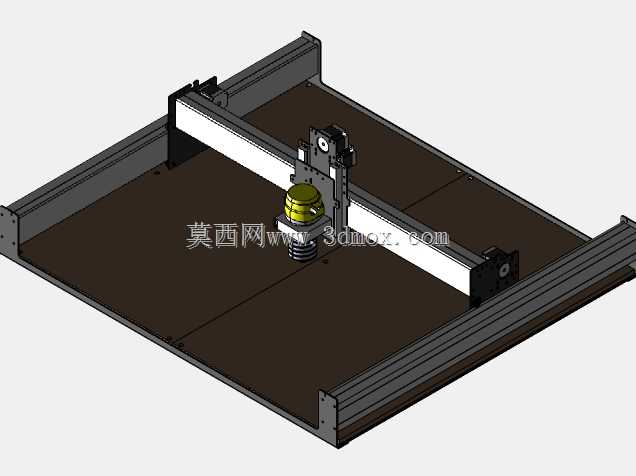

沙皮奥科XXL型桌面数控雕刻机结构

这款桌面级数控加工设备的结构设计，主要面向小型加工坊、个人创客工作室的非金属及软金属轻切削场景，可完成亚克力、PVC、软铝、木材等材质的平面雕刻、轮廓切割、浅槽铣削作业，适配小批量定制打样、工艺标牌制作、DIY零件加工等日常生产需求，相比大型工业雕刻机占地更小，部署灵活，无需专用工业场地即可安装使用。整体采用铝型材搭建的框架作为承载基体，底部为整块平整加工平台，平台表面预留工件装夹的固定点位，可适配台钳、压块等常见装夹工具，满足不同外形工件的装夹需求，平台四周的铝型材框架既承担整体结构的支撑刚度，也作为运动轴的安装基准，降低了整体装配的调校难度。运动结构采用经典的龙门移动式布局，X轴方向的两根平行直线导轨沿平台长度方向布置在两侧框架上，龙门横梁横跨在两侧导轨滑块上，通过同步带传动实现X方向的往复进给；Y轴导轨集成在龙门横梁上，搭载主轴安装座沿横梁做横向进给，Z轴滑台垂直布置在安装座上，带动加工主轴完成垂直方向的进刀、退刀动作，三轴的传动布局充分考虑了运动过程中的重心平衡，减少高速进给时的结构晃动。设计过程中参考了同系列成熟机型的尺寸边界，整体长宽尺寸适配常规工作台面摆放，安装时仅需预留前后左右各100mm的操作维护空间即可，无需额外做地基固定；主轴安装位适配常见的风冷主轴型号，安装座预留了标准的安装孔位，可根据加工需求更换不同功率的主轴部件，接线走线全部沿铝型材的槽道内布置，避免运动过程中线缆拖拽磨损。需要注意的是，该结构仅作为基座与外罩的建模参考，整体尺寸接近量产机型，但未做切削受力的强化设计，不可直接按照该模型加工零件组装后进行重切削作业，建模时整合了公开渠道的同机型尺寸参数与路由版本的主轴安装结构，方便结构设计人员在做同类桌面数控设备开发时，参考其框架布局、轴系布置、安装空间预留的设计思路，缩短前期方案选型与结构排布的时间，也可作为数控设备教学演示的三维参考案例，帮助初学者理解龙门式数控加工设备的运动逻辑与结构组成。
