农业耕整用缺口圆盘耙片结构设计

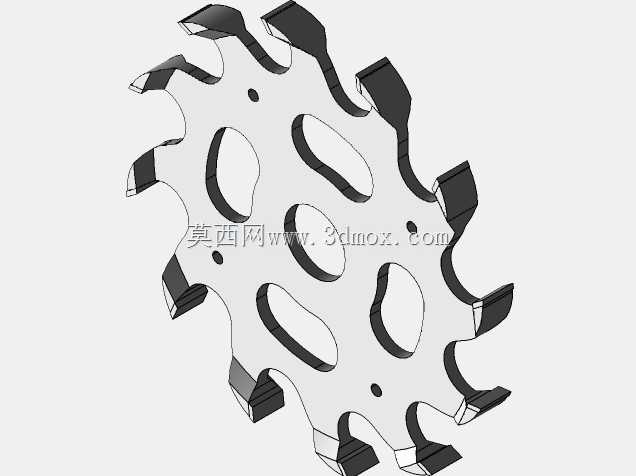

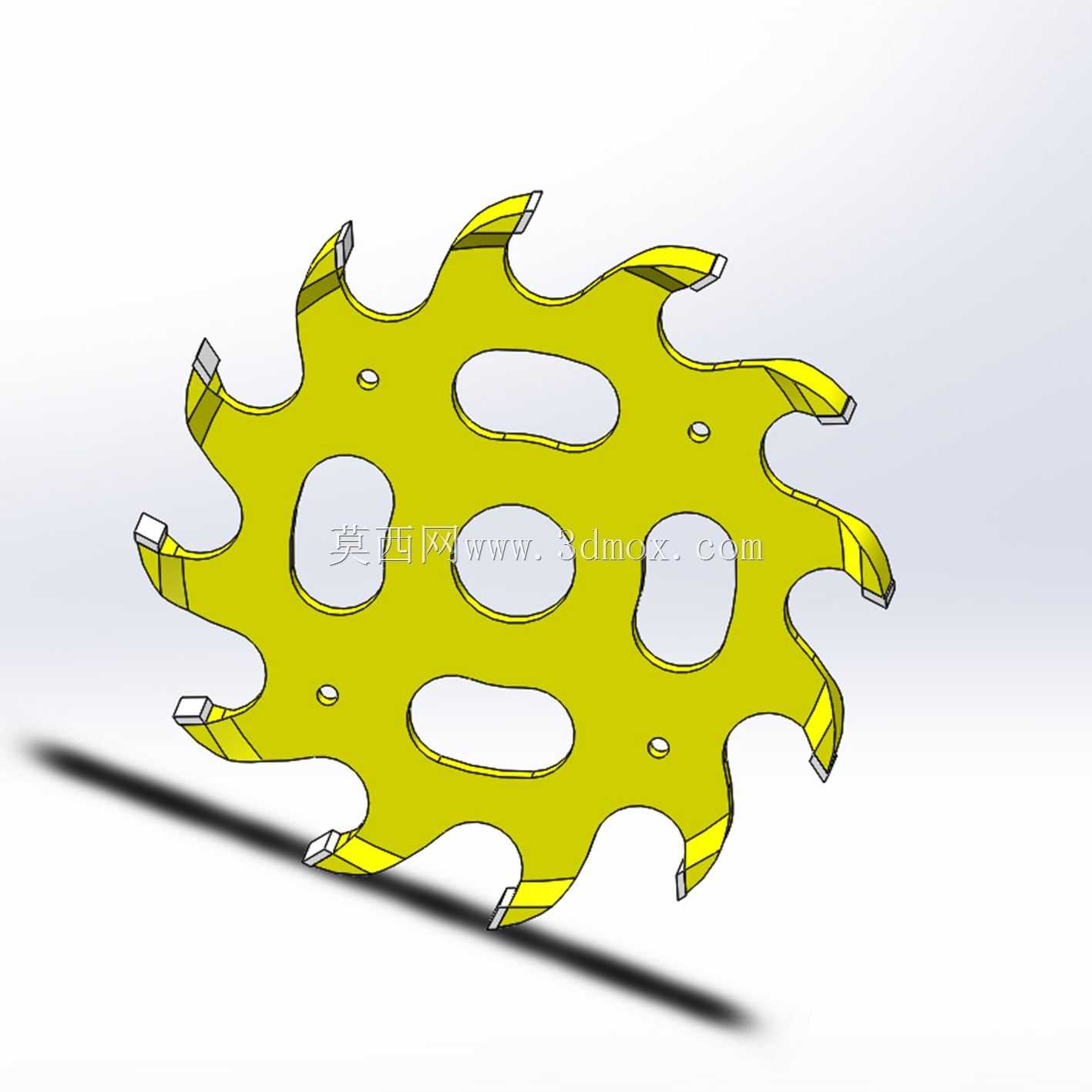

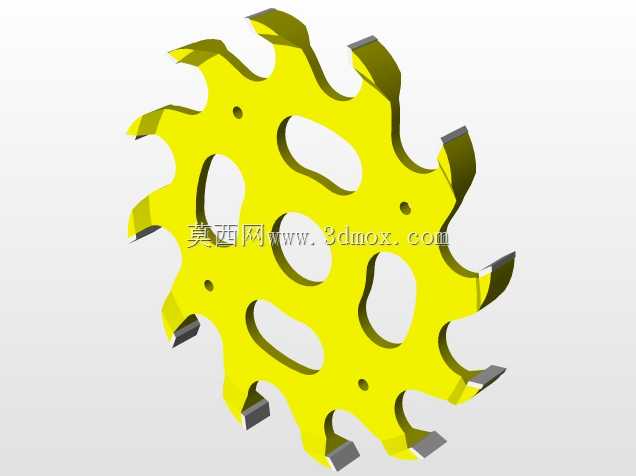

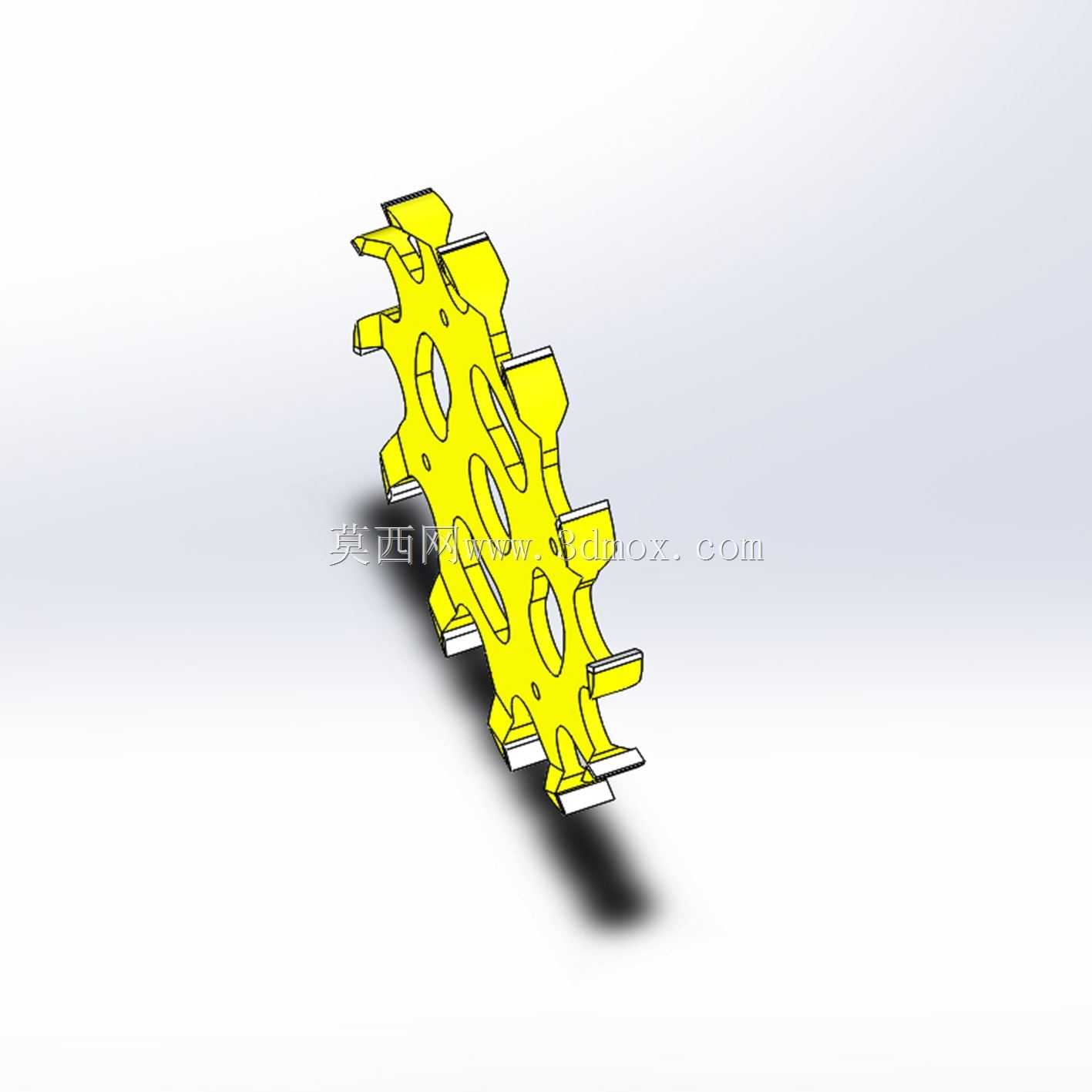

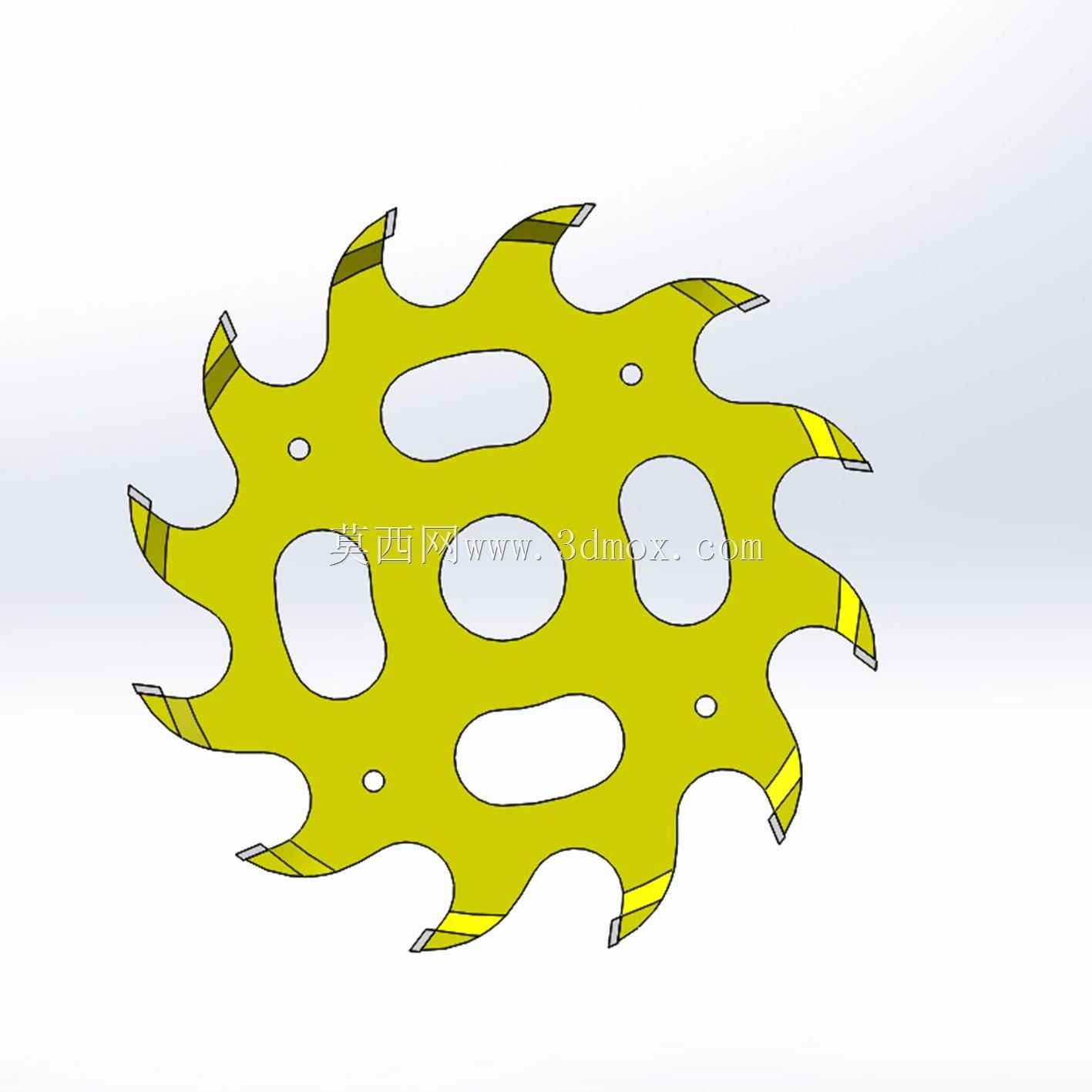

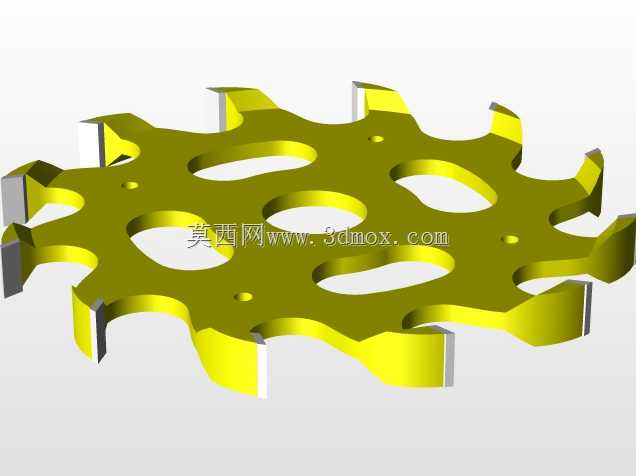

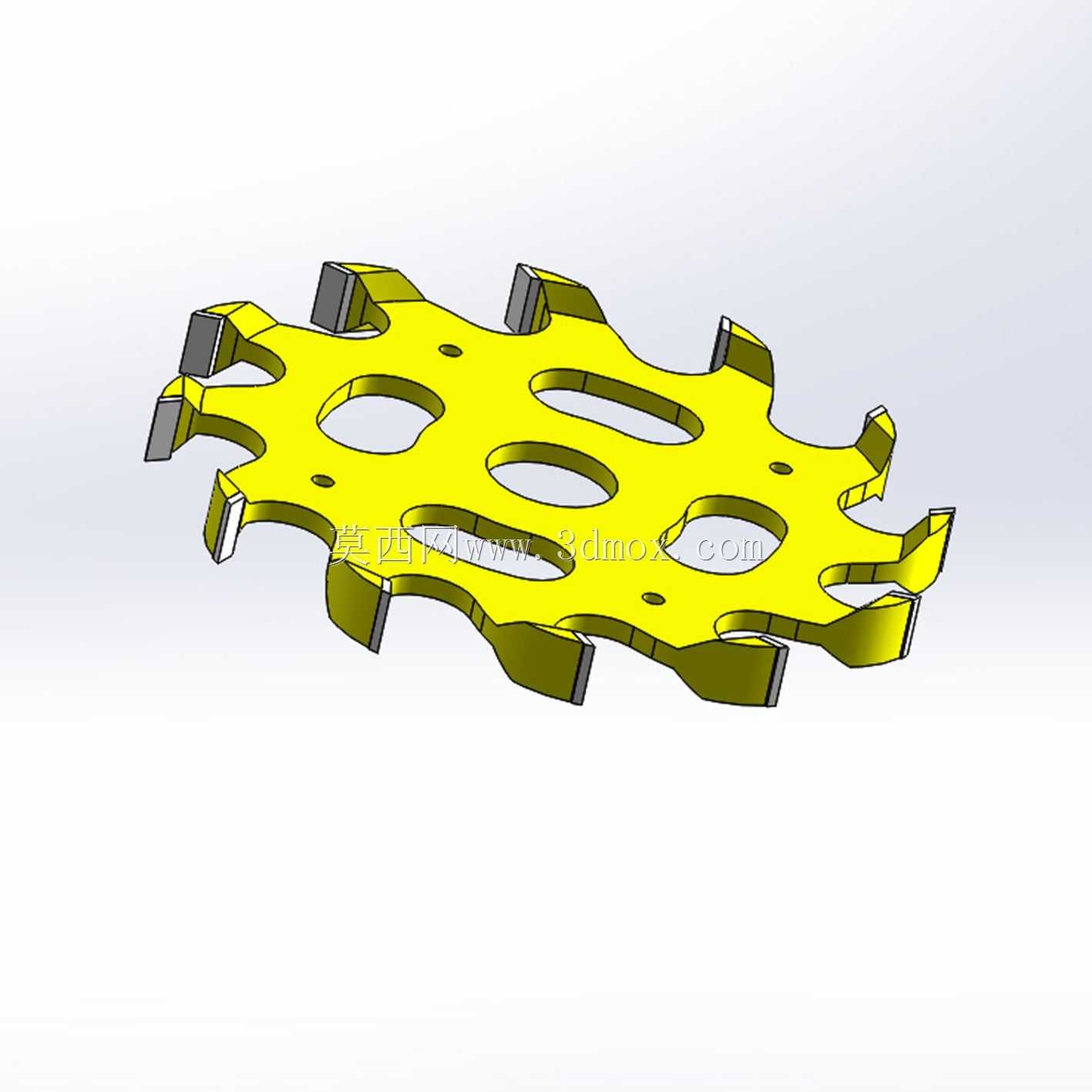

该零件为旱作农业耕整地环节配套的缺口圆盘耙核心工作部件，主要适配牵引式、悬挂式圆盘耙设备，在播前整地、收后浅耕、残茬处理作业场景中承担核心破土切茬功能。不同于普通平面圆盘耙片，该零件采用周向均布的弧形缺口刃口设计，作业时刃口可先切入土壤，缺口结构能有效勾带、切断田间作物残茬与杂草根系，避免作业过程中秸秆缠绕耙组，同时可将板结土壤切削破碎，配合耙组的偏角设置，可实现碎土、平土、混拌表层土肥的多重作用，在黏重土壤、高留茬地块的作业适应性远优于普通平面耙片。从结构设计维度看，零件整体采用薄圆盘式主体结构，中心区域设置中心定位孔与周向均布的安装小孔，安装孔位的分度圆直径、孔径公差严格匹配对应耙组的法兰安装座尺寸，可直接通过螺栓紧固在耙组方轴的连接法兰上，安装时需保证耙片刃口的回转平面与机组前进方向呈固定偏角，确保作业时刃口能顺利入土切削。主体盘面开设的多组长圆形减重孔，在不降低盘面结构强度的前提下有效降低了零件自重，减少耙组整体转动惯量，降低作业时的牵引阻力，同时减重孔可在耙片回转过程中带出部分细碎土壤，减少盘面黏土概率。刃口部位采用分段式弧形切削刃设计，每个刃口单元都经过切削角度优化，入土时的切削阻力更小，刃口磨损后可通过更换单片耙片完成维护，无需整体更换耙组，降低农机使用维护成本。零件的外圆直径、刃口曲率、盘面厚度均按照对应耕深要求设计，常规作业状态下可实现8-15厘米深度的土层切削，安装时需保证同组耙片的轴向间隙一致，避免作业时出现耙片偏磨、入土深度不均的问题。盘面的曲面弧度经过作业工况验证，回转过程中可将切削下的土块向上抛送，通过土块间的碰撞、与挡土板的撞击实现进一步碎土，最终将表层土壤整理为适宜播种的细碎平整状态。
