带浴缸喷头的一体化雨水淋浴板结构设计

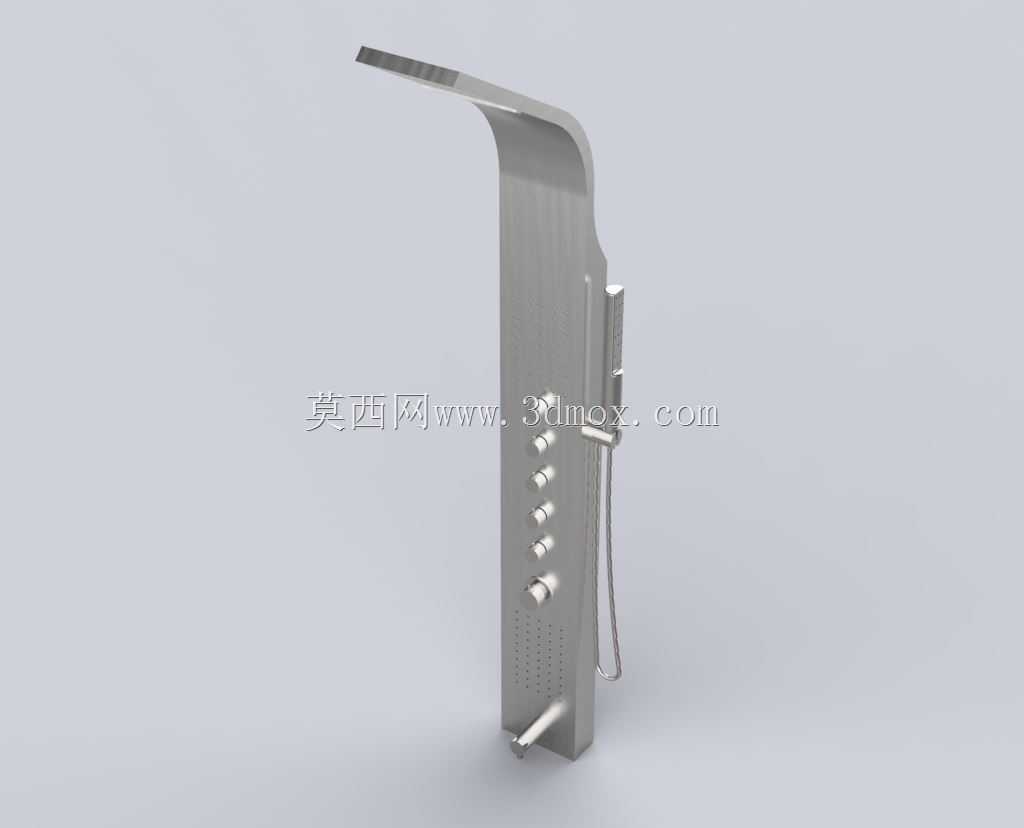

这款淋浴板主要面向家装卫浴、酒店精装卫浴场景使用，可同时满足淋浴区常规冲淋、浴缸注水两种核心使用需求，替代传统分散式淋浴龙头、手持花洒、浴缸出水嘴的零散安装方案，减少墙面管路开孔数量，降低卫浴施工的管路排布复杂度。从功能布局来看，产品主体采用立式窄幅板状结构，整体沿墙面垂直安装，顶部设置大弧度悬挑的雨淋出水端，出水端面排布密集出水孔，可形成覆盖肩颈范围的雨淋式出水效果；板身侧面预留手持花洒挂位，配套柔性金属软管连接手持花洒，满足局部冲淋需求；板身正面沿垂直方向排布多组控制旋钮，分别对应不同出水通路的开关与流量调节，最下方设置下倾式浴缸出水嘴，可直接向放置于淋浴区旁的浴缸注水，无需额外外接龙头。设计阶段优先考虑安装适配性，主体背部预留标准冷热水进水接口位，接口间距符合家装卫浴通用管路预留尺寸，安装时无需大幅改造原有墙面管路，可直接适配多数住宅、酒店的标准淋浴区冷热水点位。外形上采用一体化流线型收边设计，板身边缘做圆弧过渡处理，既避免直角磕碰的安全隐患，也减少清洁死角，日常擦拭维护更便捷；整体厚度控制在合理范围，不会过度占用淋浴区横向空间，小面积卫浴空间也可适配。结构设计上，板身内部集成多路出水通路，将不同出水模式的流道整合在主体内部，减少外部管路外露，既提升外观整体性，也降低外部管路接头漏水的风险；控制旋钮采用按压加旋转的复合操作逻辑，按压切换出水通路，旋转调节对应通路的水流量，操作逻辑清晰，用户无需额外学习即可快速上手。出水嘴的角度经过反复调校，浴缸出水端向下倾斜的角度可保证水流直接注入浴缸内部，不会溅出缸外；顶部雨淋出水端的悬挑长度经过测算，安装后出水位置可覆盖常规成年人站立时的肩宽范围，无需刻意调整站位即可获得完整的雨淋冲淋体验；手持花洒的挂位高度设置在成年人抬手即可取放的位置，取用和归位都十分顺手。板身表面采用拉丝质感处理，既保留金属材质的质感，也不易残留水渍指纹，长期使用也能保持外观整洁。
