工具车间加工用多孔直角精密角板

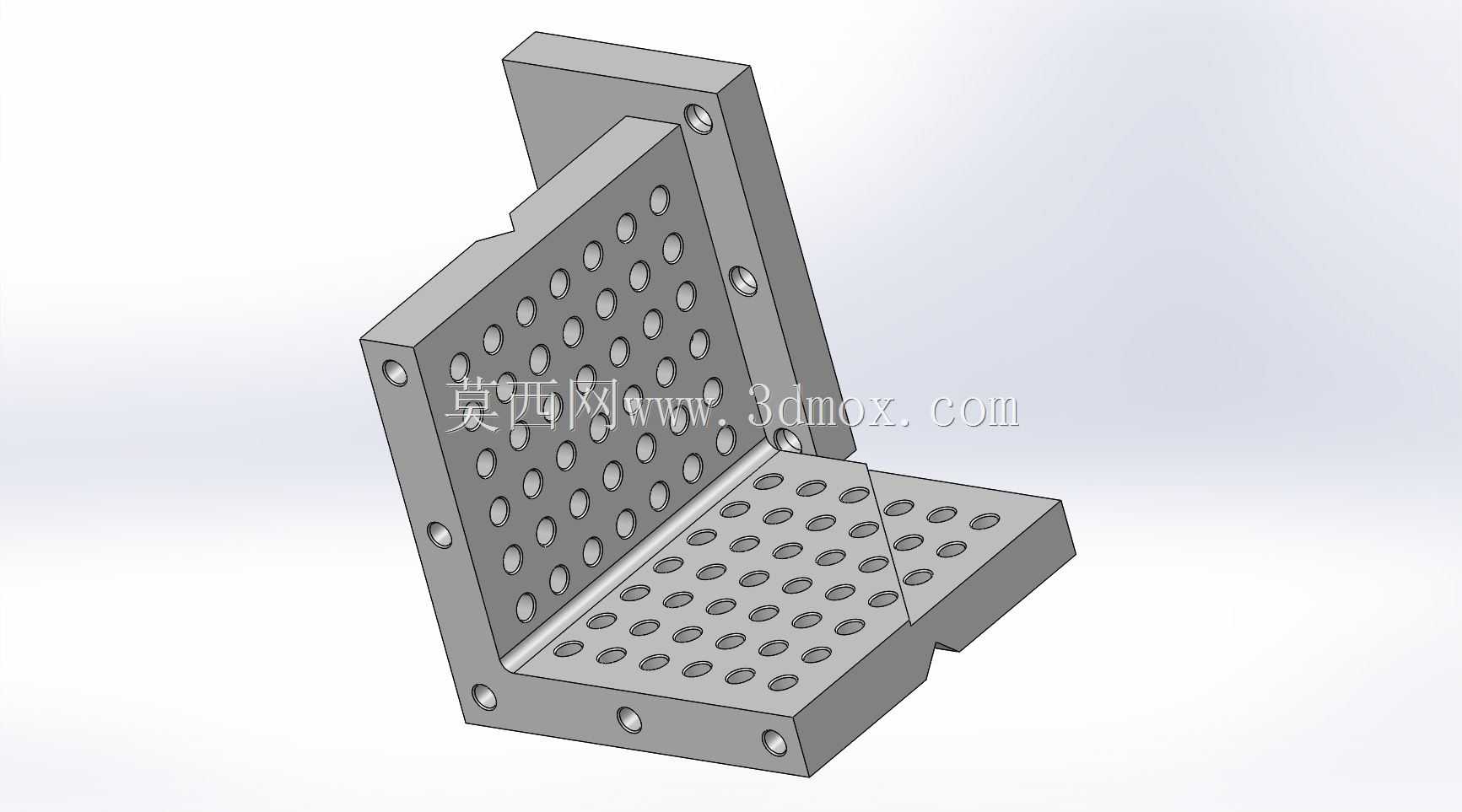

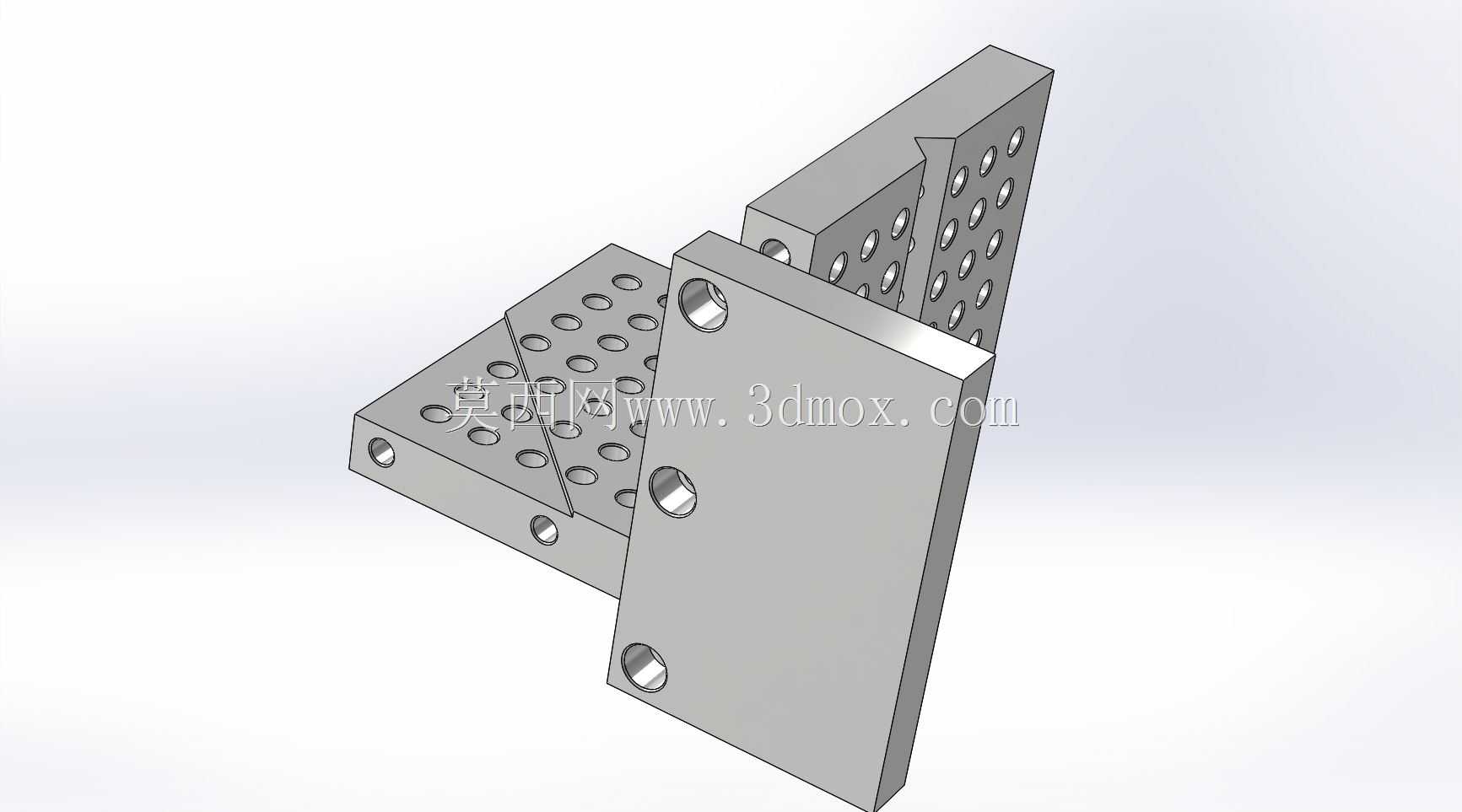

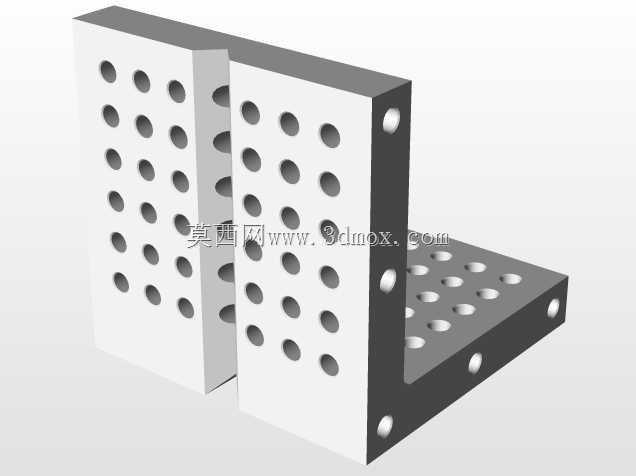

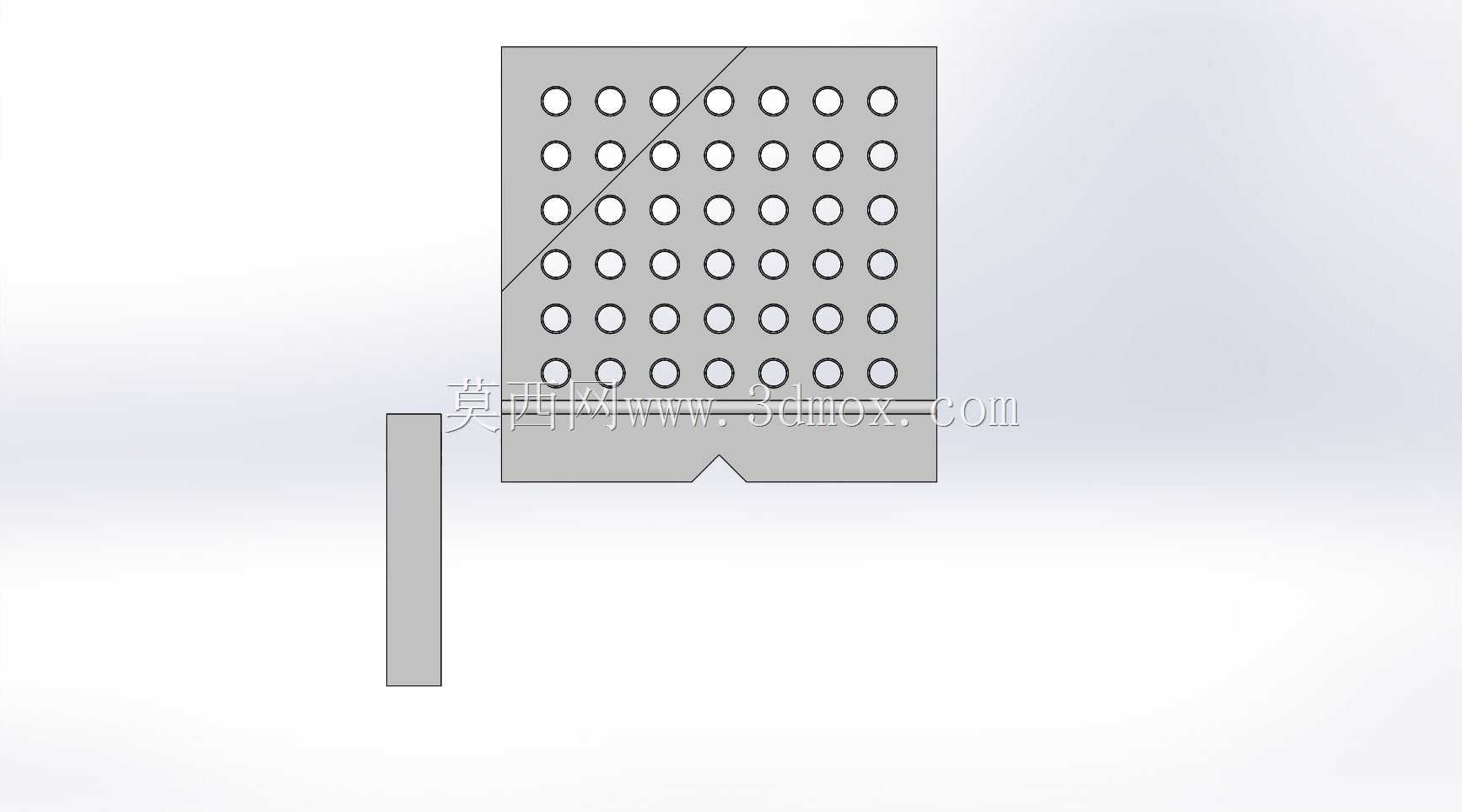

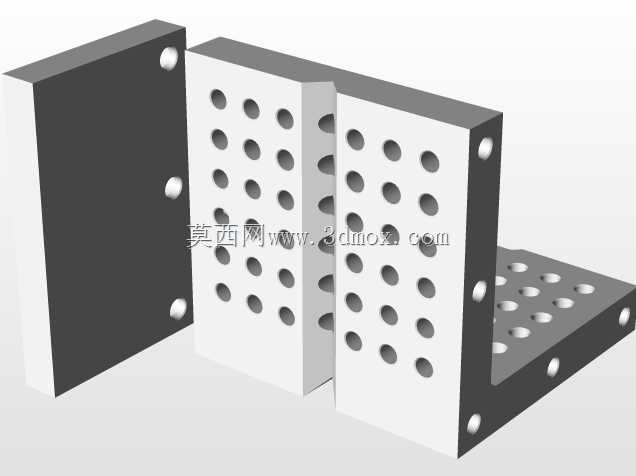

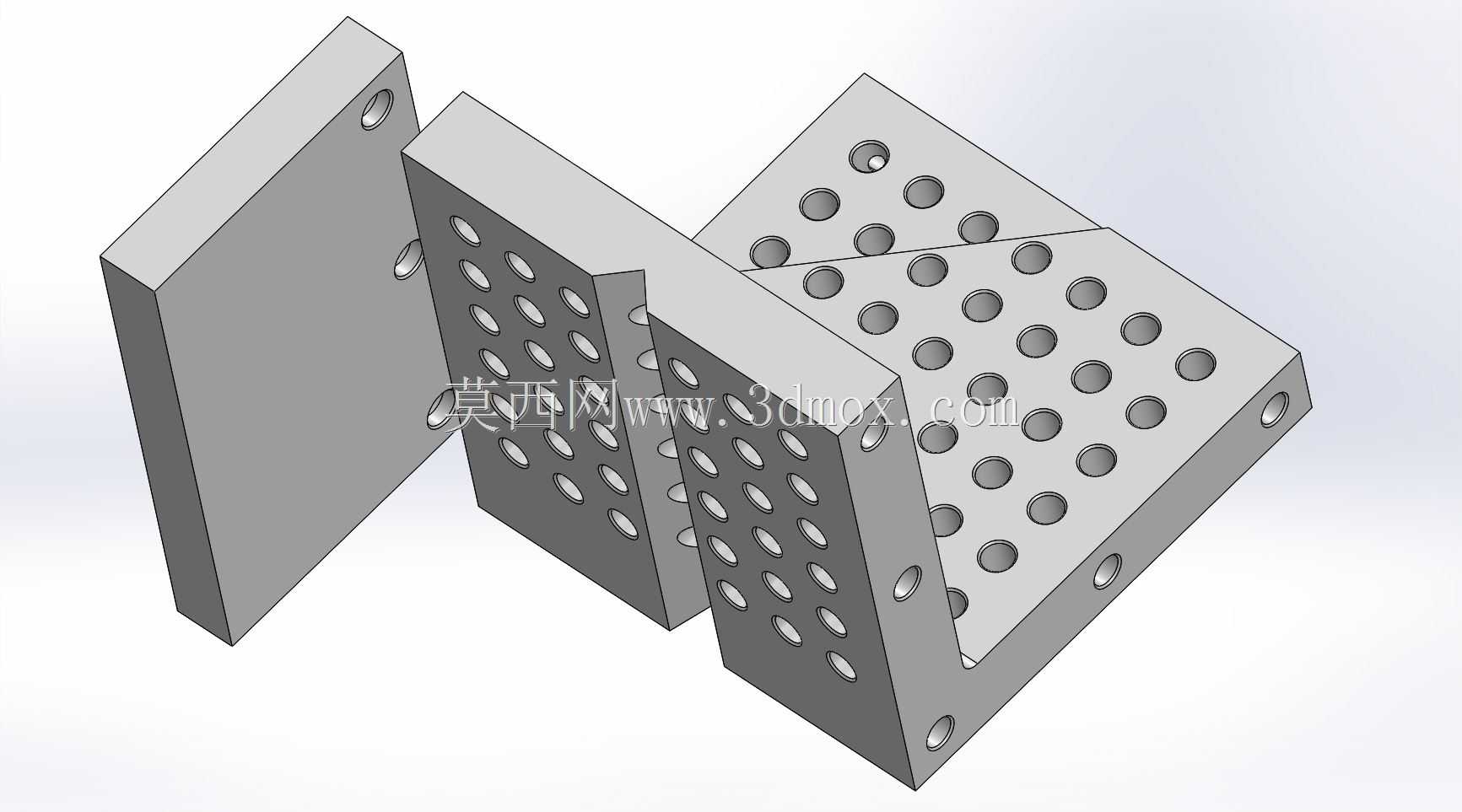

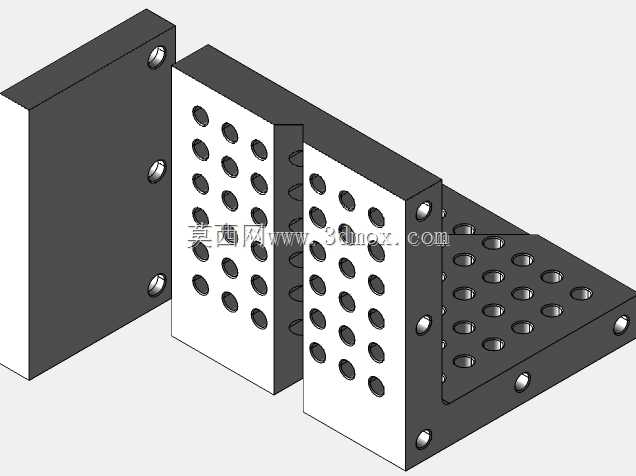

这类直角精密角板是工具车间机加工工位的核心基础工装，日常承担工件装夹定位、直角基准传递、异形件支撑的核心作用，在铣削、磨削、坐标测量工序中应用极广，能有效减少重复找正的辅助工时，保障加工面之间的垂直度公差要求。从结构设计来看，角板采用双垂直工作面的L型本体结构，两个互相垂直的安装面均加工有阵列排布的等距定位孔，孔位公差严格控制在±0.02mm范围内，相邻孔的中心距一致性好，可配合快速锁销、压板组件实现工件的快速装夹，无需反复划线找正，适配多品种小批量的柔性加工场景。设计阶段优先考虑了长期使用的精度保持性，本体材料选用硬化处理的合金钢材，工作面经磨削加工后表面粗糙度可达Ra0.8以下，两个垂直面的垂直度公差控制在0.01mm/100mm范围内，即使在频繁装夹、承受切削载荷的工况下，也能长期维持基准精度，避免因工装变形导致的工件报废。安装边界上，角板的底面与侧立面均预留了沉头安装孔，可直接固定在机床工作台、划线平台或者三坐标测量机的台面上，沉头孔的位置避开了工作面的定位孔阵列，不会干涉工件装夹；整体结构做了减重槽设计，在保证本体刚性的前提下降低了自重，方便单人搬运换位，适配车间内不同设备间的工装快速转用。实际使用中，这类多孔角板相比传统光面角板适配性更强，不需要额外制作过渡压板，可直接通过孔位连接不同规格的工件、夹具组件，甚至可以多块角板拼接组合，拓展出更大的装夹基准面，应对不同尺寸的箱体类、板类零件加工需求。角板的棱边均做了倒角处理，避免安装过程中划伤操作人员或者工件表面，所有安装孔的孔口都做了锪平处理，保证紧固件安装后不会突出工作面，不会影响工件的定位贴合度。在磨削工序中，这类角板可作为垂直基准，装夹需要加工垂直面的薄壁工件，避免工件直接吸在磁盘上产生的弹性变形；在三坐标测量环节，角板可作为立式装夹基准，将工件侧立固定，方便探针触达工件的各个被测面，减少测量坐标系的转换次数，提升测量效率与数据准确性。
