带支架式重型线缆放线承载装置

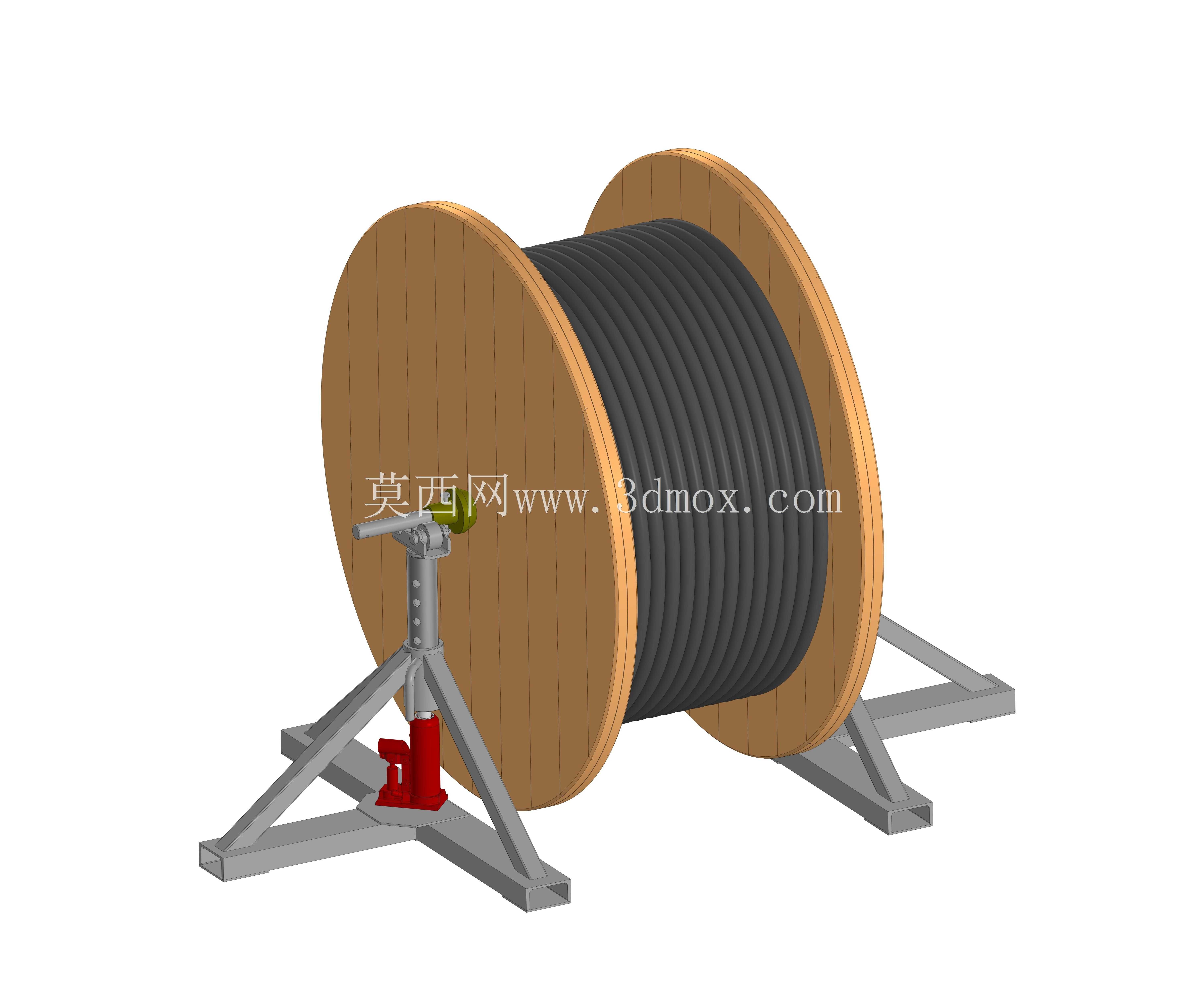

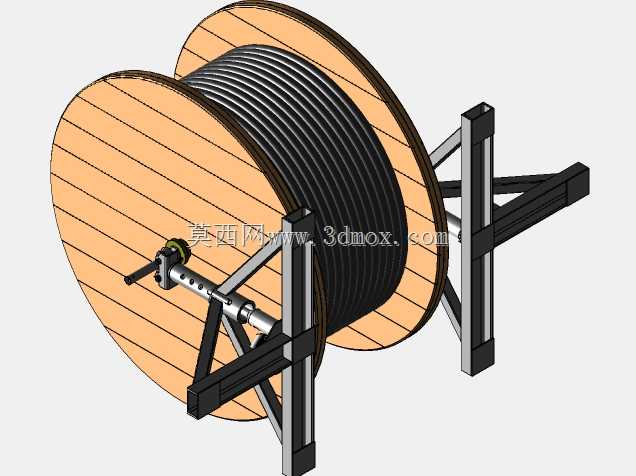

在电力施工、厂区布线、机电安装现场，重型线缆的展放一直是影响作业效率的关键环节，常规人工抬扶放线不仅劳动强度大，还容易出现线缆打结、外层绝缘磨损的问题，这款带液压支撑的线缆放线装置，正是针对大截面、大重量整盘线缆的展放作业设计的实用工装。整套装置由双侧承托支架、线轴定位结构、液压顶升部件以及底部稳定框架组成，底部框架采用方管焊接成型，跨距设计充分考虑了不同规格线缆盘的直径范围，作业时可直接放置在硬化地面上，无需额外打膨胀螺栓固定，适配临时作业点频繁转场的使用需求。单侧支架集成了手动液压顶升结构，作业时无需额外吊装设备，仅需手动操作液压泵即可将整盘线缆顶升至离地高度，让线轴能够顺畅转动，顶升行程覆盖常规1米到1.8米直径线缆盘的轴高需求，顶升部位设置了防滑托块，能够卡紧线轴中心的钢制轴杆，避免放线过程中轴杆窜动脱出。线轴部分采用木质辐板搭配钢制外圈包边的结构，既能够保证整盘线缆缠绕时的结构强度，又能通过木质材料的缓冲特性避免线缆外层护套被硬质金属棱边划伤，线轴的内宽尺寸适配常规电力电缆、控制电缆的成盘缠绕宽度，缠绕后的线缆层间排列紧密，不会出现松垮塌落的情况。设计过程中重点考虑了作业时的受力平衡，双侧支架的支撑腿采用外扩式三角结构，顶升承重时支撑腿的受力方向沿管材轴向传递，不会出现焊接部位受弯开裂的问题，底部框架的两端设置了延伸支撑脚，即使放线时侧向拉扯线缆，整套装置也不会出现侧翻风险。装置的转动部位预留了润滑注油孔，长期户外作业时可定期加注润滑脂，降低轴杆转动时的摩擦阻力，展放线缆时仅需少量人工牵引即可让线轴平稳转动，不会出现线轴惯性过大盘线松脱的问题。针对不同重量的线缆盘，液压部件设置了安全溢流结构，当承重超过额定负载时会自动泄压，避免顶升过载损坏密封件，同时支撑结构上设置了多档定位销孔，顶升到位后可插入定位销承担静态负载，无需长期保持液压系统压力，延长液压密封件的使用寿命。整套装置的安装边界充分考虑了运输需求，拆解后支架与底部框架可叠放，普通货运车辆即可装载转场，现场组装无需专用工具，两名作业人员十分钟内即可完成组装调试，适配各类户外临时布线、车间设备接线、电力抢修等场景的放线作业需求，相比传统的固定式放线架，灵活度更高，承重能力覆盖多数工程常用线缆规格，能够有效降低放线作业的人工投入，减少线缆展放过程中的外皮损伤概率。
