工业立式锥底储料筒仓结构设计

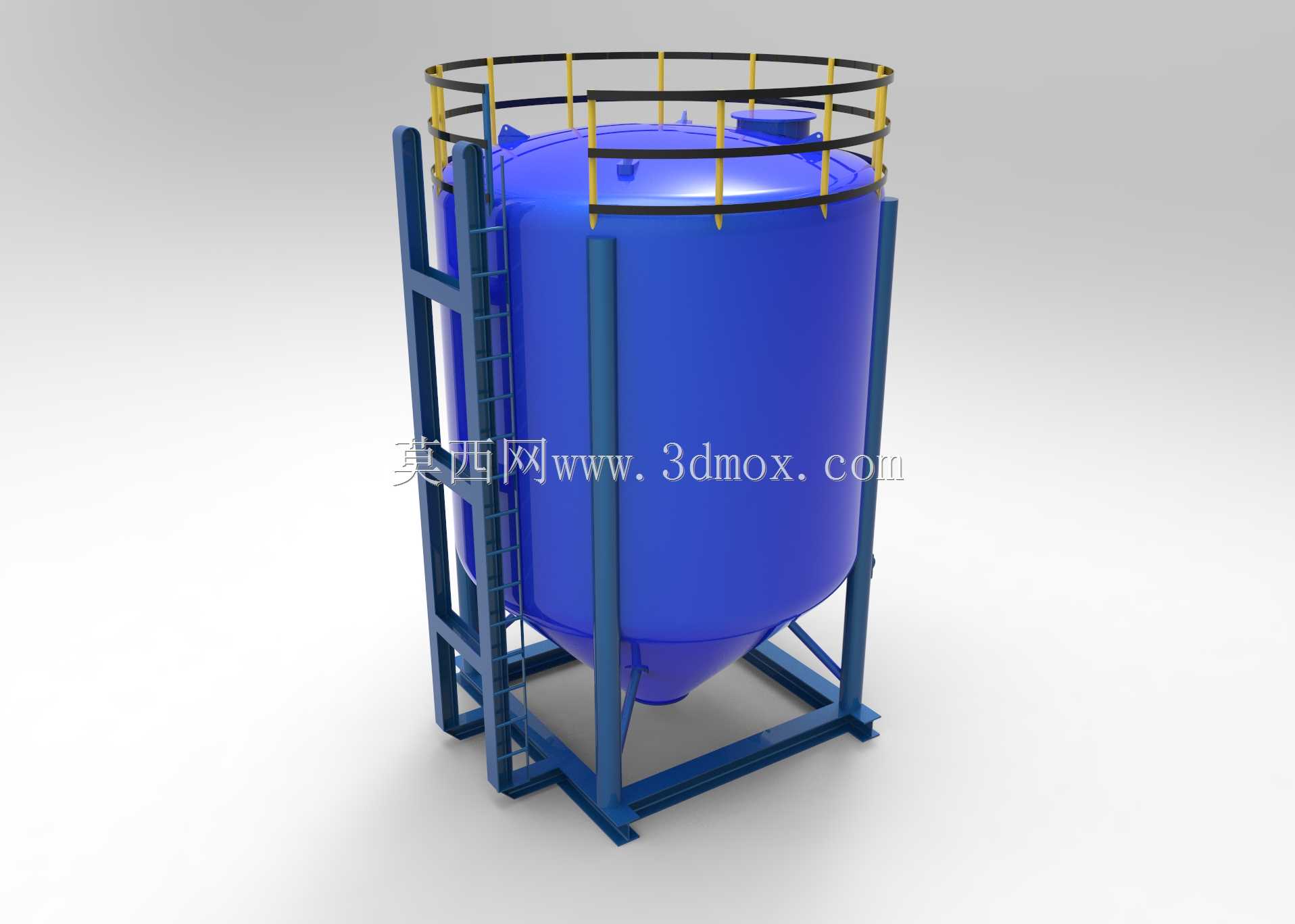

该立式锥底储料筒仓主要应用于粉体、颗粒状工业物料的中转存储环节，常见于化工原料仓储、粮食加工中转、塑料粒子生产暂存、建材粉料储备等场景，可作为生产线前端的物料缓存单元，也可独立作为厂区散装物料的定点存储设施使用。设备主体采用立式圆柱筒体搭配下锥斗的结构形式，圆柱段提供主要的物料存储容积，锥斗段大角度倾斜设计可保障物料依靠自重顺利滑落至底部出料口，避免粉体物料架桥、堵料的常见问题，无需额外增设复杂的破拱辅助结构即可适配多数流动性较好的散料存储需求。筒仓顶部设置有带护栏的操作检修平台，配套直爬梯连通地面与顶部平台，护栏采用黄黑警示配色的分体式栏杆结构，可在检修人员进行料位检查、顶部进料口维护、除尘配件更换时提供可靠的临边防护，爬梯侧边设置有护笼结构，符合高空作业的安全防护要求。外部支撑框架采用型钢焊接成型的方管桁架结构，四根主立柱沿筒体周向均匀布置，底部设置十字交叉的连接横梁形成稳定的支撑底座，可将筒仓满载时的整体载荷均匀传递至安装基础，框架与筒体之间采用多道抱箍式连接结构固定，避免筒体受物料侧压力出现变形移位。设计过程中优先考虑了安装边界的适配性，整体支撑底座的占地面积控制在常规工业设备安装的预留尺寸范围内，筒体高度可根据厂区厂房的净空高度做对应参数调整，锥斗底部出料口的法兰接口采用通用标准尺寸设计，可直接对接螺旋输送机、旋转卸料阀等下游出料设备，无需额外做转接法兰的定制加工。筒体顶部预留有进料口、排气口、料位计安装位，可根据实际使用需求对接气力输送管道、除尘泄压装置、料位监测传感器，满足不同工况下的自动化生产对接要求。整体结构做了模块化拆分设计，筒体、支撑框架、爬梯、护栏均可拆分运输，到达现场后通过螺栓拼接即可完成组装，降低了大件设备的运输成本与现场安装难度，所有外露钢结构件均做了防腐涂装处理，可适应多数室内外工业厂区的使用环境，减少日常维护的工作量。
