风门启闭用支撑式液压驱动杆件

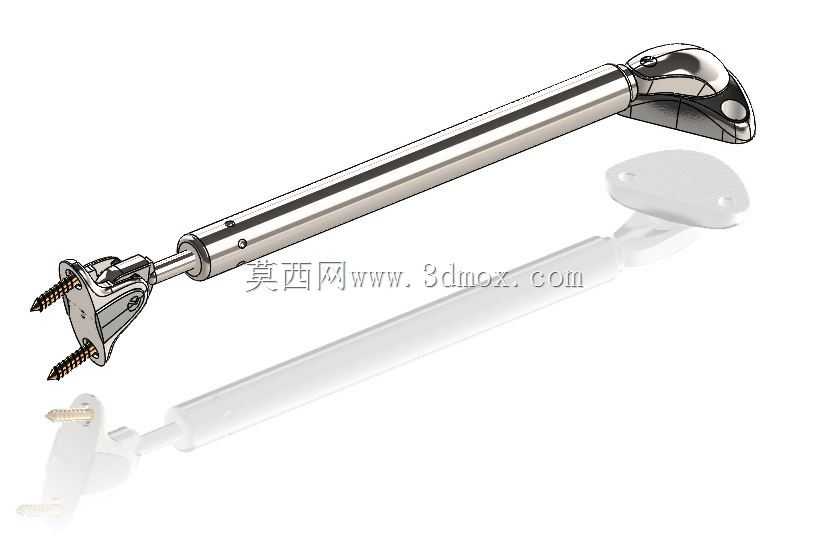

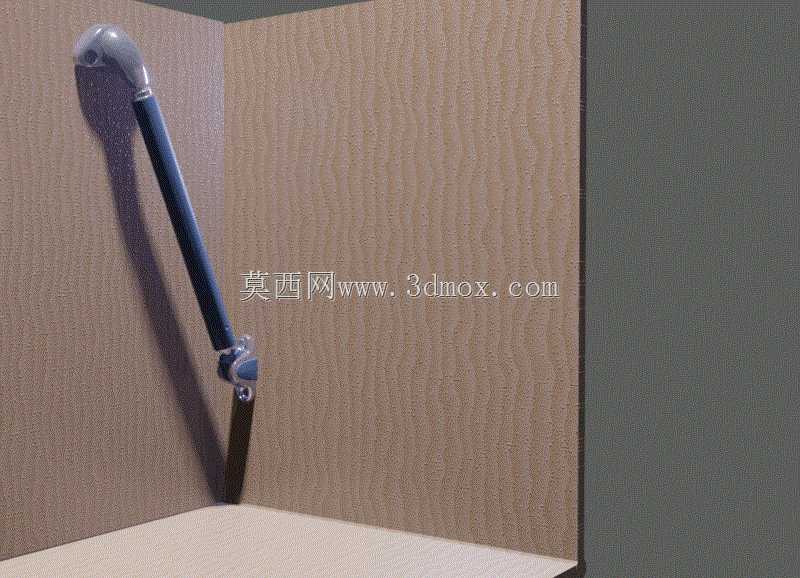

这类支撑式液压驱动杆件，常被应用在通风管路风门、设备舱门、小型检修门体的启闭场景中，和常规纯气弹簧支撑件不同，它带液压阻尼缓冲结构，能在门体开启到位后提供稳定支撑力，关闭过程中不会出现快速下坠砸落的问题，在工业通风系统、车载设备舱、小型工业设备的门体结构里适配性很强。从结构设计来看，杆件主体采用细长缸筒搭配伸缩活塞杆的布局，两端分别是铰接式安装座，一端带自攻螺钉固定结构可以直接固定在门体安装面，另一端是万向球头铰接座，能适配安装面存在小角度偏差的工况，避免安装过程中因为对位不准出现卡滞、别劲的问题，球头的摆动角度可以覆盖常规门体启闭过程中的角度偏移量，不需要额外加装铰接转接件。设计过程中需要重点考虑安装边界的匹配，缸体收缩状态下的总长度要匹配门体闭合后的内部安装间隙，不能出现关门后杆件和门体内腔、周边结构干涉的问题，伸出后的总行程要满足风门完全开启后的角度要求，通常这类杆件的行程会预留5到10毫米的余量，避免加工装配误差导致门体开不到位。功能特性上，它的阻尼力值是匹配门体自重做的匹配，开启过程中初始阶段需要的操作力稍大，越过行程中点后会自带辅助推力，帮助操作人员轻松把门体推到全开位置，关闭过程中液压阻尼会全程介入，不管操作人员松手时门体处于什么角度，都能缓慢匀速闭合，不会因为门体自重快速下落夹伤操作人员，也不会因为冲击损坏门体上的密封胶条、周边附件。和普通气弹簧相比，它的密封结构做了强化，在有少量粉尘、温湿度波动稍大的工况下也能长期稳定工作，不会出现短时间内漏油、失压的问题，两端的安装座采用金属一体成型结构，固定螺钉的预埋深度足够承受门体反复启闭带来的交变载荷，不会出现安装座断裂、螺钉松脱的问题。建模过程中要注意还原缸筒表面的光洁度特征、活塞杆的镀铬层质感，还有两端安装座的安装孔位、螺钉的牙型细节，装配关系上要体现出活塞杆和缸筒的同轴度要求，球头和安装座的配合间隙也要符合实际装配公差，不能出现干涉或者间隙过大不符合实际生产要求的问题，另外还要考虑做运动仿真的时候，杆件的伸缩行程和门体转动角度的匹配关系，验证整个启闭过程中有没有运动干涉，确保模型导入到装配体里可以直接用来做门体结构的运动验证，不需要再额外调整尺寸参数。
