参数化沉头公制螺钉标准件设计

在各类机械结构装配场景中，沉头公制螺钉是应用覆盖度极广的紧固件类型，从消费电子外壳装配、小型工装夹具定位，到工业设备钣金件连接、非标自动化模组固定，都能见到这类紧固件的身影。不同于外露头型的紧固件，沉头螺钉安装后可完全沉入工件沉孔内，保证连接面平整无凸起，避免突出的螺头对周边运动部件造成干涉，也能让设备外表面保持整洁顺滑，在有外观要求或者滑动配合的接触面装配中，这类螺钉的选型优先级很高。

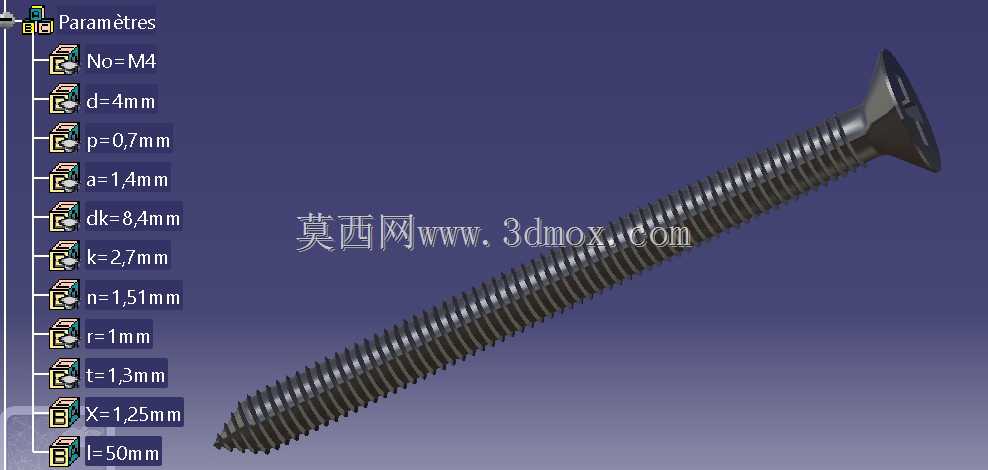

做这类紧固件的三维设计时，核心要兼顾安装适配性与参数可调性，毕竟不同装配场景下，对螺钉的公称直径、螺距、螺杆长度、沉头角度都有差异化要求。这套参数化设计的公制螺钉，覆盖了M3到M6的常用公制规格区间，设计时将各关键尺寸做了参数关联，不需要重复绘制不同规格的模型，只需要调整对应参数表内的数值，就能快速生成对应规格的螺钉模型，能大幅提升结构设计阶段的标准件调用效率，也能避免重复建模带来的尺寸误差。

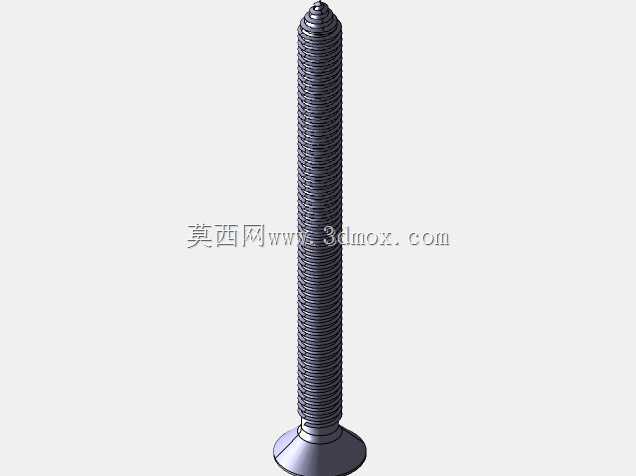

从结构细节来看，沉头部分的锥度严格匹配通用沉孔加工标准，安装时锥面可与工件沉孔锥面紧密贴合，既可以保证轴向定位精度，也能分散锁紧时的压应力，避免薄型钣金件或者塑料件装配时出现压溃开裂的问题。螺杆部分的螺纹牙型采用公制三角螺纹标准廓形，牙距、牙高、牙侧角都符合通用紧固件公差要求，和对应规格的内螺纹配合时，能保证足够的啮合长度与锁紧力，不会出现滑牙、锁不紧的问题。螺杆末端的倒角设计也做了标准化处理，装配时可以顺利导入内螺纹孔，避免螺纹起始端对不准造成的牙型损伤，也能提升自动化装配线的上料通过率。

实际选型应用时，需要提前确认工件的沉孔加工深度与孔径，保证螺钉锁紧后头部完全沉入沉孔内，不会突出装配面；同时要根据被连接件的总厚度，选择合适的螺杆长度，保证螺纹啮合长度达到公称直径的0.8倍以上，才能获得足够的连接强度，避免受载后螺纹脱开。对于有频繁拆装需求的工位，还可以配合平垫或者防松垫圈使用，进一步提升连接可靠性，避免设备运行过程中受振动影响出现螺钉松动脱落的问题。
