GoPro运动相机杆装夹持固定支架结构

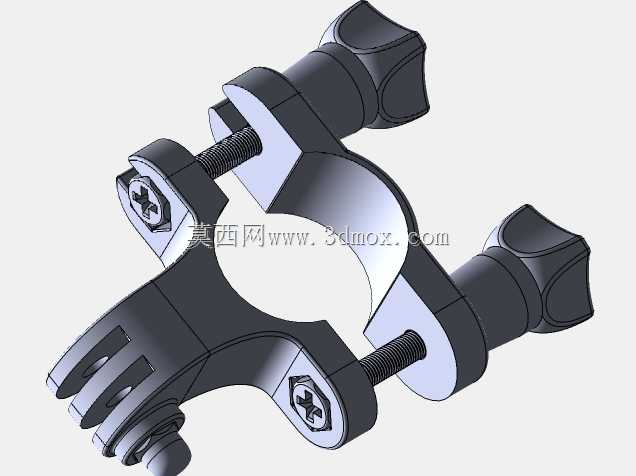

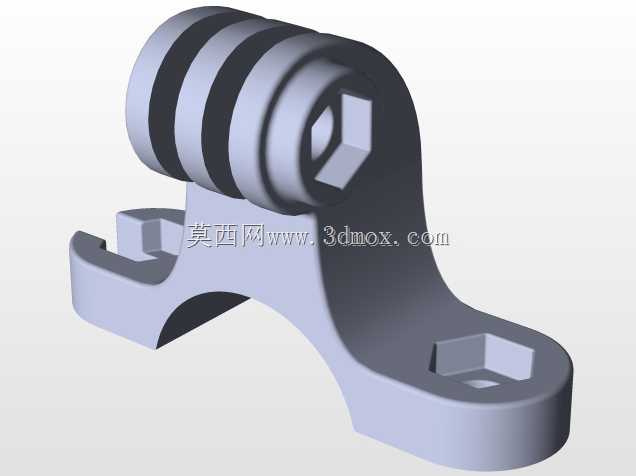

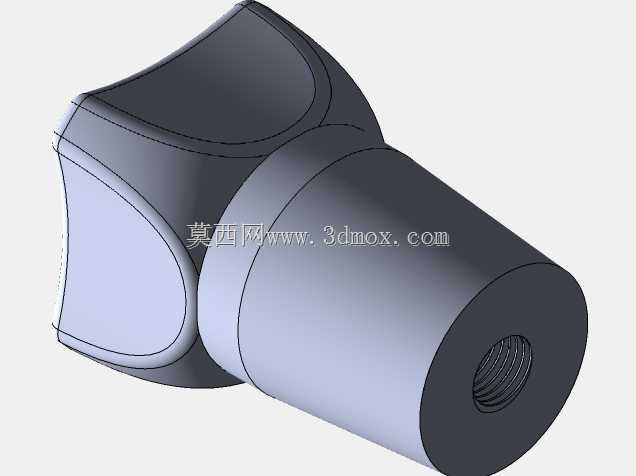

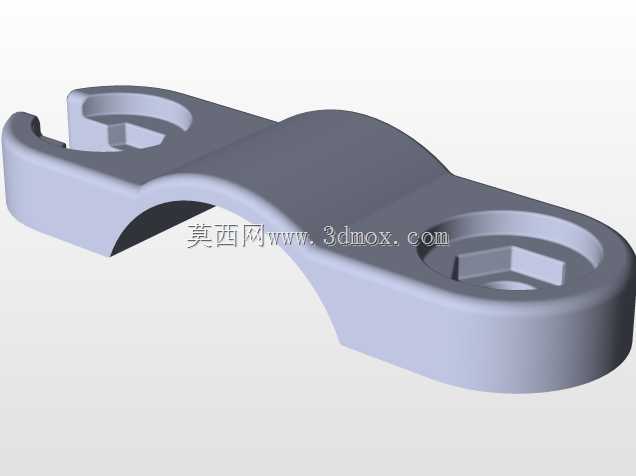

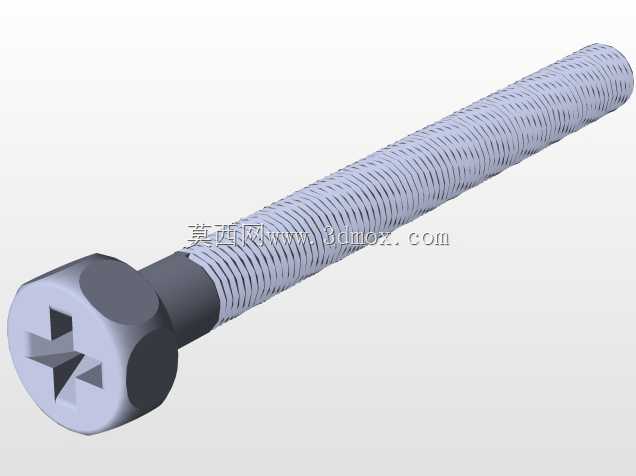

这款夹持固定结构主要面向运动相机户外搭载场景设计，可适配圆管类杆件的安装需求，常见于骑行、摩托运动、户外拍摄等场景下的运动相机机位固定，解决运动过程中相机安装不稳、机位调整不便的实际问题。结构整体采用对称式双螺栓锁紧设计，主体为一体式C型夹臂结构，夹臂内侧预留圆弧贴合面，可与不同直径的圆管杆件形成面接触，相比点接触式夹持结构，能有效分散锁紧应力，避免杆件表面被压损，同时提升夹持后的抗扭转能力，应对运动过程中的颠簸、震动工况时不易出现机位偏移。夹臂两端设置带防滑旋钮的锁紧螺栓，旋钮采用多面防滑造型，无需额外工具即可徒手完成锁紧与松脱操作，螺栓端部设置十字槽结构，在需要更大锁紧力的场景下，也可借助螺丝刀辅助锁紧，适配不同使用场景的操作需求。夹臂前端集成标准运动相机快装接口，接口处设置三槽式卡位结构，可直接匹配GoPro系列运动相机的原厂快装底座，无需额外转接件即可完成相机安装，接口处预留铰接转轴间隙，可在夹持固定完成后调整相机俯仰角度，满足不同拍摄视角的调整需求。设计过程中优先考虑安装边界的适配性，C型夹的开口尺寸覆盖常用的车把、横杆、自拍杆直径范围，夹臂整体厚度控制在合理区间，安装后不会占用过多横向空间，避免与杆件上的其他搭载配件产生干涉。锁紧螺栓的行程经过匹配设计，在最小夹持直径到最大夹持直径范围内，螺栓都能保持足够的啮合长度，不会出现螺纹啮合不足导致的滑牙、松脱问题。夹臂与螺栓接触的位置设置嵌入式金属螺母嵌件，避免反复锁紧松脱过程中塑料主体的螺纹孔磨损，提升结构的反复使用寿命。旋钮部分做了加大外径设计，徒手操作时的力臂更长，用户无需施加过大的握力即可达到足够的锁紧力矩，冬季佩戴手套操作时也能顺利完成松紧调节。整体结构无多余外露突出部件，安装后轮廓顺滑，可避免户外使用过程中勾挂线缆、背包带等外物，同时降低运动过程中磕碰造成结构损坏的概率。夹持面可根据实际使用需求粘贴防滑橡胶垫，进一步提升与光滑杆件表面的摩擦力，在大震动工况下也能保持稳定的夹持状态，相机安装位的卡位尺寸严格匹配通用运动相机接口标准，可兼容同接口规格的其他运动摄像设备，拓展结构的适用范围。
