大疆NAZA飞控控制器外观结构建模

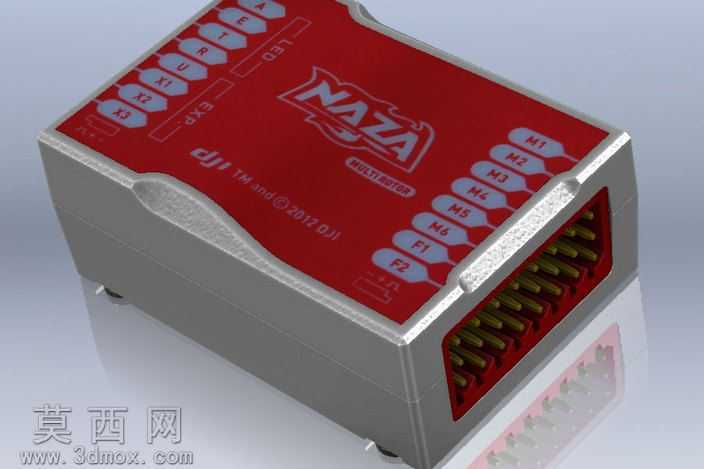

本次建模围绕大疆NAZA系列飞控控制器实物展开，在三维建模阶段首先通过实物测绘获取核心尺寸参数，先构建主体长方体基座的基础特征，对壳体边缘的圆角过渡、侧面的内凹握持曲面进行精准的曲面塑形，还原外壳的注塑件质感特征。建模过程中对顶面的标识区域做了分层处理，先做出顶面的微凹印刷基准面，再通过贴图映射还原品牌标识、功能标注的布局，对顶面排布的功能标识位，包括X1、X2、X3、U、R、T、E、A、LED、EXP等端口标识，以及M1至M6、F1、F2通道标识，都按照实物的排布位置做了精准的定位，确保标识间距、尺寸比例与实物完全一致。侧面的排针接口区域是建模的细节重点，先做出接口处的内凹矩形槽，再逐个构建排针的金属插针特征，对插针的排列间距、金属光泽质感做了细化，插针采用黄铜金属材质，调整反射参数模拟镀金插针的亮面金属效果，接口周边的红色绝缘基座与主体银灰色壳体做了明确的材质区分。材质渲染阶段，主体外壳采用磨砂工程塑料材质，调整粗糙度参数还原哑光磨砂的塑料质感，顶面红色区域采用稍光滑的塑料材质，模拟印刷面的细腻质感，金属插针部分调高金属度与反射参数，还原金属接插件的光泽特性。结构设计上还原了飞控模块的一体化壳体结构，底部的安装定位凸点也做了细节还原，确保模型可以直接用于航模配件的装配演示、产品外观展示等场景。建模过程中严格遵循实物的比例关系，对壳体的分模线、边角的细微倒角都做了精细化处理，避免出现棱角过于尖锐的失真问题，整体模型兼顾外观还原度与结构合理性，可用于产品宣传、装配教学、航模方案演示等多种用途。
