电缆扎带安装用拉链固定座结构设计

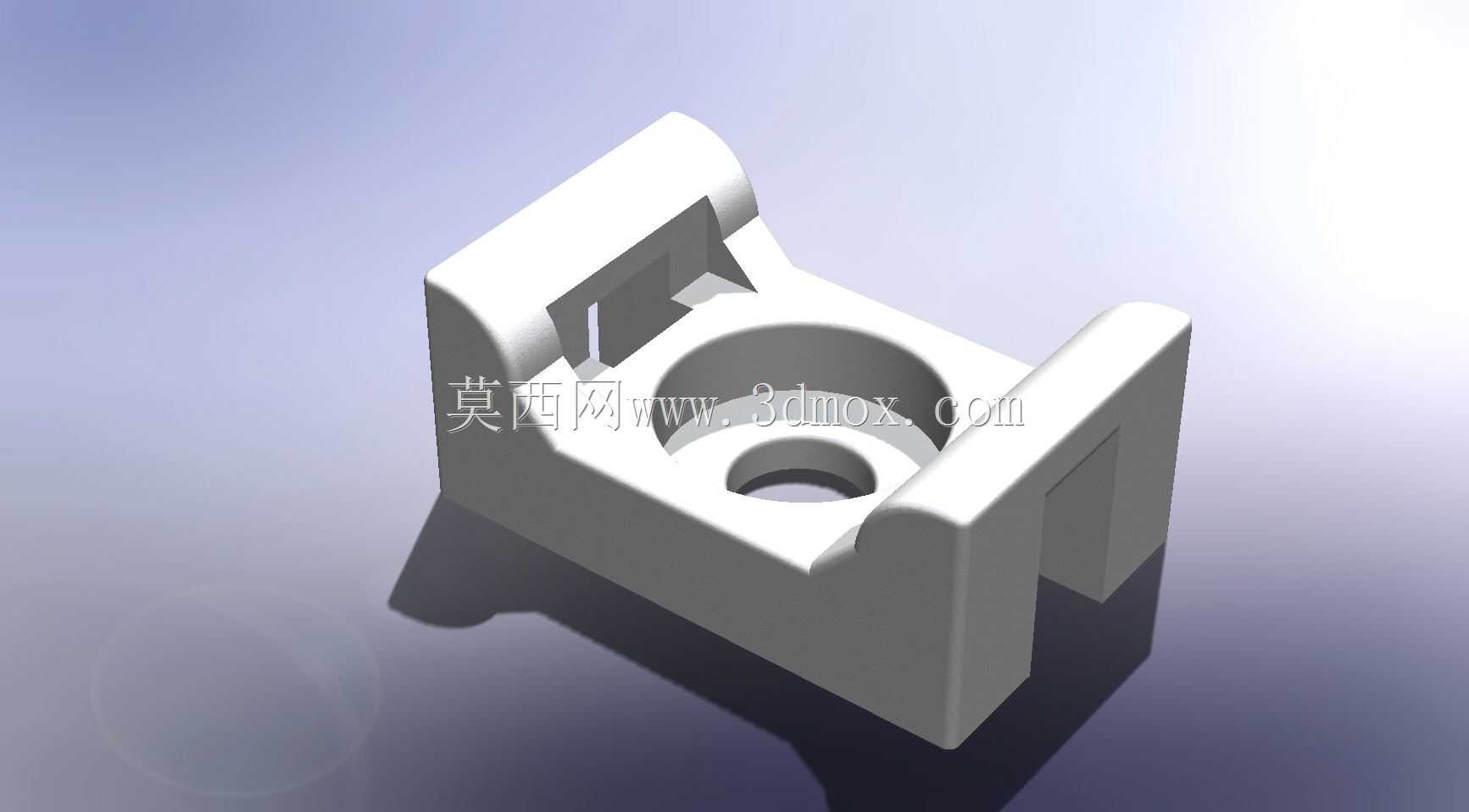

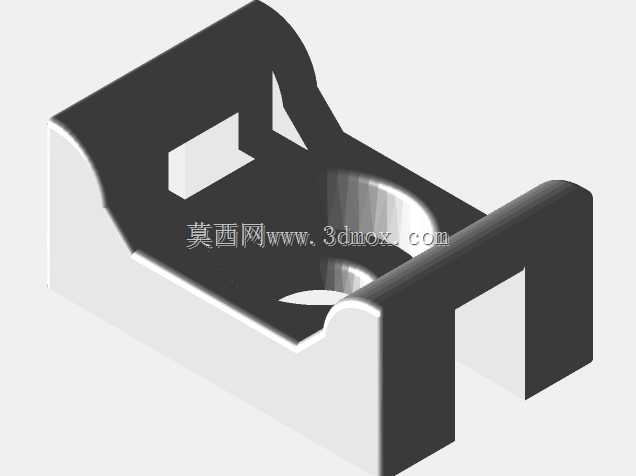

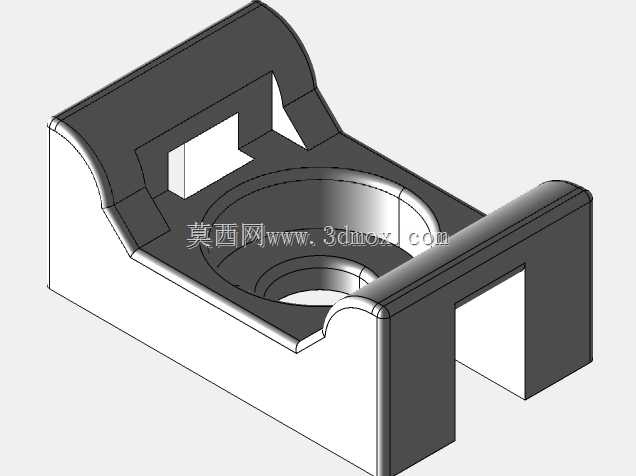

这款固定支座主要面向电气柜布线、设备线束整理场景设计，日常应用中常用来配合尼龙扎带或小型拉链束带，完成电缆、气管等柔性管线的定位固定，避免设备运行过程中线束晃动剐蹭、拉扯松脱，在自动化设备控制柜、通讯基站布线、小型机电产品内部走线场景中都能见到这类结构的应用。从结构设计逻辑来看，支座主体采用U型双侧立臂结构，两侧立臂做了顶部圆弧过渡处理，既可以避免锐边割伤扎带或线缆外层绝缘皮，也能在注塑成型时减少应力集中，降低成品翘曲变形的概率。中间区域设置的阶梯沉孔是核心安装定位结构，沉孔深度刚好适配常规盘头螺丝的头部高度，安装后螺丝头不会突出支座表面，避免和上方穿过的束带、线缆产生干涉；沉孔下方的通孔直径匹配常用的M3、M4规格安装螺丝，既可以通过螺丝直接固定在设备钣金面、型材安装槽上，也能配合背胶、卡扣结构完成免打孔固定。两侧立臂之间的内凹空间是束带穿装位，空间宽度预留了常规宽度扎带的穿装余量，同时立臂内侧做了微小的导向斜角，穿装扎带时不需要精准对位就能顺利滑入安装位，现场装配时能有效减少对位调整的时间。整体外形采用方块式基座设计，基座底面做了0.1mm的微凹处理，安装时即使贴合面存在轻微的平面度误差，也能保证基座四周贴合紧密，不会出现单侧翘起的情况；整体安装边界控制紧凑，不会占用过多布线空间，在密集布线的线槽旁、电气元件间隙处都能灵活布置。结构壁厚做了均匀化处理，所有转角位置都设置了R0.5-R1的工艺圆角，不管是采用注塑加工还是3D打印打样，都能避免壁厚不均导致的缩痕、填充不足问题，实物装配时，束带穿过两侧立臂的间隙后收紧，就能将线束牢牢压在支座上方的圆弧承托面上，承托面的圆弧曲率适配常规直径的小圆缆，不会对线束外层产生集中压应力，长期使用也不会损伤线缆绝缘层。
