工业设备用立式加强筋支撑构件

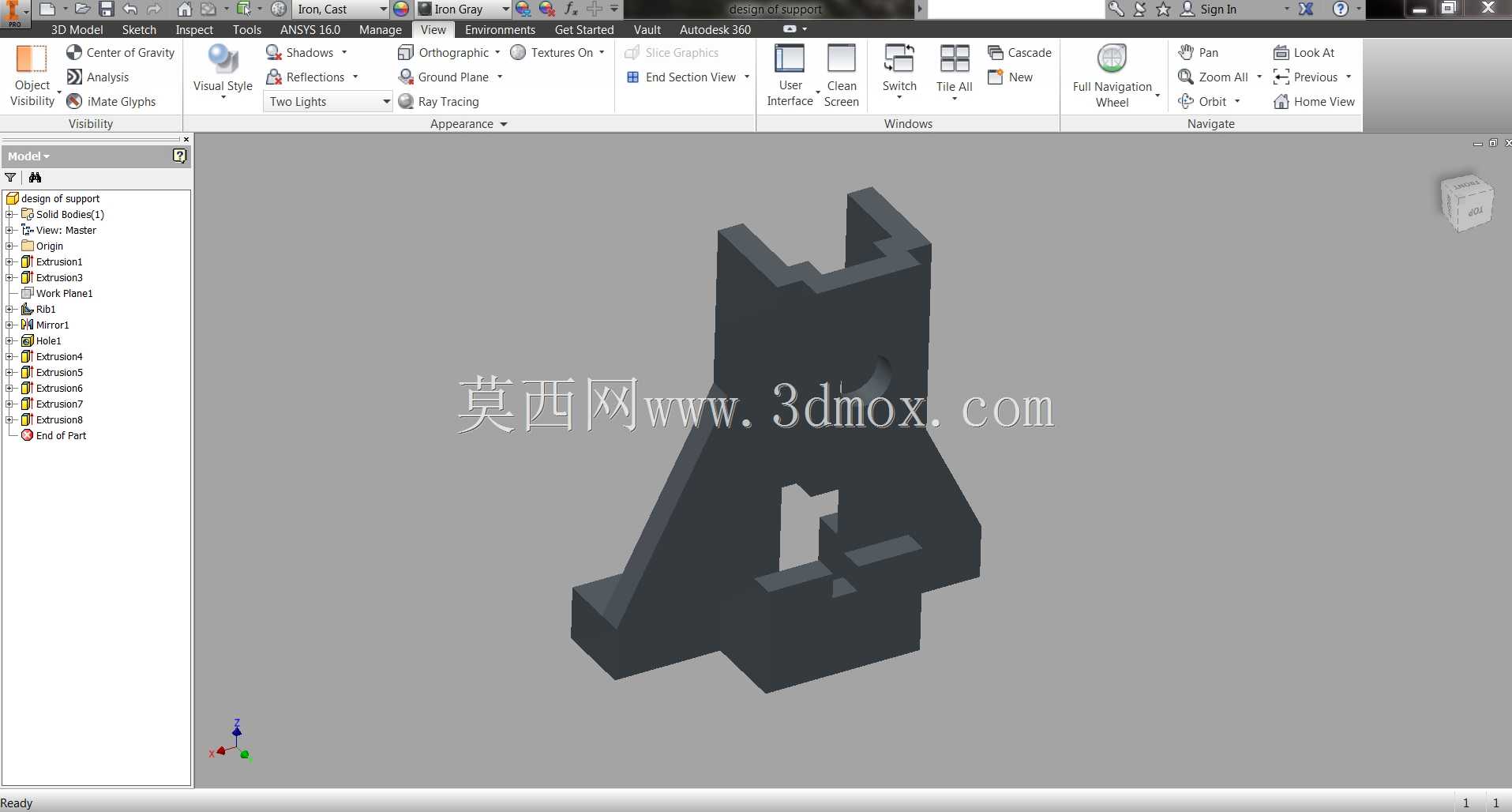

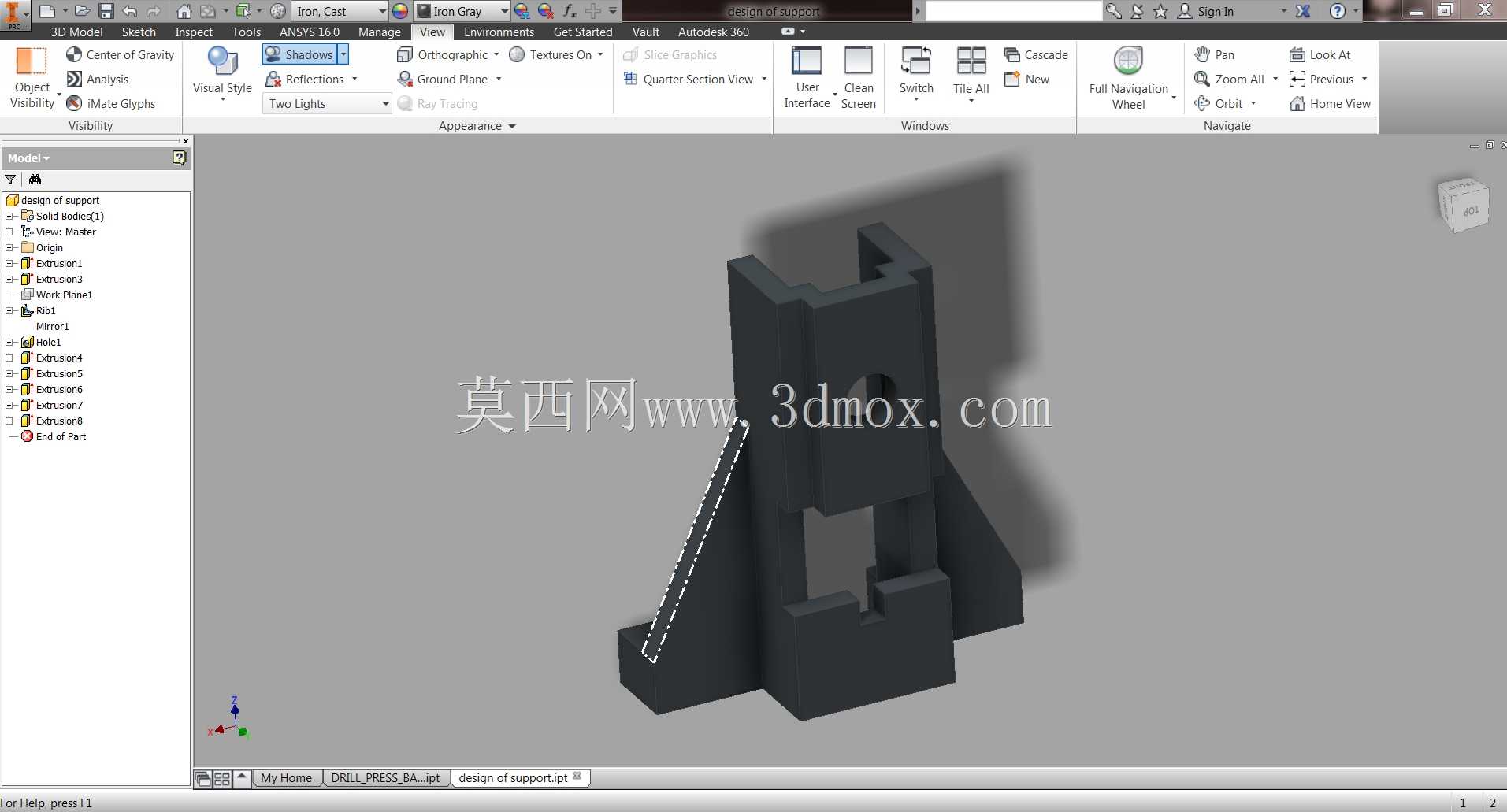

这类带单侧斜向加强筋的立式支撑构件，多应用在中小型自动化生产线的工位架体、检测设备的内部承托结构，以及小型专用机床的辅助支撑部位，主要承担上部功能模组的竖向承重，同时抵消设备运行过程中产生的侧向倾覆力矩，避免上部安装的检测头、小型执行元件出现位置偏移。从结构设计逻辑来看，主体采用立式中空框架构型，并非实心结构，在保证整体刚性的前提下尽可能降低构件自重，减少对下部安装基面的载荷压力；单侧设置的斜向加强筋从底部安装端一直延伸到主体中上部受力集中区域，对应上部载荷的传力路径做补强，能有效避免长期承重下构件出现弯折变形，筋板的厚度与主体立板厚度保持一致，焊接或一体成型时的应力分布更均匀，不会出现局部应力集中导致的开裂问题。构件底部设置了带安装槽的定位基座，安装槽的宽度适配常规工业铝型材的槽口尺寸，也可通过螺栓直接固定在钢板焊接的工作台台面上，安装边界预留了足够的螺栓操作空间，不需要额外做安装位的二次加工即可完成装配；上部的卡槽结构做了等宽限位设计，可直接卡入对应规格的型材横梁或功能模组安装板，装配时不需要额外做定位调整，能大幅缩短现场组装的工时。实际应用中，这类支撑件的竖向承重能力可覆盖50kg以内的上部模组载荷，侧向抗扭能力可适配常规气动元件往复动作产生的冲击力，不需要额外增加辅助支撑结构；中空的主体内腔还可预留走线空间，设备的传感器线缆、气管可从内腔穿过，避免线缆外露被运动部件剐蹭，提升设备整体的布线整洁度与运行安全性。设计时针对安装配合面做了平面度公差约束，底部安装面与上部承载面的平行度控制在合理范围内，保证上部安装的功能模组不会出现安装倾斜，确保检测、执行动作的精度符合工艺要求；构件的棱边均做了倒角处理，避免装配过程中划伤操作人员，也能减少应力集中带来的结构失效风险。
