电动剪叉式液压升降作业平台结构

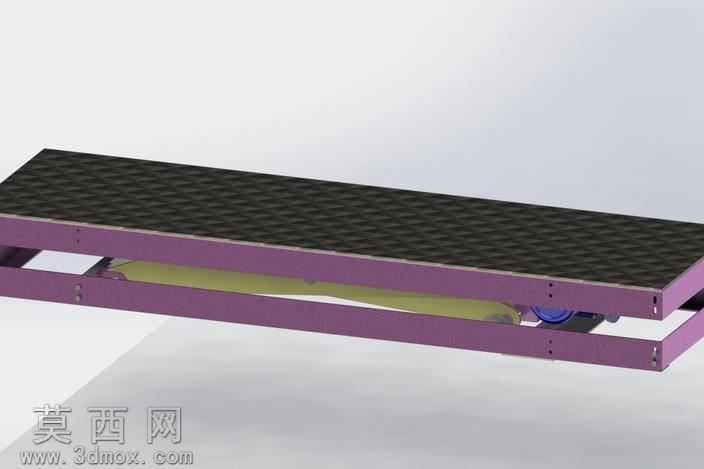

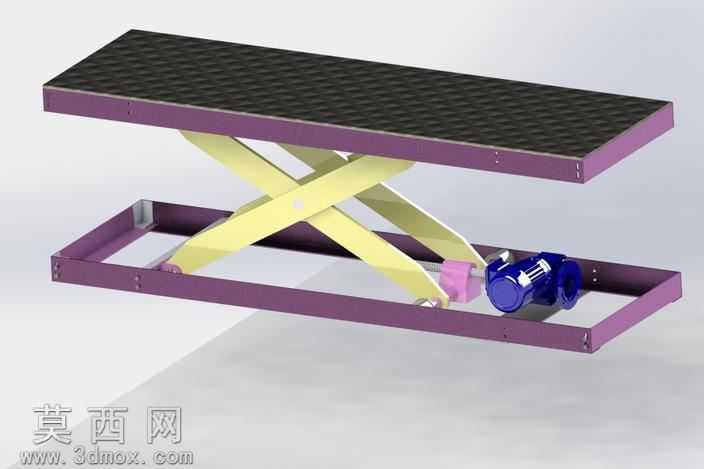

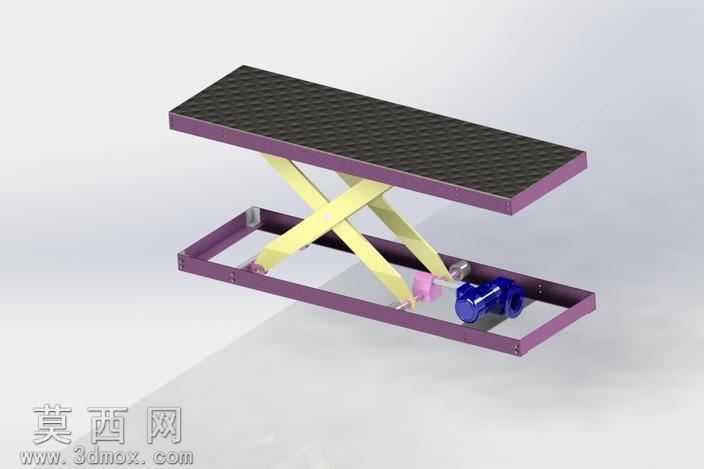

本作品为电动剪叉式升降作业平台的三维建模成果，建模过程中首先完成整体结构的比例规划，确定上下承载平台、剪叉臂组、底部安装框架、动力驱动单元的尺寸匹配关系，保证各部件装配无干涉。建模阶段先搭建底部矩形安装框架，采用型钢拼接的结构形式，预留动力单元的安装定位孔位与剪叉臂的铰接安装座；随后构建两组交叉布置的剪叉臂结构，剪叉臂之间通过中心铰接轴实现转动配合，臂体两端分别与上下平台的滑动座、固定铰接座连接，保证升降过程中剪叉臂的开合动作顺畅，无卡滞问题。上部承载平台表面设计防滑纹理结构，平台边缘设置包边强化结构强度，底部对应剪叉臂的连接位置预留滑动导轨与铰接点位，保证平台升降过程中保持水平状态。动力单元部分集成了电动液压驱动组件，包含驱动电机、液压泵体、传动连接部件，建模时还原了电机的散热筋、接线端、泵体的接口结构，以及动力单元与剪叉臂之间的传动推块结构，清晰展示电动驱动下液压推动剪叉臂开合实现升降的传动逻辑。材质渲染阶段，为上下承载平台框架赋予紫色金属烤漆材质，还原金属构件的漆面质感与轻微反光效果；剪叉臂部分赋予浅黄色金属漆面材质，区分结构部件的视觉层次；驱动电机部分赋予深蓝色金属漆材质，液压部件与传动件赋予金属银灰材质，平台表面的防滑层赋予黑色防滑橡胶材质，还原防滑垫的哑光粗糙质感；底部框架的安装面赋予哑光金属材质，整体渲染效果清晰区分不同功能部件，直观展示各部分的结构特征。设计过程中重点考量了剪叉机构的运动合理性，通过铰接点的位置优化保证升降行程内的结构稳定性，动力单元的布局紧凑合理，充分利用底部框架的内部空间，避免部件外露造成的安全隐患，整体结构简洁实用，可用于小型固定式升降作业场景的结构参考，建模时严格遵循机械装配的公差配合逻辑，所有铰接位置、安装孔位、连接结构都符合实际机械加工与装配的工艺要求，能够直观展示剪叉式升降设备的完整工作原理与结构组成。
