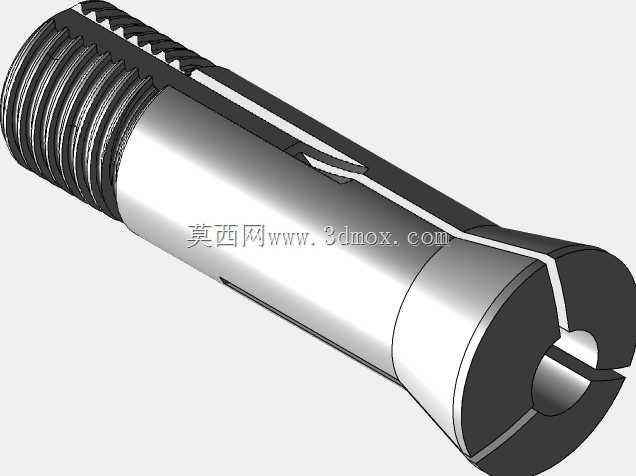

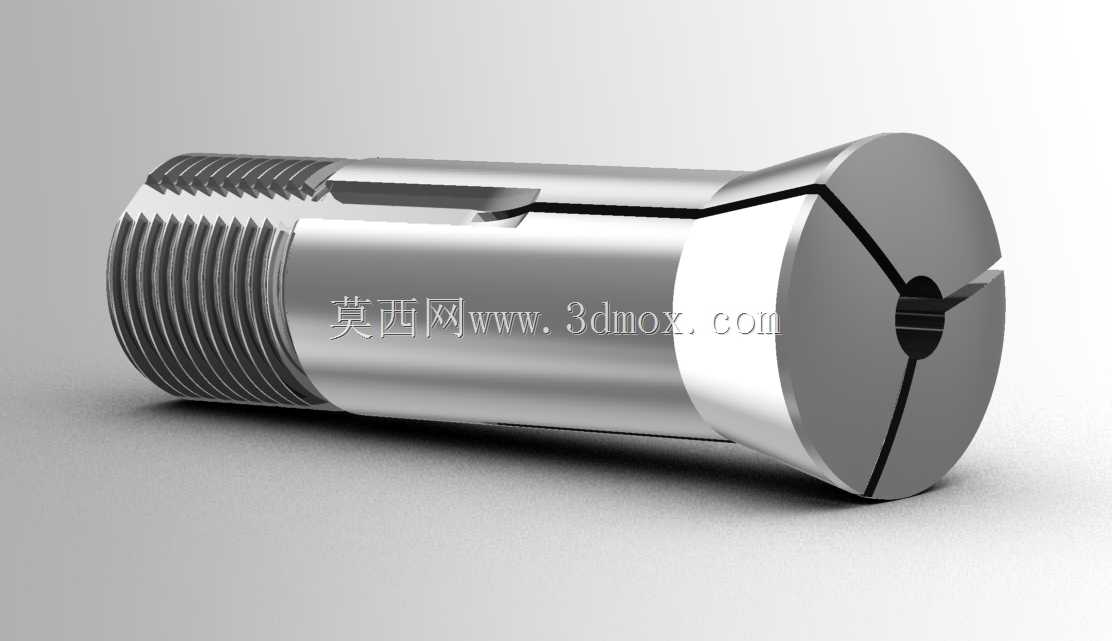

高精度肖布林W12W20弹簧夹头结构

这类弹性夹头是走心机、小型精密车床、磨床主轴端的核心夹持部件，日常在小直径棒料加工、细长轴类零件二次精加工场景里使用频率极高，相比三爪卡盘，它的夹持同轴度能控制在微米级，高速旋转时的动平衡表现更稳定，加工细棒料时不会出现工件甩动、振纹的问题。设计这类夹头的时候，首先要匹配对应主轴的锥面配合精度，尾部的外螺纹是用来和主轴的拉紧机构连接，拉紧时夹头沿锥面轴向移动，三条均匀分布的开槽会同步向内收缩，均匀包裹住工件外圆，不会像三爪那样因为卡爪间隙出现夹持偏心的问题。夹头的开槽是从头部一直延伸到靠近螺纹段的位置，开槽的宽度、末端的应力释放圆弧都要经过计算，既保证收缩时的弹性变形量足够覆盖对应规格的棒料公差，又要避免反复松紧后开槽根部出现疲劳开裂，延长夹头的使用寿命。W12和W20两个规格分别对应不同的主轴安装接口，安装时要保证夹头外锥面和主轴内锥面的贴合率达到85%以上，贴合区域集中在锥面中段，不能出现锥面大头或者小头单独贴合的情况，否则拉紧后会出现夹持偏摆，加工出的零件同轴度超差。夹头的内孔是直接和工件接触的部位，不同的内孔直径对应不同直径的棒料，内孔的圆柱度、表面粗糙度直接影响夹持力的均匀性，如果内孔有磕碰、椭圆的情况，夹紧后棒料会出现偏斜，加工出的零件外圆会出现锥度、圆度超差的问题。头部的端面是和主轴端的定位面贴合的，安装时要清理干净端面的切屑、油污，避免端面垫渣导致夹头装夹倾斜。尾部的螺纹要和拉紧螺帽的螺纹配合顺畅，不能有卡滞，否则拉紧时夹头受力不均，收缩量不一致，会出现夹不紧或者夹伤工件表面的情况。这类夹头适合夹持冷拉圆棒、磨光棒料，在精密小零件批量加工场景里，换料时只需要松开拉紧机构就能更换棒料，重复定位精度高，能有效减少装夹找正的辅助时间，提升小零件加工的生产效率。日常使用时要注意避免夹头内孔进入铁屑，夹紧前要清理棒料表面的氧化皮、毛刺，防止铁屑垫在内孔和工件之间，划伤夹头内孔或者导致夹持偏心，影响后续加工精度。
