费斯托气动闸板驱动气缸结构设计

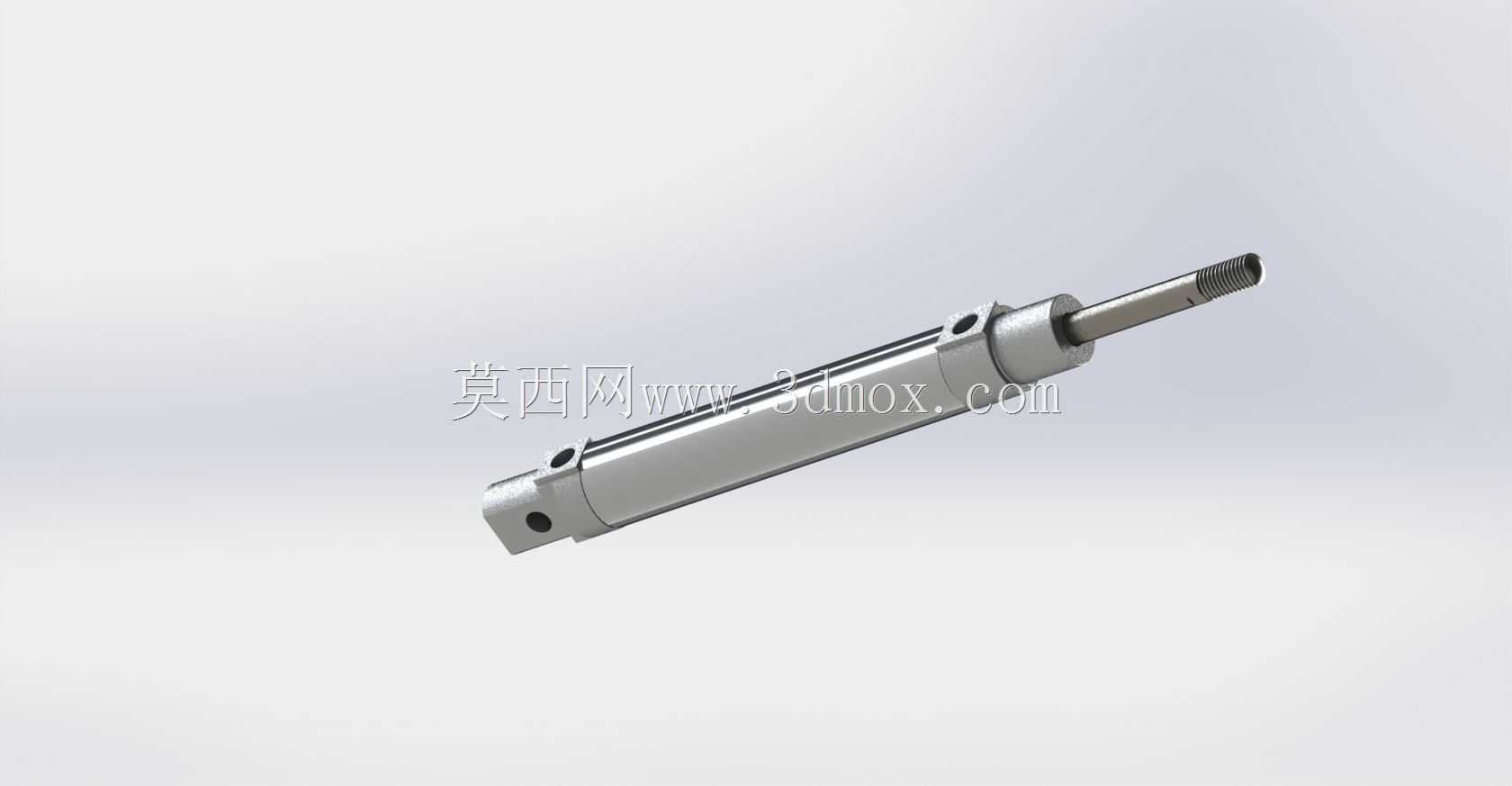

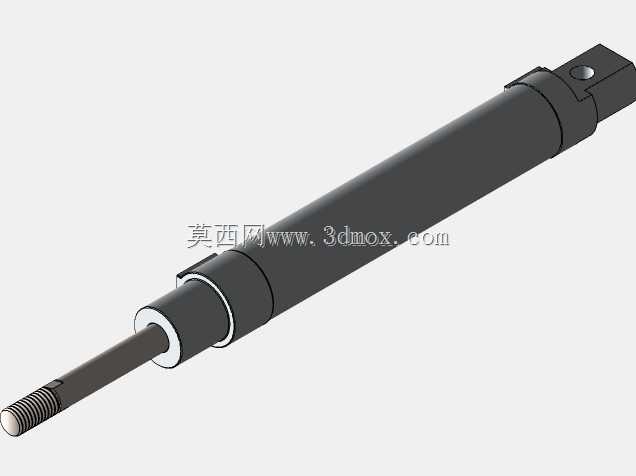

在流体输送管线的闸板类截流机构中，这类紧凑型气动直线执行元件是替代手动操作、提升设备自动化程度的核心部件，常配套在粉体输送闸阀、浆液截断闸板、小型物料截止闸门上，依靠压缩空气作为动力源完成闸板的直线往复启闭动作，相比电动执行结构响应速度更快，结构更简单，在有防爆要求的粉体加工、化工配料、污水处理截流工位适配性极强。从结构设计逻辑来看，该气缸采用了单杆双作用的气路布局，缸筒两端预留的铰接安装孔可直接适配摆式安装场景，避免活塞杆承受径向偏载，这也是针对闸板驱动场景做的适配——闸板在启闭过程中容易因物料卡滞产生微小径向偏移，铰接安装结构可以让缸体随受力方向小幅摆动，抵消径向力对活塞杆密封件的磨损，大幅延长密封件的使用寿命。活塞杆端部采用外螺纹连接结构，可直接通过锁紧螺母与闸板驱动端连接，无需额外设计过渡连接接头，减少装配环节的累计误差。缸体外形采用光滑圆柱结构，没有多余的外置凸起部件，在粉尘较多的工况下不容易积料，日常清洁维护更方便，安装时需要预留的径向空间更小，适合在设备内部紧凑的安装位布置。从安装边界来看，该气缸的轴向安装尺寸需匹配闸板的额定行程，预留足够的活塞杆伸出余量，避免活塞运行到行程末端时与端盖发生刚性撞击；径向安装空间需要在缸体外径基础上两侧各预留不小于10mm的操作间隙，方便气路接头的安装与后期维护。气路接口布置在缸体两端的侧方位，可适配快插式气动接头，装配时气管走向可顺着缸体轴向排布，不会额外占用径向空间。设计过程中针对闸板驱动的负载特性做了结构强化，活塞杆表面做了硬化处理，耐受闸板动作带来的轻微径向摩擦，缸筒内壁的加工精度控制在合理范围，保证活塞运行顺畅无卡滞，两端的缓冲结构可降低活塞到达行程末端的冲击噪音，减少对闸板密封面的撞击损伤。在实际选型适配时，可根据闸板的启闭阻力、工作气压计算所需的气缸推力，匹配对应缸径的规格，该结构的安装孔距、活塞杆连接螺纹尺寸都遵循常规气动元件的通用尺寸规范，可直接替换同规格的其他品牌同类型气缸，降低设备备件的储备成本。
