模架侧面冲击梁结构模座

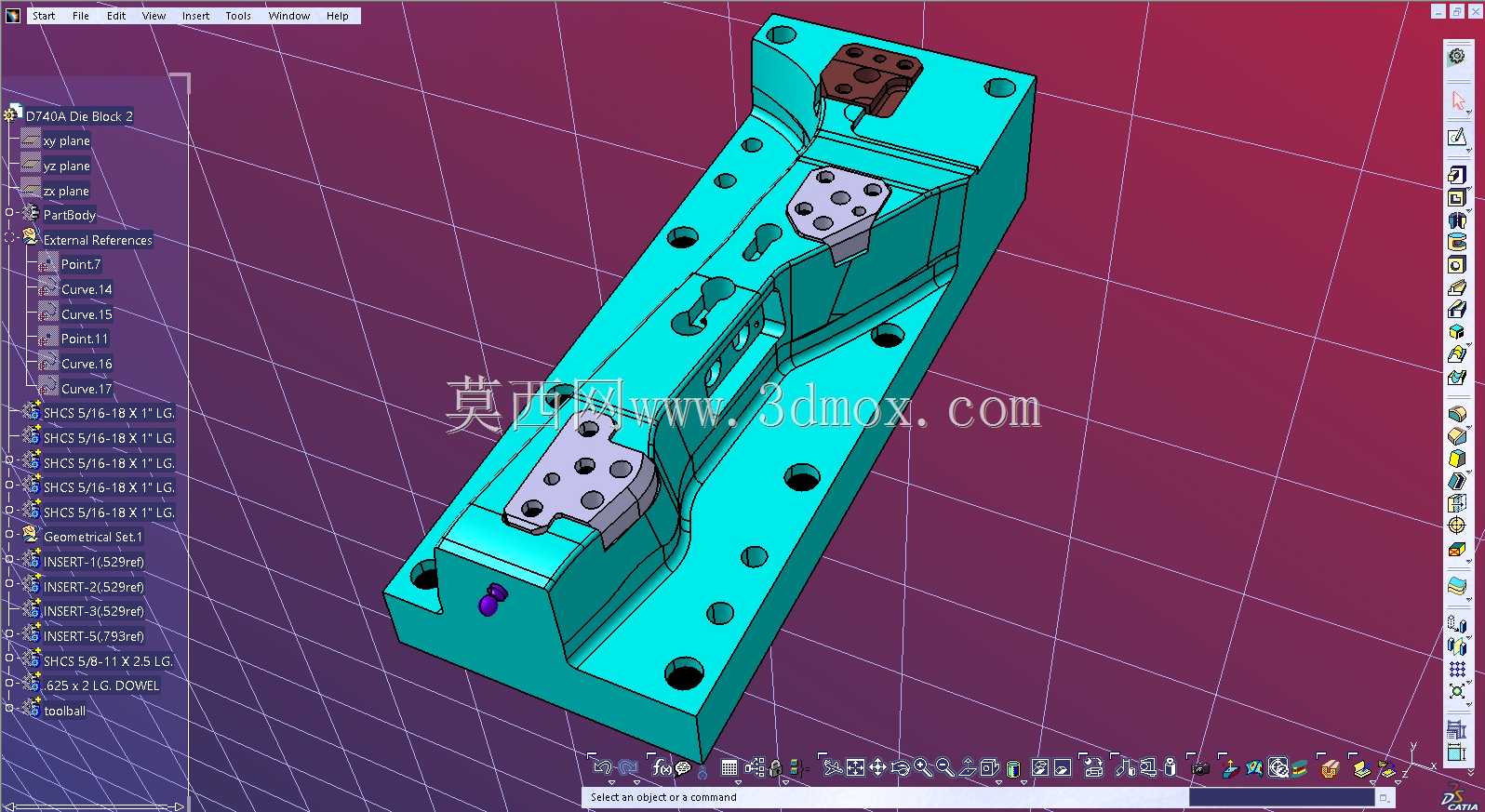

该模座构件主要应用于冲压类工装的模架侧部承载场景，承担侧冲工序的载荷传递与部件定位功能，在连续模、单工序侧冲模中作为侧冲机构的安装基体使用，可直接固定于模架对应侧装位，为侧冲滑块、驱动块、复位组件提供稳定的安装基准与受力支撑。从结构设计来看，主体采用长条形一体化铸钢基体加工成型，整体沿长度方向设置多组阶梯式安装孔位，孔位排布匹配标准模架的侧装螺孔间距，无需额外加工转接板即可完成对位安装，有效缩减工装装配的调试周期。基体上设置的多组沉孔与通孔分别对应不同功能组件的固定需求，其中大直径沉孔用于侧冲驱动凸轮的轴座安装，中小规格通孔用于滑块导轨、复位弹簧座、行程限位块的锁紧固定，孔位公差按IT7级加工精度预留，可保证各组件装配后同轴度、平行度满足侧冲工序的精度要求。基体上的凸台与凹槽结构并非冗余设计，沿长度方向分布的减重槽在保证整体刚性的前提下降低了构件自重，避免模架开合过程中因侧部重量过大导致的导柱偏磨问题；端部的定位凸台可与模架上的对应卡槽配合，实现装配时的快速对位，减少人工找正的时间成本。安装边界方面，构件整体为长条形等截面基础形态，安装面平面度要求控制在0.02mm以内，与模架贴合后无间隙，可避免侧冲作业时受交变载荷产生的振动松动；侧面预留的斜楔安装面角度匹配常用侧冲机构的驱动角度，可直接适配标准规格的侧冲滑块组件，无需对基体进行二次修磨。实际使用过程中，该模座可承受侧冲工序的周期性冲击载荷，基体材料的热处理硬度匹配模具工作工况，长期作业下不易出现变形、开裂问题，各安装孔位的位置精度可保证侧冲凸模的对中精度，避免冲切过程中出现毛刺、啃模等质量问题。设计阶段充分考虑了加工工艺性，所有外部棱角均设置工艺倒角，既避免装配过程中划伤操作人员，也可减少热处理过程中的应力集中问题；内部油路预留通道可接入模架的集中润滑系统，为侧冲滑块的往复运动提供持续润滑，降低构件磨损速率，延长工装整体使用寿命。
