插销式限位锁止固定装置结构设计

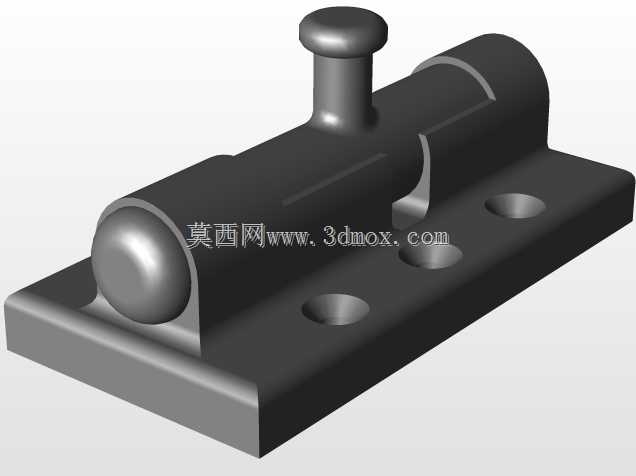

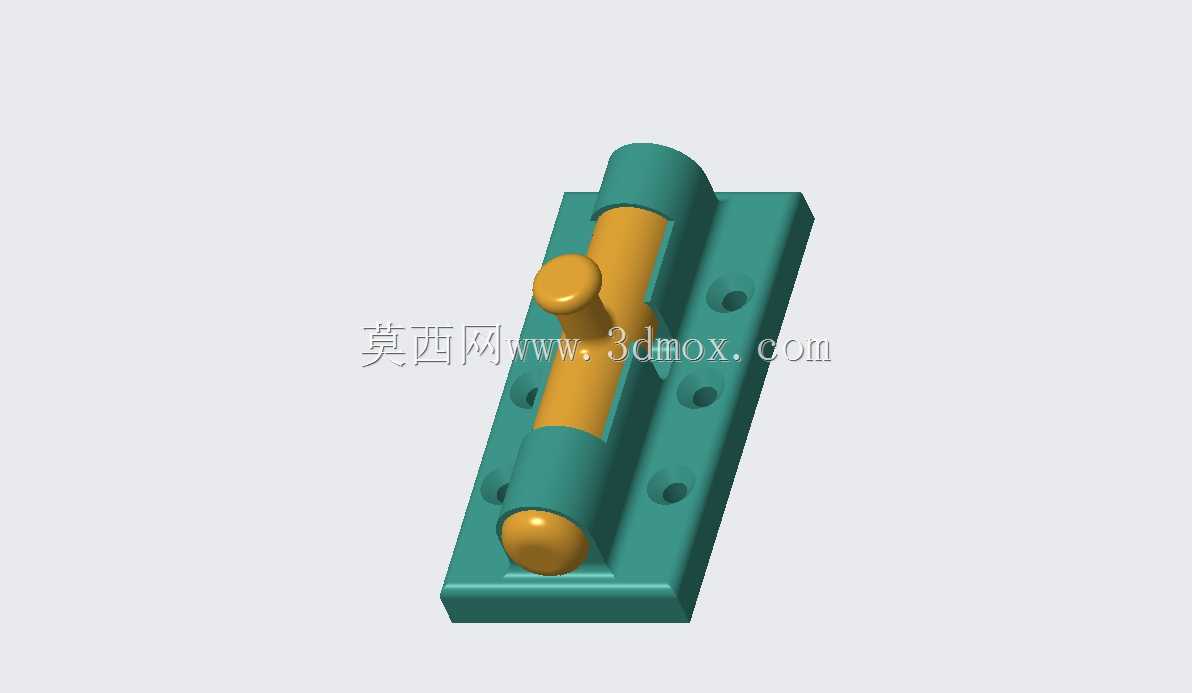

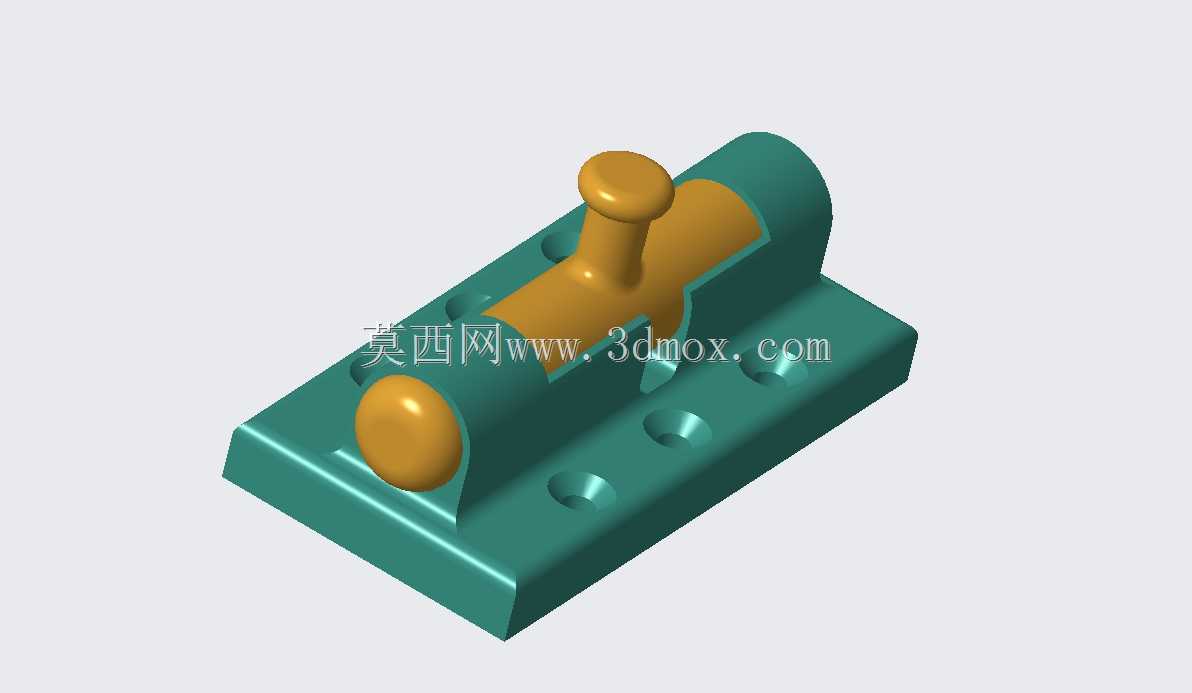

这类插销式限位锁止构件，常应用在需要对两个可相对运动的分离部件做位置锁定的工业场景中，比如工装夹具的工位锁定、小型设备检修门的位置固定、输送线旁侧挡停机构的位置保持、非标自动化设备活动模组的行程限位锁止，都能见到同原理结构的应用。它的核心作用是在需要保持部件相对位置时，通过插销的嵌入配合阻断两个构件的相对运动路径，避免非预期的位移引发设备故障或者操作安全隐患，相比摩擦式锁止结构，这种刚性嵌合的锁止方式抗载荷能力更强，不会因为长期受振出现松脱移位的问题。从结构设计逻辑来看，底座部分做了带沉头安装孔的平板结构，四个安装孔对称分布在底座两侧，安装时可以通过内六角螺栓直接将整个锁体固定在静止的基体构件上，沉头孔的设计可以让螺栓头部完全沉入安装面以下，不会突出表面干涉活动部件的运动路径，底座的安装平面做了铣平处理，保证安装后锁体的位置精度，避免插销运动出现卡滞。上部的筒状结构是插销的导向腔体，内壁和插销杆身做小间隙配合，既保证插销可以顺畅滑动，又能限制插销的径向晃动，提升锁止对位的精度；插销头部做了圆弧形过渡设计，在对位插入锁孔时，即使两个部件存在小范围的位置偏差，圆弧导向面也能引导插销顺利进入对位孔，不需要操作人员反复调整对位，降低操作难度。插销顶部的提钮做了加大的圆头结构，方便操作人员手动提拉操作，表面做了圆滑过渡没有尖锐棱角，长期操作也不会出现硌手的问题。设计时需要注意插销的伸出行程要满足锁止深度要求，一般嵌入对位构件的深度不小于插销杆径的1.2倍，保证受侧向载荷时不会出现插销脱出的问题；导向腔体的长度要覆盖插销杆身的三分之二以上，避免插销伸出后出现偏摆卡滞。安装边界上，底座的安装孔位间距需要和基体上的预设螺纹孔完全匹配，安装后要保证插销的运动方向和对位构件的锁孔轴线完全同轴，偏差不能超过0.2mm，否则会出现插销无法顺利插入或者锁止后受力不均的问题；插销完全缩回时，头部不能突出于锁体的配合端面，避免活动部件移动时和插销头部发生碰撞干涉。这类结构没有复杂的弹性元件或者传动构件，整体结构简单可靠，维护成本极低，只需要定期在导向腔体内添加少量润滑脂，就能保证长期顺畅使用，在各类中小型工业设备的手动锁止工位上适用性很强。
