带键槽内孔斜齿螺旋齿轮三维设计

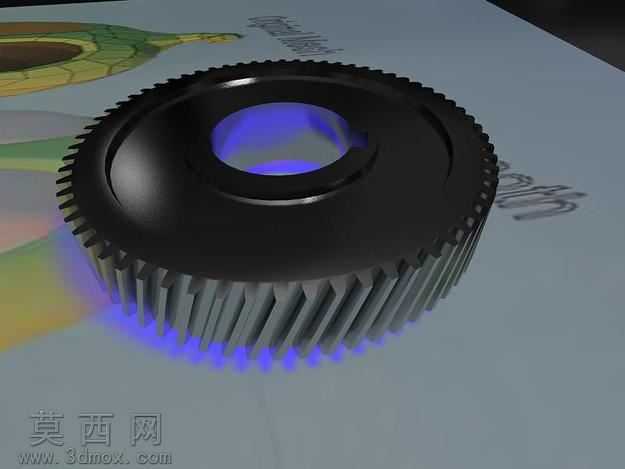

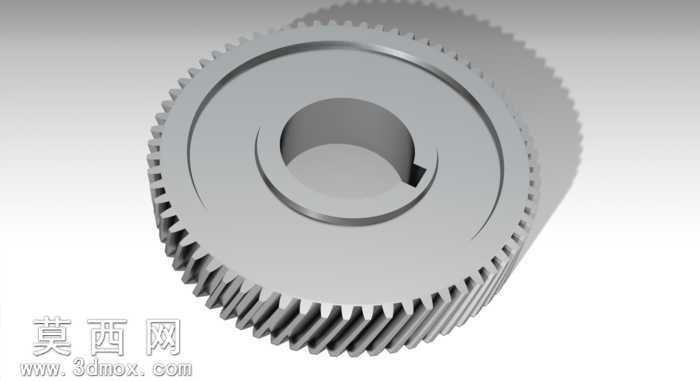

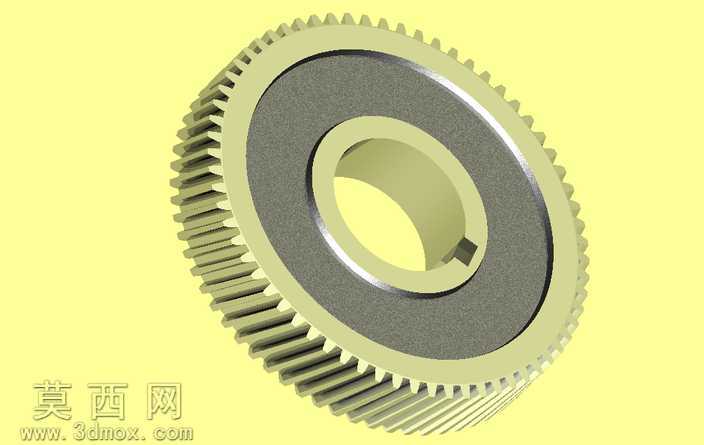

本作品为螺旋齿轮（斜齿轮）三维建模作品，建模过程依托主流三维机械设计软件完成，整体建模逻辑遵循机械零件设计规范，从基础特征搭建到细节结构完善均严格贴合实际工业齿轮的设计要求。建模初始阶段首先确定齿轮的核心参数基准，以齿轮中心轴线为全局设计参考，先绘制内孔的截面草图，精准绘制出带单键槽的内孔轮廓，通过拉伸凸台特征生成齿轮的基体轮毂部分，保证内孔与键槽的尺寸公差符合轴孔配合的通用设计标准，确保后续虚拟装配时可与对应传动轴实现精准的键连接定位。完成基体搭建后，进入轮齿部分的建模流程，首先根据螺旋齿轮的设计参数计算齿廓渐开线的基准坐标，通过软件的方程式驱动曲线功能生成精准的渐开线齿廓轮廓，再结合螺旋角参数绘制螺旋引导线，通过扫描切除特征沿螺旋路径生成单个轮齿的实体结构，之后通过圆周阵列特征，以齿轮中心轴线为阵列基准，按照设定的齿数完成全部轮齿的均匀阵列，保证每个轮齿的齿距、齿厚、螺旋角完全一致，避免出现齿形错位影响传动啮合精度的问题。轮齿建模完成后，对齿轮的端面、轮毂过渡位置添加合适的圆角特征，消除尖锐棱角，还原实际机加工零件的工艺特征，同时对齿轮两端的轮齿边缘添加倒角特征，模拟实际齿轮加工过程中的齿端倒角工序，降低齿轮装配啮合时的边缘应力集中问题。材质与渲染阶段，为模型赋予接近实际工业齿轮的金属材质，调整材质的粗糙度、金属度参数，还原调质钢齿轮的哑光金属质感，通过添加柔和的环境光源与定向补光，清晰展现轮齿的螺旋走向、齿面曲面形态以及内孔键槽的结构细节，渲染视角选取斜向正视角度，可同时观察到齿轮的端面轮廓、内孔键槽结构以及轮齿的螺旋排布形态，直观呈现零件的整体结构特征。结构设计上，该齿轮采用单排斜齿结构，内孔设置标准平键槽用于周向传动定位，轮毂部分厚度与轮齿宽度保持一致，整体结构紧凑，轮齿的螺旋角设计可有效提升齿轮传动的重合度，降低传动过程中的冲击与噪音，适用于平行轴之间的动力传递场景，建模过程中所有特征均保留完整的参数化建模历史，可根据实际传动需求修改齿数、模数、螺旋角、内孔直径、键槽尺寸等核心参数，快速生成不同规格的同类型螺旋齿轮模型，为后续的虚拟装配、运动仿真、工程图导出提供完整的三维模型基础。
