户外便携箱式工业设备结构设计

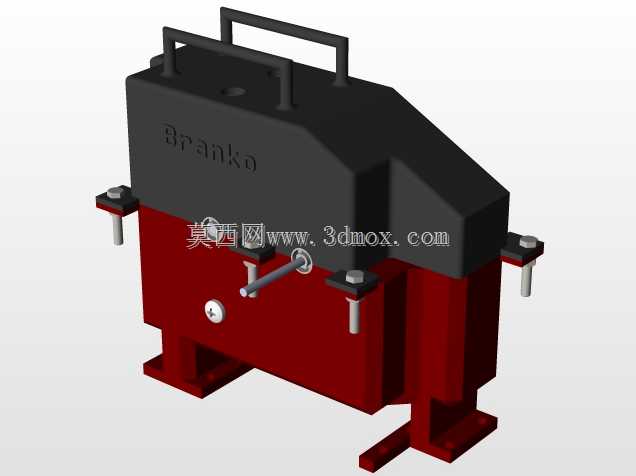

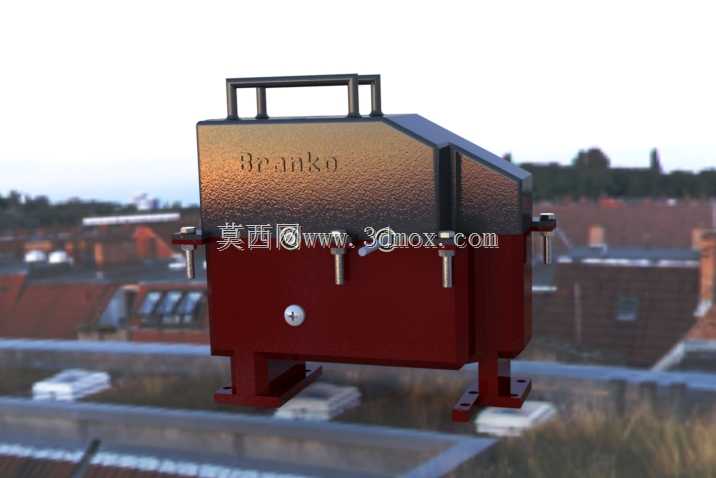

这款箱式工业设备的结构设计，首先考虑到户外露天部署的使用场景，整体采用上下分舱的壳体布局，上半部分做了斜切式顶盖设计，既可以减少户外积水、积雪在顶面的堆积，也能为内部核心组件预留出倾斜的安装空间，适配内部元件的排布逻辑。顶部集成的一体式提手采用圆弧过渡的金属弯折结构，提手与顶盖的连接位置做了局部加厚的加强筋处理，单手提携时受力均匀，不会出现壳体局部变形的问题，满足短距离人工转运的需求。设备下半部分的主体壳体采用酒红色金属涂装，正面设置了带锁止结构的检修舱门，舱门与壳体的贴合面预留了密封胶条的安装槽位，能够阻挡户外扬尘、雨水侵入设备内部，适配屋顶、野外基站这类长期暴露在自然环境中的安装场景。底部的支撑脚采用L型弯折的金属支架，每个支架上都预留了两个长圆形的安装固定孔，安装时可以根据现场基座的螺栓孔位做小幅的位置调整，降低现场安装的对位难度，支撑脚与壳体主体的连接位置做了三角加强筋焊接，能够承受设备整体的重量负载，同时避免运输过程中的震动导致连接位置开裂。设备侧面均匀布置了多个快接式接线端子，端子的安装位置做了向外凸起的防水檐设计，接线完成后线缆自然向下弯折，不会让雨水顺着线缆流进端子接口内部。从建模逻辑来看，整个壳体的钣金折弯参数都按照常规冷板折弯的工艺系数设置，所有的边角都做了R2的圆角倒钝处理，避免生产组装过程中划伤操作人员，壳体的拼接位置全部采用内嵌式螺丝固定，螺丝孔位都做了沉头处理，保证外表面的平整性，减少户外环境下的积灰死角。设备正面的锁具采用通用型转舌锁，后期维护时可以快速开启舱门，不需要额外配备特殊工具，锁具周围的壳体做了局部加厚处理，避免长期开关锁导致的局部磨损。整体的外形尺寸控制在单人可搬运的范围内，安装时不需要大型吊装设备，两名操作人员即可完成就位与固定，适配老旧建筑屋顶、山区监测点位这类大型设备无法进入的部署场景。内部的安装板采用可抽拉式设计，维护时只需要松开侧面的固定螺丝，即可将内部元件整体抽出，不需要完全拆解设备外壳，大幅降低后期运维的操作难度。
