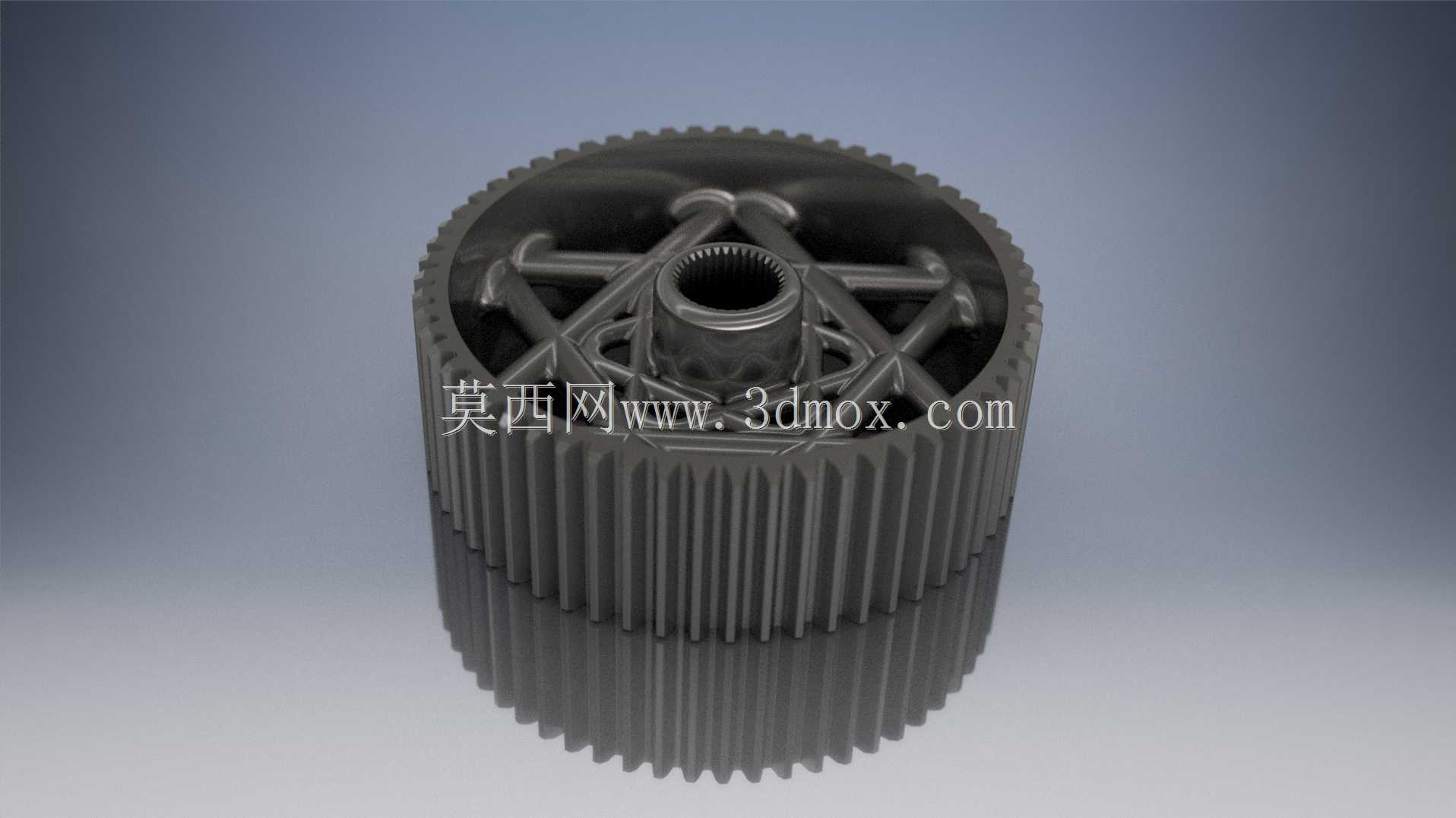

带内齿圈结构的一体式传动齿轮构件

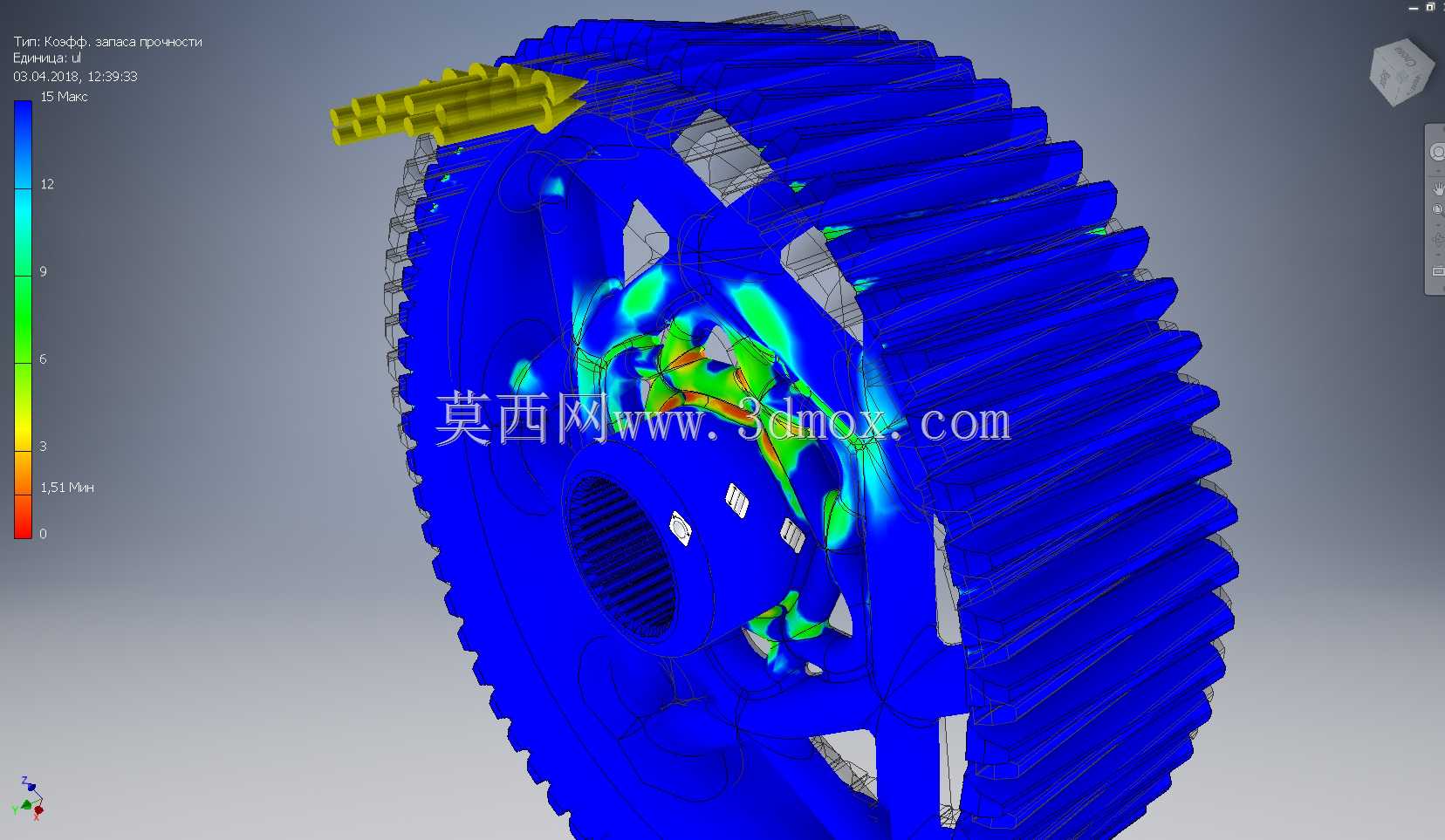

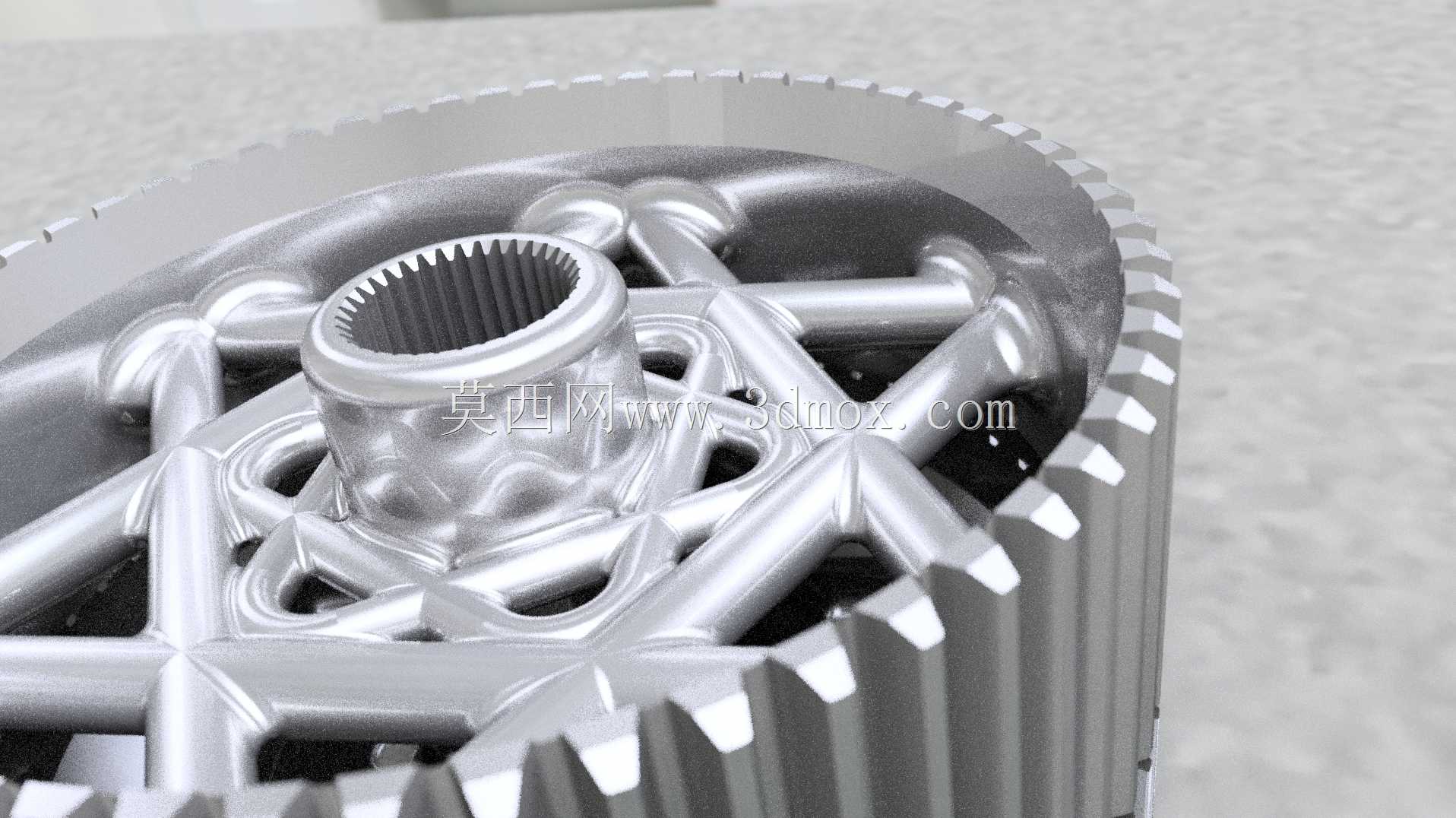

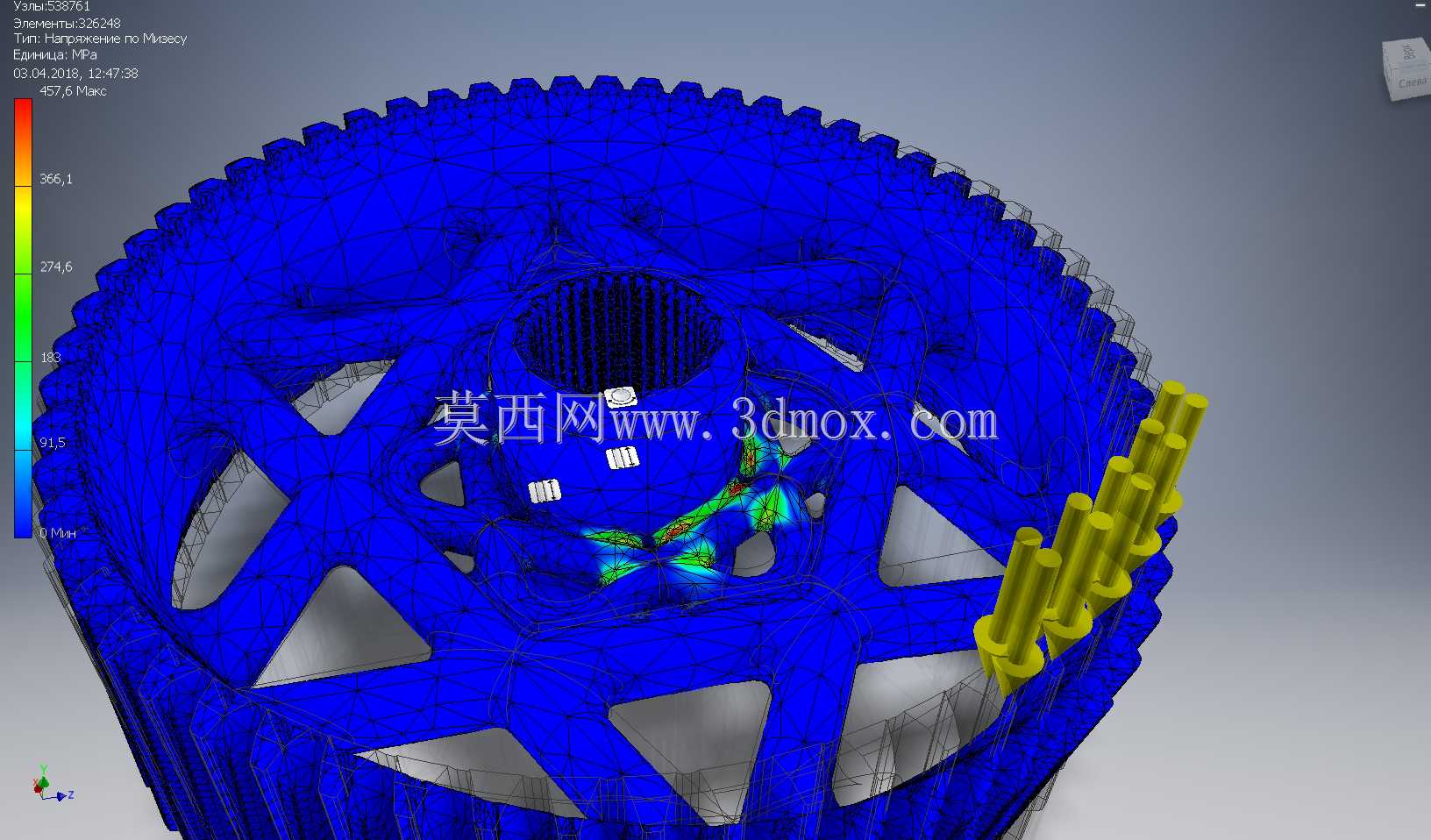

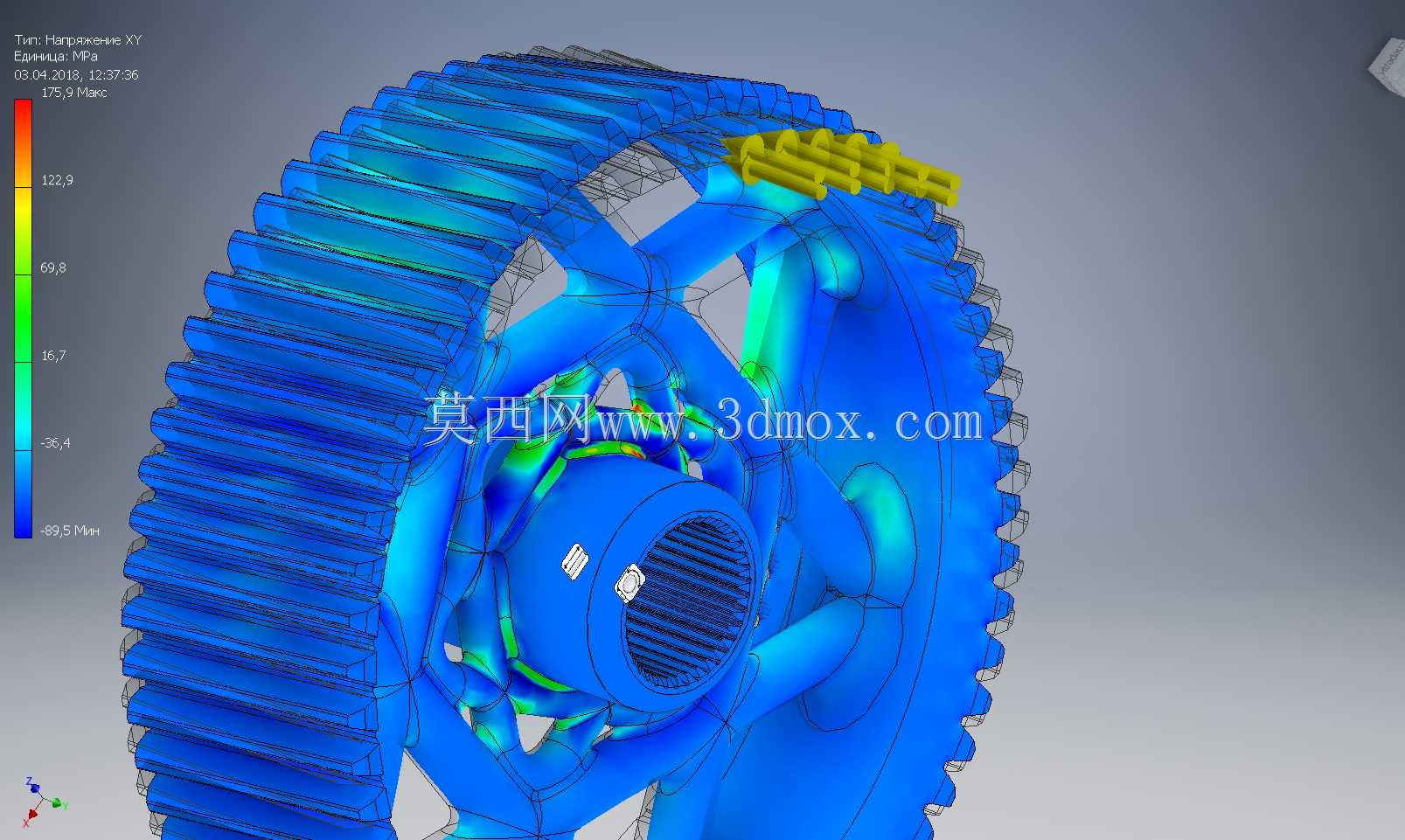

这款带内齿圈的一体式齿轮构件，主要适配行星轮系传动场景，常见于中小功率减速装置、电动工具传动模组、小型伺服传动单元中，承担动力分流、扭矩传递与转速匹配的核心作用。不同于常规分体式内齿圈与轮毂的装配结构，该构件采用一体化成型设计思路，将外齿传动段、内齿啮合段、中部花键安装座以及内部加强筋结构整合为单一整体，从根源上规避了分体装配带来的同轴度误差、连接松动风险，也减少了装配工序的累计公差，能在紧凑的安装空间内实现更高的传动刚性。从结构细节来看，外齿段采用标准渐开线直齿齿形，齿向精度满足中等载荷下的平稳传动需求，齿顶与齿根均做了适配的圆角过渡，避免应力集中导致的齿面疲劳损伤；内齿圈的齿形参数与外齿段做了匹配性设计，可直接与行星轮完成啮合，无需额外加装内齿圈衬套。中部的花键安装座采用内花键结构，可直接与输入或输出轴配合传递扭矩，花键的定心方式采用齿侧定心，能保证高速运转下的对中精度，减少偏载带来的齿面磨损。内部的放射状加强筋连接内齿圈内壁与中部花键座，筋条的厚度与排布角度经过受力优化，在不额外增加构件整体重量的前提下，大幅提升了构件的抗扭刚度与径向承载能力，即使在瞬时冲击载荷下，也能避免齿圈变形导致的啮合卡滞。在安装边界上，该构件的轴向定位依靠齿段两端的台阶面实现，安装时无需额外加装轴向定位套，可直接嵌入对应传动腔的轴承位，外圆与传动腔内壁预留有适配的间隙，满足热胀冷缩的形变需求，同时齿面的润滑槽设计可保证运转时润滑脂能均匀覆盖所有啮合齿面，减少干摩擦带来的损耗。这类一体式齿轮构件尤其适合对安装空间有严格限制、传动可靠性要求高的场景，比如手持电动工具的减速箱、小型自动化设备的传动模组、代步车的轮边减速单元，相比分体式结构，其装配效率更高，传动回差更小，长期运转的稳定性更优。设计过程中需要重点把控内齿与外齿的同轴度公差，以及花键座与齿圈的位置度要求，否则会出现行星轮啮合不均、运转噪音大、齿面偏磨等问题，建模时需对齿根过渡圆角、加强筋与齿圈的连接位置做应力校核，确保在额定扭矩下的结构强度满足使用寿命要求。
