D-sub公头插针式电连接器三维建模作品

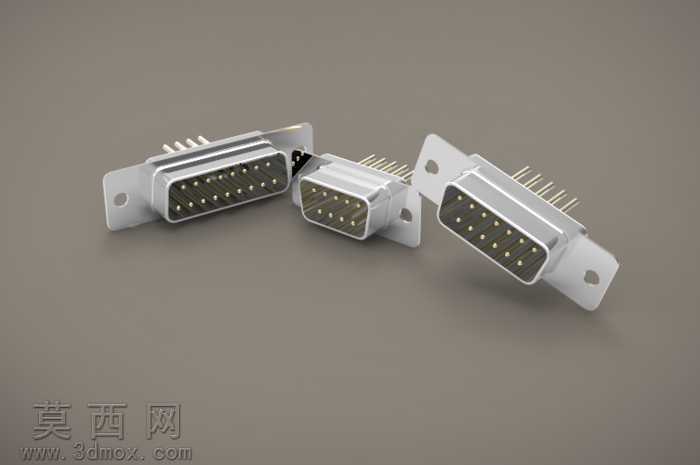

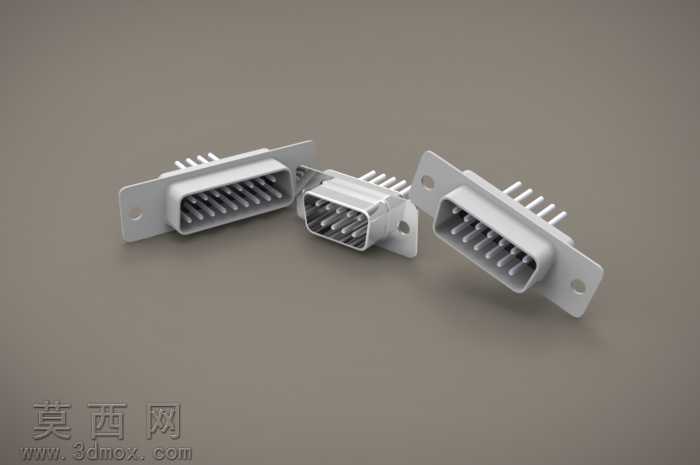

本作品为D-sub系列公头插针式电连接器的三维建模成果，建模过程严格遵循工业级电连接器的实际生产尺寸规范，完整还原了该类连接器的全部结构细节。建模阶段首先依据连接器的实物测绘尺寸，绘制金属安装法兰的基准草图，通过拉伸特征生成带安装固定孔的法兰基体，精准还原法兰两侧用于螺丝固定的通孔位置、法兰边缘的倒角细节，保证安装结构的尺寸公差符合实际装配要求。随后针对连接器的金属屏蔽外壳部分，采用抽壳、拉伸切除结合圆角特征的建模方式，还原外壳的弯折结构、屏蔽腔体的内部空间，同时对外壳表面的哑光金属质感做了结构层面的细节还原，保证外壳与内部绝缘基座的装配间隙符合真实产品的配合公差。接下来进行内部绝缘基座的建模，依据插针的排布规则绘制基座的截面草图，通过拉伸生成绝缘塑料基体，再使用阵列特征批量生成插针的安装孔位，精准控制每一个插针孔的间距、孔径，保证插针装配后的位置度符合电气连接的精度要求。插针部分采用旋转凸台特征生成单个插针的基体，还原插针接触端的圆头结构、焊接端的直插引脚结构，再按照标准D-sub连接器的针脚排布规则做线性阵列，完成全部插针的建模，同时还原插针与绝缘基座之间的过盈配合结构细节。渲染阶段针对不同部件赋予对应的材质属性：金属安装法兰与屏蔽外壳赋予哑光镀锌镍合金材质，调整材质的粗糙度、金属度参数，还原金属外壳的细腻磨砂质感与微弱反光效果；内部绝缘基座赋予黑色阻燃PBT塑料材质，调整材质的漫反射颜色与轻微的颗粒质感，还原工程塑料的哑光表面特性；金属插针赋予亮面镀金铜合金材质，还原插针接触端光亮的金属光泽与焊接端的哑光镀锡质感。场景布光采用多光源组合方案，主光源采用45度角柔光打亮连接器主体，辅助光源补全暗部细节，背光源勾勒金属部件的轮廓边缘，最终渲染出的效果图清晰展现了连接器的结构层次与材质质感，完整呈现了该类公头连接器的外观特征与结构细节，可用于电气设计选型、装配模拟、产品展示等多种场景。
