五支架拱形自行车停放遮雨棚结构

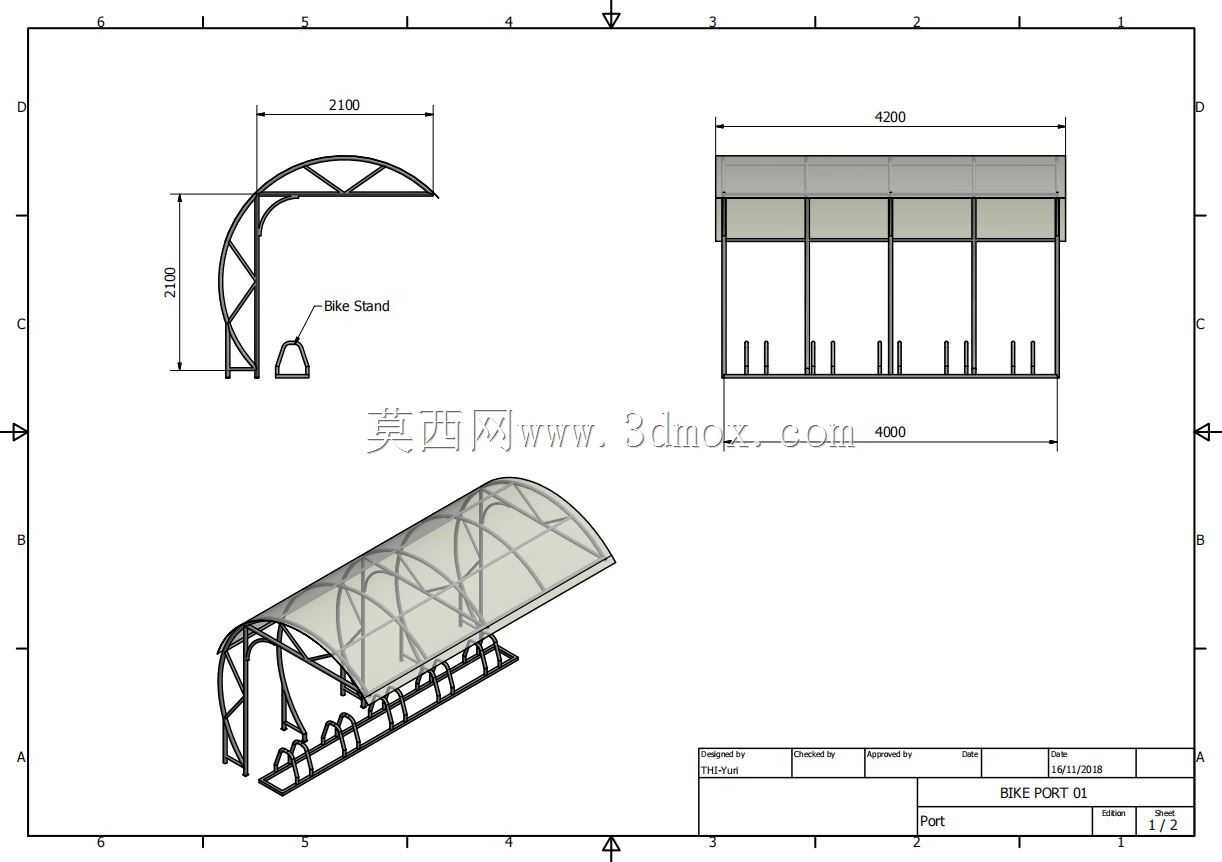

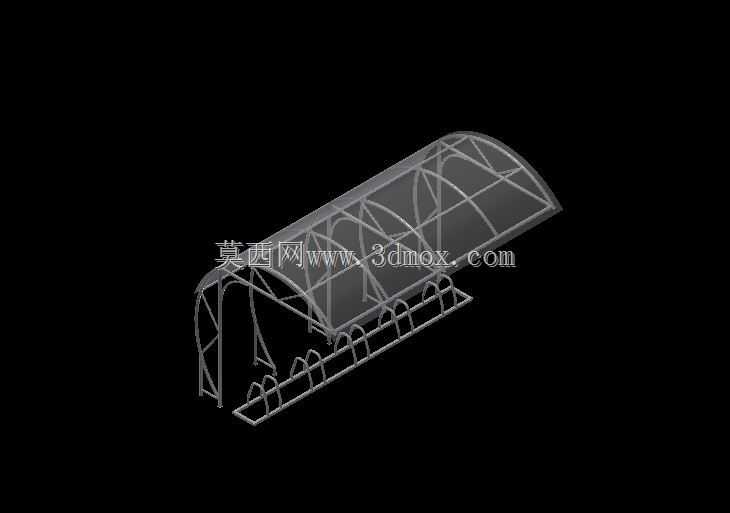

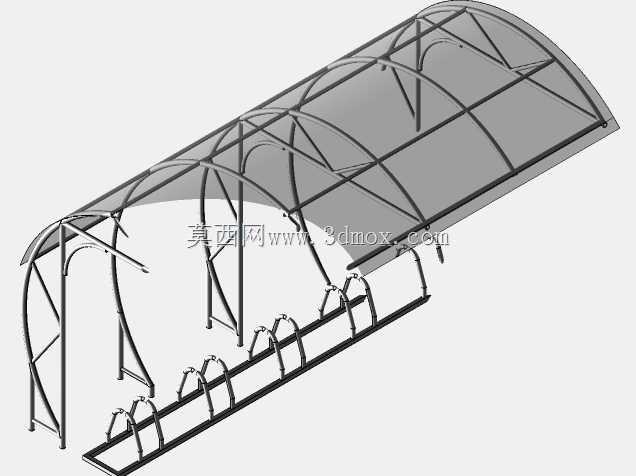

这款带拱形顶棚的自行车停放设施，主要应用于居民小区出入口、写字楼周边、校园教学区外侧、商圈非机动车停放区等场景，解决露天停放时自行车受日晒雨淋、停放秩序杂乱的实际问题。整体结构采用拱架式受力设计，顶棚支撑部分由五组平行的弧形主支架搭配横向连接杆件组成，弧形轮廓可让雨水顺着弧面自然流向棚体两侧，避免顶部积水增加结构荷载，同时拱形的受力特性可将顶部竖向荷载均匀传导至底部支撑立柱，降低单根杆件的受力负荷，提升整体抗风、抗积雪的结构稳定性。底部停放卡位采用一体式车架设计，每个卡位对应独立的车轮限位卡槽，可将自行车前轮卡入卡槽内，避免车辆倾倒、随意挪动，单排卡位可同时容纳多辆自行车有序停放，无需额外加装地锁等固定件。设计过程中优先考虑现场安装的便捷性，所有杆件均采用标准化模块化设计，主支架、横向连杆、底部卡位架均可在工厂预制完成后运输至现场拼接，无需现场大规模焊接作业，降低施工难度与安装周期。安装边界方面，棚体整体长度可根据实际停放需求调整，单组五支架结构的跨度适配常规26寸、27.5寸自行车的停放长度，顶棚最高点高度满足成年人推行自行车进出时无需低头避让，两侧支撑立柱的间距预留足够的推行通道，不会对车辆进出造成剐蹭。结构杆件的排布兼顾通透感与遮挡性，弧形支架之间的间距经过测算，既不会因杆件过密导致棚内采光不足，也不会因间距过大降低顶棚覆盖物的固定强度，底部卡位架的卡槽弧度适配常规自行车轮径，不会出现卡胎过紧取车困难、或是卡胎过松无法固定车辆的问题。整体结构无多余装饰性构件，所有杆件均承担实际受力作用，材料利用率高，后期维护仅需定期检查连接节点的紧固程度即可，适配各类户外露天场地的非机动车停放需求，可有效规范非机动车停放秩序，延长自行车外露部件的使用寿命。
