螺旋压紧式手动夹钳结构设计

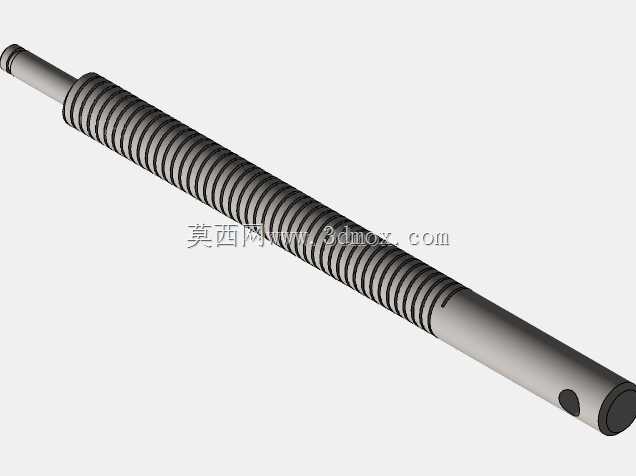

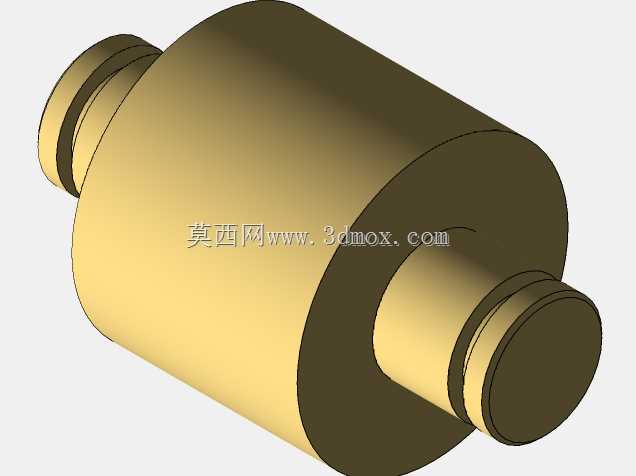

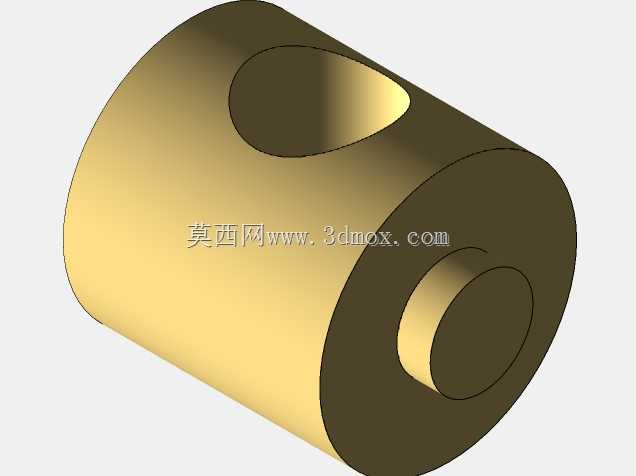

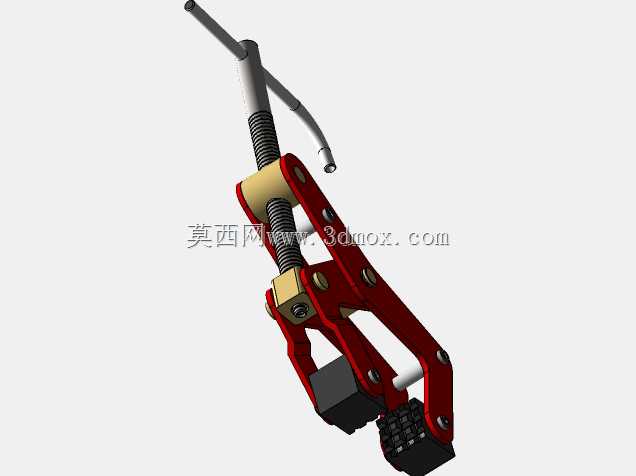

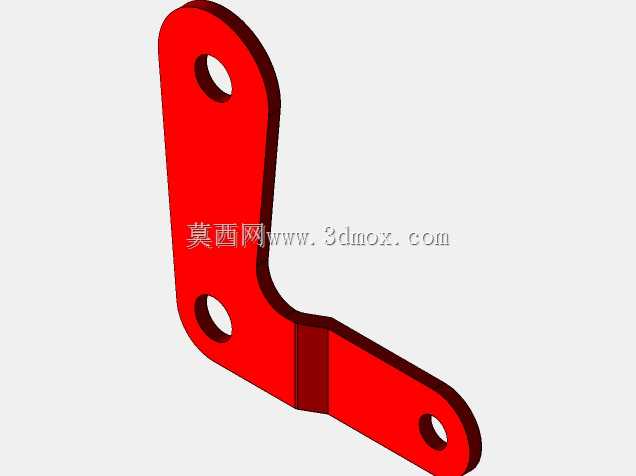

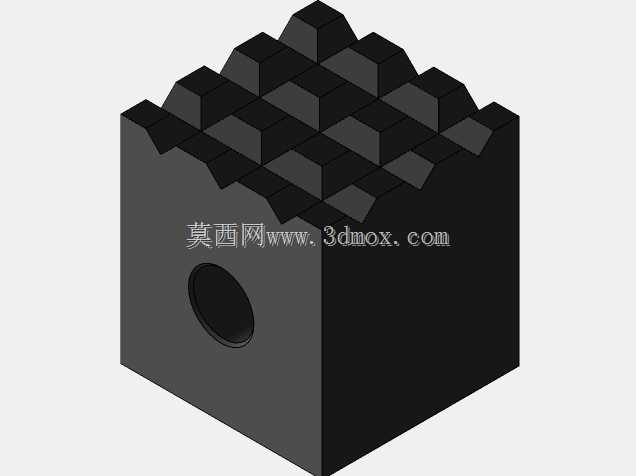

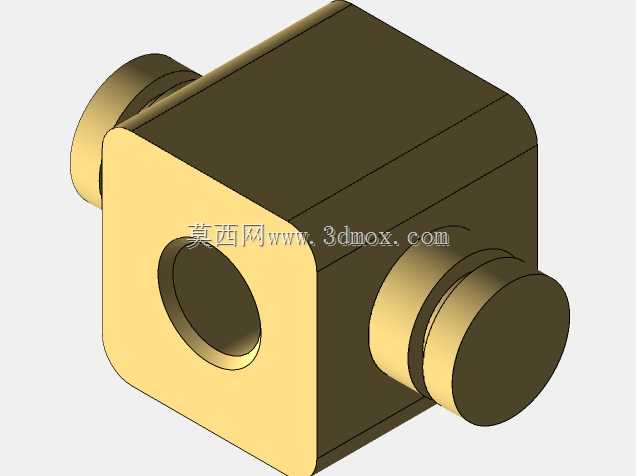

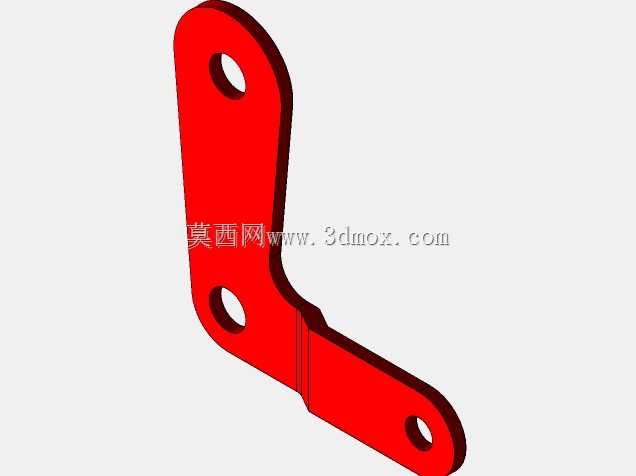

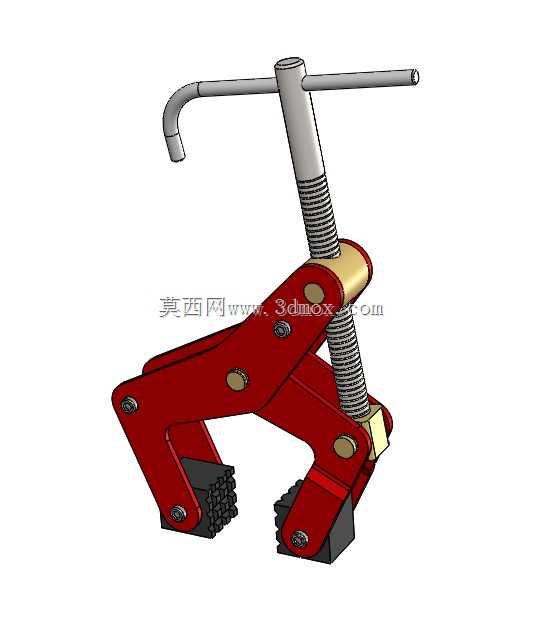

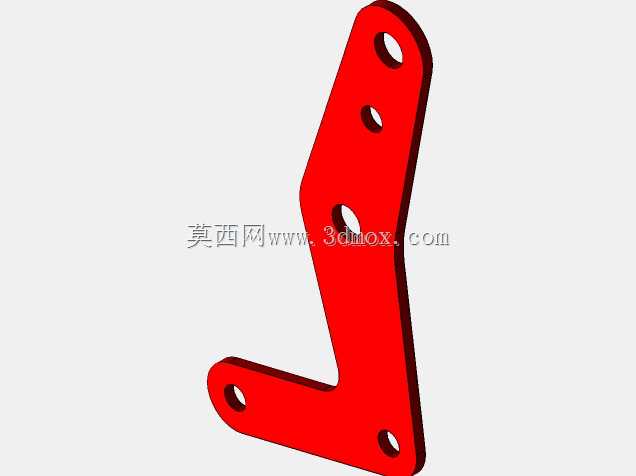

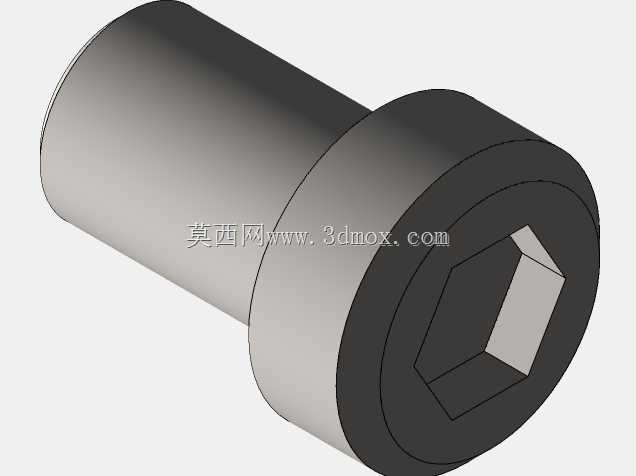

这款手动夹钳属于手动螺旋驱动的夹紧工装，在小型零部件焊接、机加工定位、工件临时固定、装配对位等场景中应用广泛，尤其适合没有气动、液压动力源的零散工位、户外维修作业场景，或是小批量多品种的柔性加工单元，无需外接动力源，操作人员单手即可完成夹紧与松脱操作，适配多类异形工件的快速装夹需求。从结构设计逻辑来看，该夹钳采用剪式连杆增力结构，配合梯形传动螺杆实现夹紧力的放大输出，顶端的T型摇杆设计充分考虑了手动操作的人机工程，操作人员无需额外工具，转动摇杆即可驱动螺杆进给，带动两组对称布置的夹臂绕铰接销轴转动，实现钳口的同步收拢夹紧。钳口位置设计有带齿纹的防滑压块，齿纹方向与夹紧受力方向垂直，可有效避免夹持过程中工件出现滑移脱出的问题，压块采用沉头螺钉与夹臂主体连接，磨损后可快速更换，无需整体报废夹钳主体。夹臂主体采用弯折钢板结构，铰接点处设置有铜质衬套，降低反复转动带来的铰接磨损，延长夹钳的整体使用寿命，螺杆与夹臂的接触位置设置有耐磨垫块，避免螺杆直接摩擦夹臂基体造成的结构损伤。从安装边界来看，该夹钳底部预留有两个安装通孔，可通过螺栓直接固定在工装台面、焊接变位机工作台或是机加工辅助工作台面上，固定后钳口的开合行程可覆盖0至120毫米的夹持范围，整体结构紧凑，安装后占用台面空间不足200*150毫米，不会过多占用工位的操作空间。在实际使用过程中，该夹钳的夹紧力可通过摇杆的转动圈数进行微调，针对薄壁类工件可控制夹紧力避免夹伤工件表面，针对厚重的金属工件则可加大进给量获得足够的夹紧力，适配不同材质、不同刚度工件的装夹需求。相较于常见的快速夹钳，该螺旋式结构具备自锁特性，夹紧后不会因为工件振动、受力反弹出现松脱问题，装夹可靠性更高，在焊接作业中可承受焊渣飞溅、打磨粉尘的恶劣工况，铰接位置的间隙设计可避免粉尘卡滞导致的操作不畅，日常维护仅需定期在螺杆、铰接销轴位置涂抹润滑脂即可，维护成本极低。在三维建模过程中，该结构的连杆铰接位置需严格控制配合间隙，既要保证夹臂转动灵活无卡滞，也要避免间隙过大导致的钳口错位、夹紧精度不足的问题，螺杆的梯形螺纹参数需匹配手动操作的输入力矩，确保操作人员无需施加过大的手动力即可获得足够的夹紧输出。
