人体工学有线电脑鼠标外观结构设计

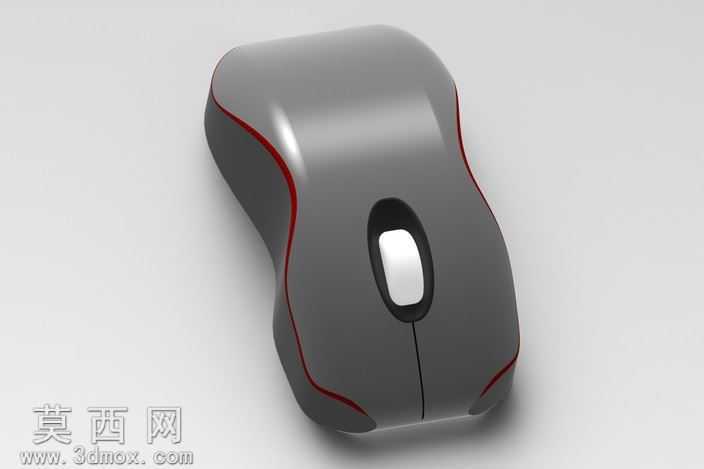

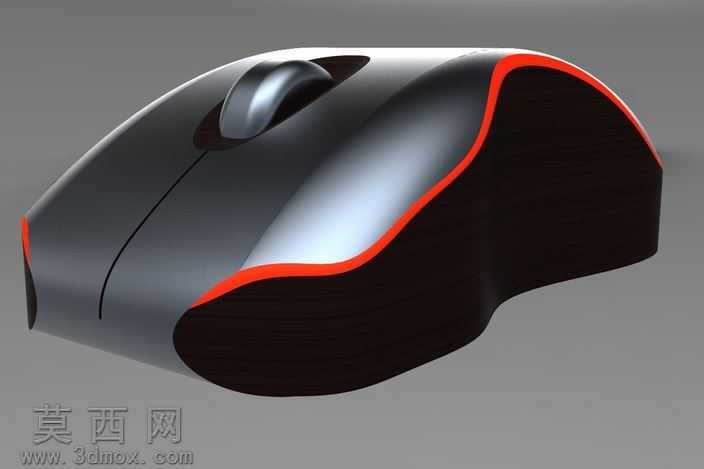

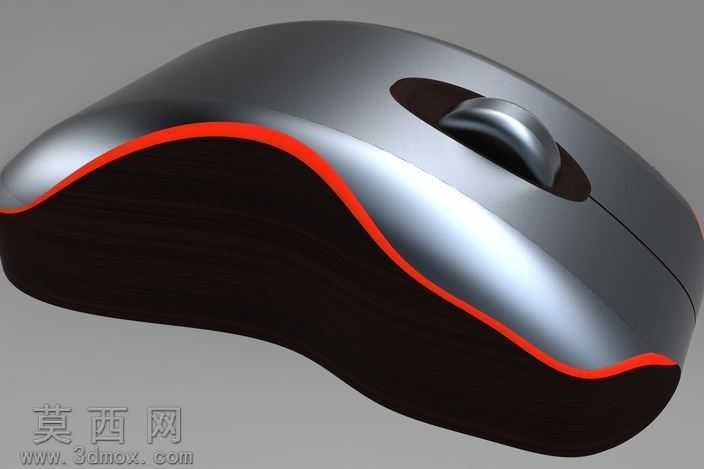

本款鼠标三维模型采用SolidWorks进行全参数化建模，建模过程严格遵循消费级人体工学外设的设计逻辑，从基础轮廓草绘开始，先绘制鼠标侧视、俯视、正视三个基准面的轮廓曲线，通过放样命令生成鼠标主体的基础曲面，再对曲面进行曲率梳检查，调整曲面控制点保证整体曲面顺滑无褶皱，避免出现曲率突变的生硬棱角。模型对鼠标的左右按键做了分体式结构建模，预留了按键与主体之间的装配间隙，还原了真实鼠标的按键活动空间，滚轮部分单独建模，还原了滚轮的防滑纹理结构与中键按键的装配位，同时在鼠标左侧设计了符合拇指放置的内凹曲面，右侧做了承托无名指与小指的外延托边，整体侧裙高度从前往后逐步抬升，能够贴合自然放松状态下的手掌弧度，减少长时间使用的腕部劳损。材质渲染阶段，鼠标上盖采用亮面银灰色ABS塑料材质，添加了细微的珠光反射效果，还原高光塑料的通透质感，侧裙部分采用深灰色磨砂类肤材质，调整材质粗糙度参数模拟类肤涂层的漫反射效果，边缘的装饰线条采用亮红色高光烤漆材质，与银灰、深灰的主体形成鲜明的视觉对比，提升产品的外观辨识度。模型结构上还原了鼠标的内部装配空间预留，上盖与底壳的卡扣位、螺丝柱位置都做了对应建模，能够直接用于后续的结构验证与开模参考，整体建模过程中所有特征均保留参数化历史记录，可根据后续设计需求调整鼠标的长宽高尺寸、按键行程、侧裙弧度等参数，适配不同手长的使用人群，渲染阶段采用三点布光法，主光从侧上方打亮鼠标的主要曲面，辅光补全暗部细节，轮廓光勾勒鼠标的边缘线条，最终呈现出接近真实产品的渲染效果，完整还原了这款人体工学鼠标的外观设计与结构细节。
