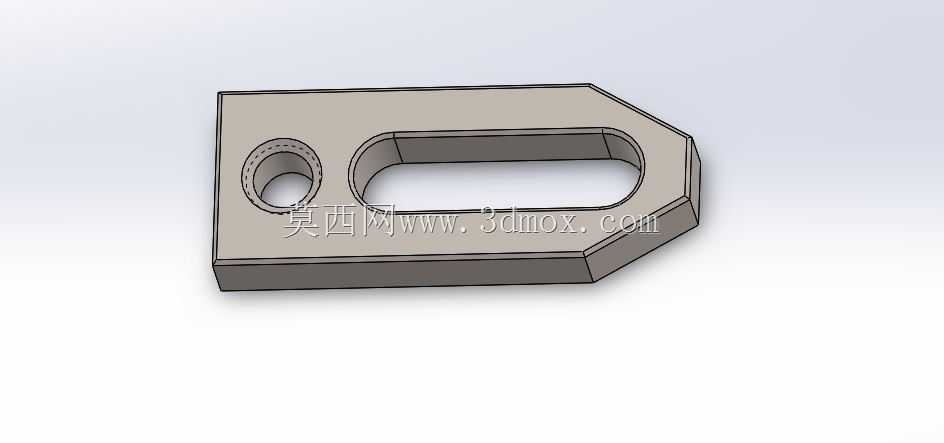

带螺纹孔与间隙槽的可调式压紧小夹具

这款小型压紧夹具在工装调试、小件装夹场景中实用性极强，日常做小型零件铣削加工、工位临时定位、工装辅具垫高调节时都能用到，相比常规的整块压块，它的结构设计更适配多变的现场装夹需求。从结构设计逻辑来看，主体采用带切角的扁钢式块状构型，整体厚度均匀，切角设计并非随意为之，一是可以避开工位上相邻的凸起干涉位，二是在狭窄安装空间内能够调整摆放角度，不会因为边角磕碰邻近的零件或者工装台面。主体上开设的长圆形间隙槽，是为了适配不同孔距的安装工位，不需要严格对齐固定的螺栓孔位，沿着槽长方向可以滑动调整压紧位置，适配不同尺寸的被压工件，调整到位后再穿入螺栓锁紧即可，现场调试时不需要反复配打孔位，能节省不少装夹调整的时间。侧面的1/4-20螺纹孔是这款夹具的核心功能拓展位，日常使用时可以将对应规格的螺钉拧入这个螺纹孔，螺钉端部顶在工装台面或者基准块上，通过旋转螺钉调整旋入深度，就能精准控制夹具的压紧高度，相当于集成了小型千斤顶的调节功能，当被压工件表面存在高度差、或者需要垫高特定高度实现均匀压紧时，不需要额外叠加垫片，直接调整螺钉旋入量就能达到所需的支撑高度，避免了多层垫片叠加带来的压紧松动、支撑不稳的问题。从安装边界来看，这款夹具的整体外形紧凑，长圆形槽的宽度适配常规的M6、M8规格的压紧螺栓，不管是在机床工作台的T型槽上使用，还是在自动化工位的铝型材平台上安装，都能找到适配的安装空间，不会因为体积过大占用过多的工位面积。实际使用中，它既可以单独作为小型压块使用，压紧薄型板材、小型机加工零件，也可以多个组合使用，配合不同长度的调节螺钉，适配异形工件的多点位压紧需求，相比标准的机床压块，它的调节灵活性更高，不需要准备多套不同高度的压块来适配不同装夹高度，单块夹具就能覆盖一定范围内的高度调节需求，对于小批量加工、工装频繁调整的场景来说，能减少工装辅具的储备数量，提升现场装夹的效率。结构上没有多余的复杂构型，所有棱边都做了小倒角处理，避免安装调整时划伤操作人员，整体受力均匀，长槽的位置设置在夹具主体的中轴区域，锁紧螺栓压紧时受力不会出现偏载，螺纹孔的位置靠近夹具的端部，调节螺钉支撑时的力臂长度合理，不会因为支撑力过大导致夹具变形，长期反复使用也能保持结构精度。
