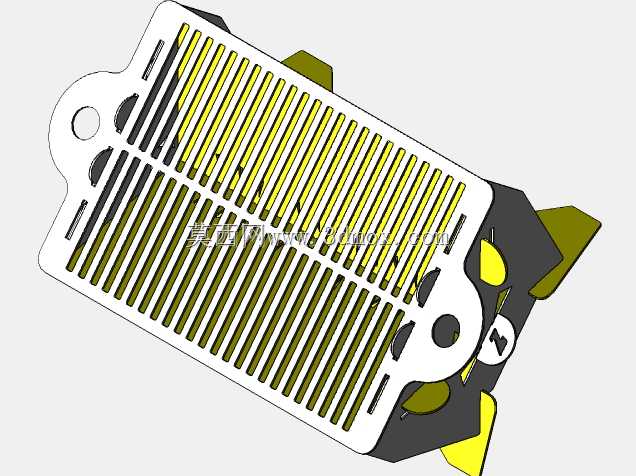

户外便携折叠不锈钢烧烤架结构设计

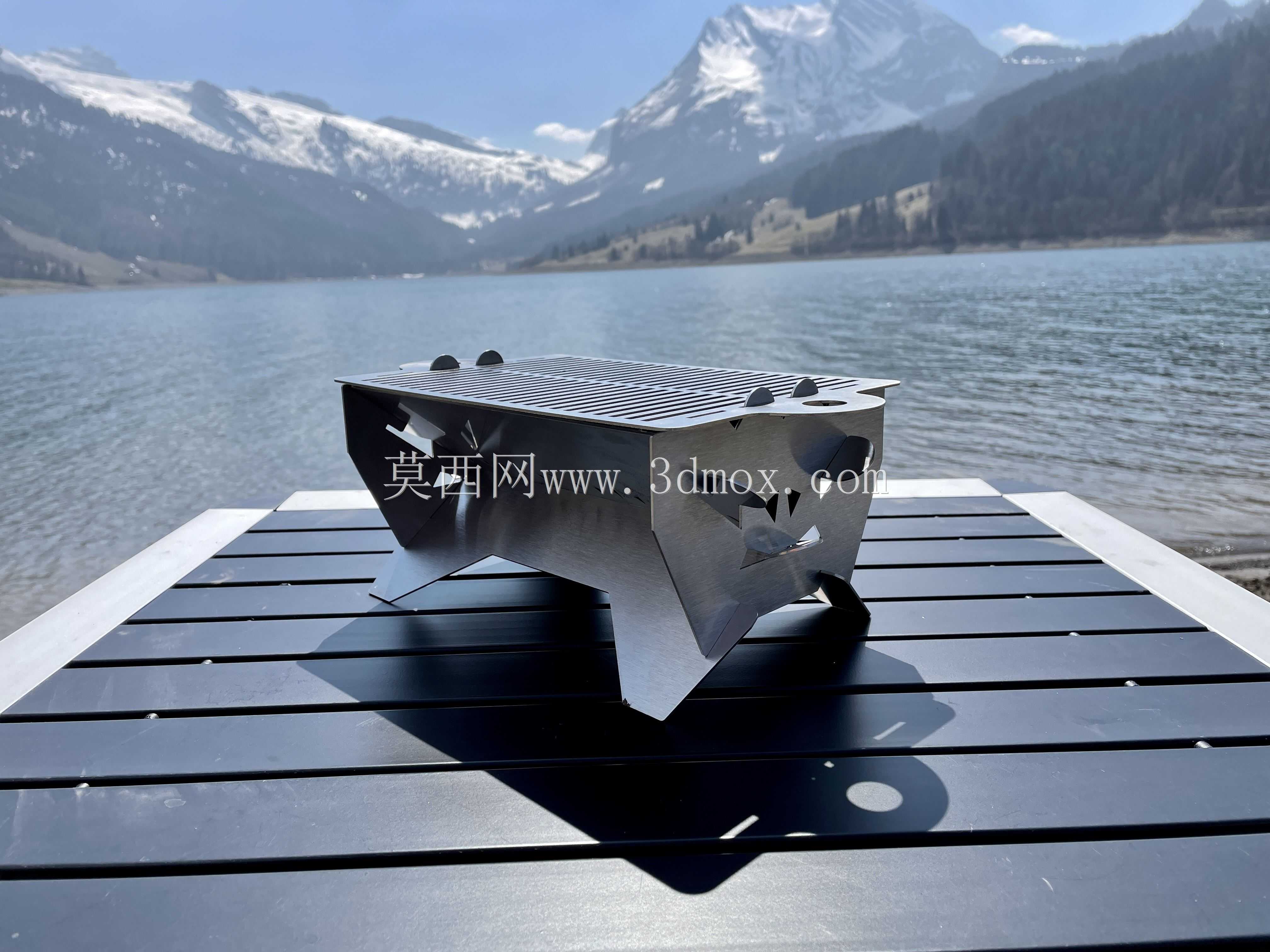

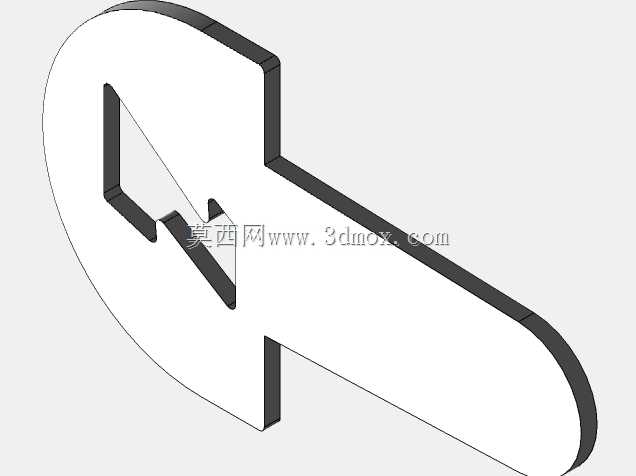

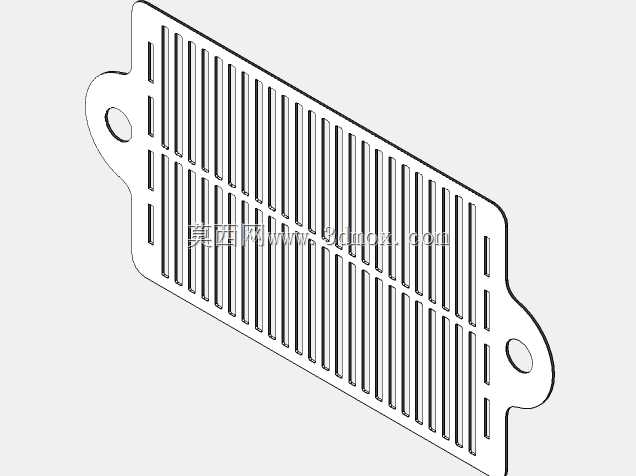

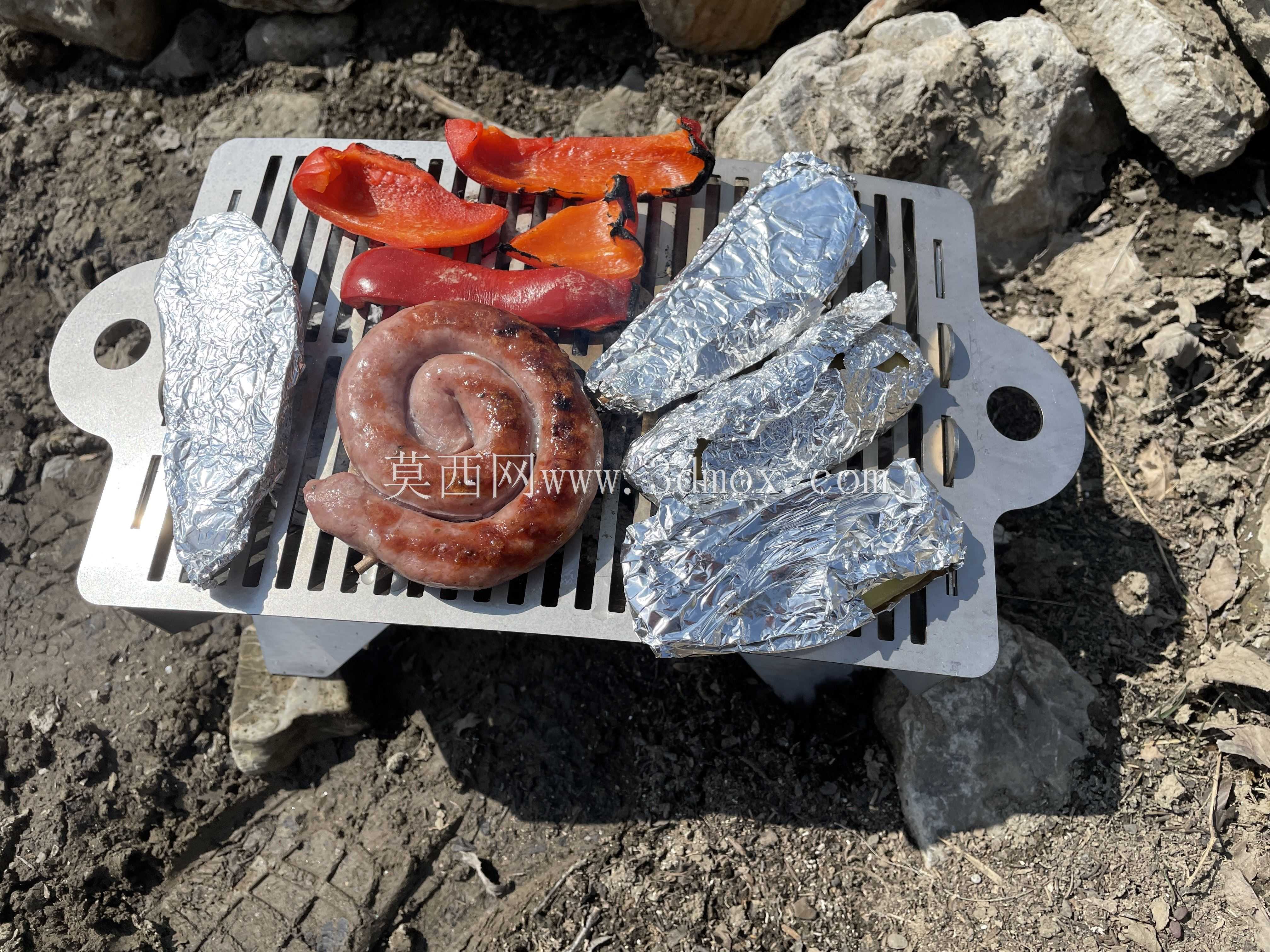

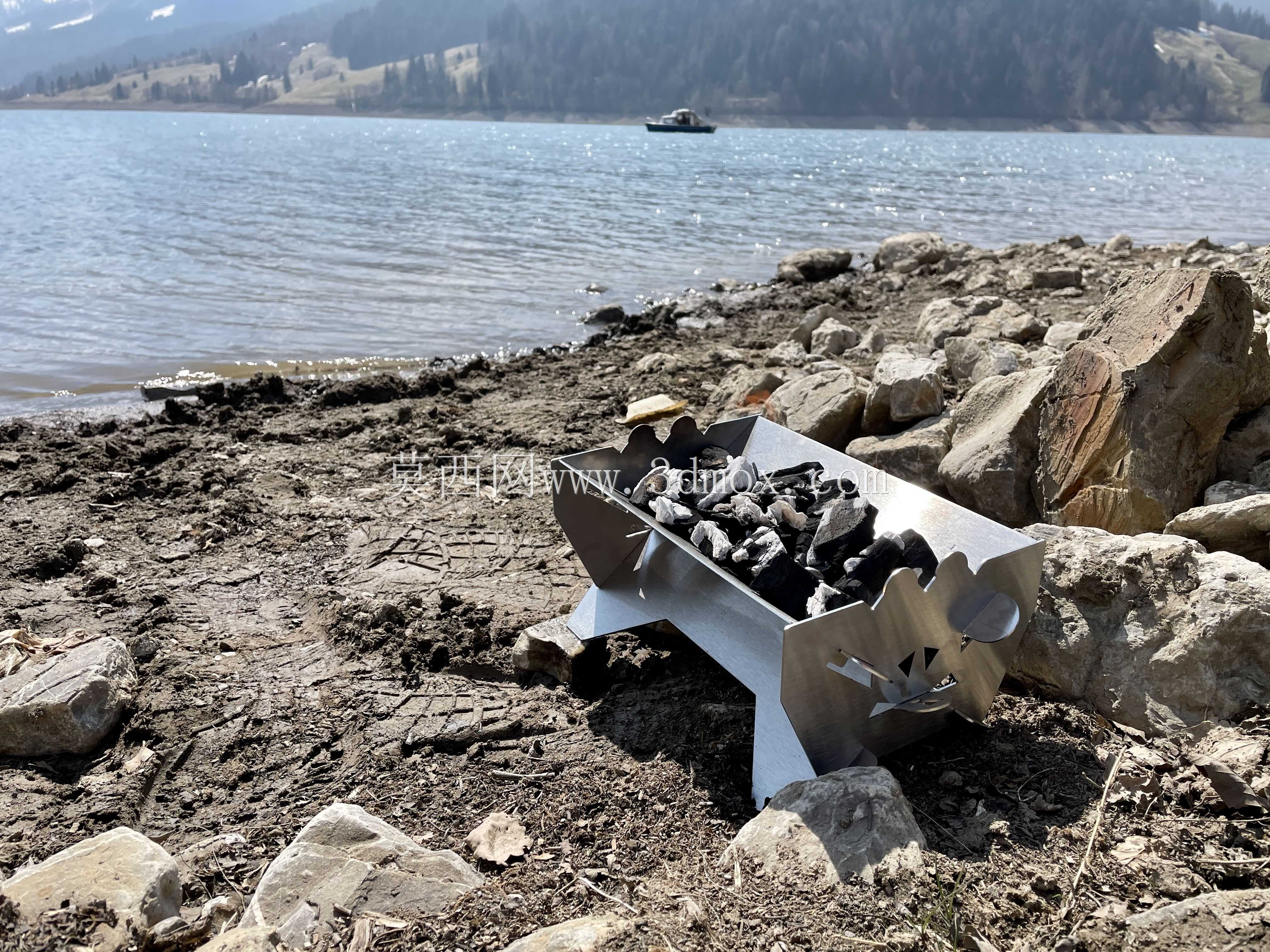

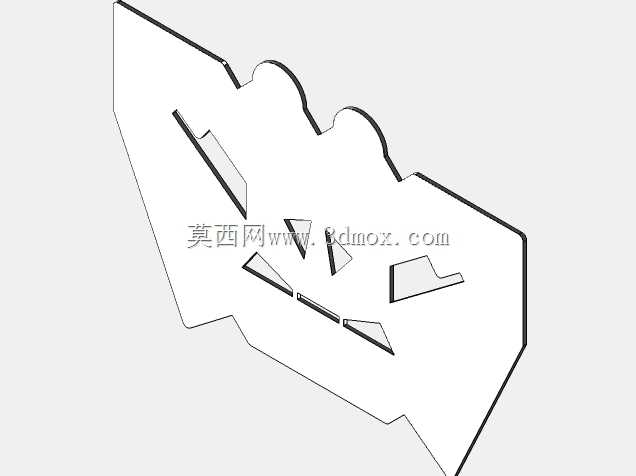

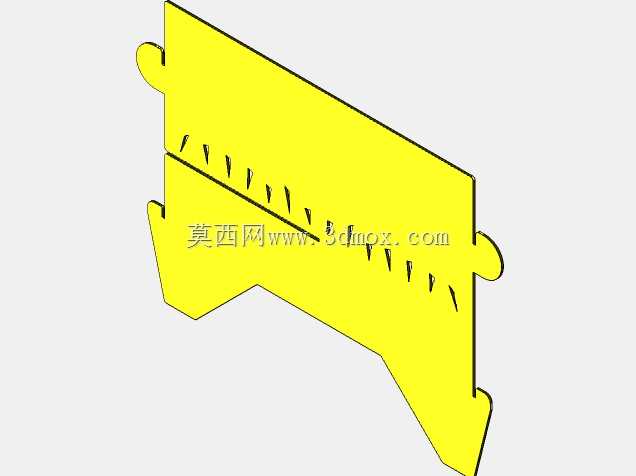

这款烧烤架的结构设计完全围绕户外轻量出行场景展开，整体采用无额外紧固件的钣金插接折叠逻辑，所有支撑结构与烤网承载面均通过板材自身的折弯卡扣实现拼接，无需额外螺丝、销轴类连接件，使用者无需借助工具即可完成快速组装与收纳，收纳状态下整体为平整板状结构，可轻松塞入背包侧袋或露营装备箱的缝隙中，不会占用过多储物空间。从实际使用场景来看，该产品适配徒步露营、骑行短途出游、湖畔野餐等多种轻量化户外活动场景，整体材质选用食品级不锈钢板材，表面做拉丝处理，既可以耐受炭火高温灼烧，使用后可直接放入洗碗机冲洗，不会出现普通铁质烤架易生锈、涂层脱落的问题，同时板材自重较轻，不会给出行背负增加过多负担。设计过程中充分考虑了户外使用的复杂工况，烤架的支撑腿采用外扩式三角受力结构，展开后支撑脚与放置面形成四个稳定的受力支点，即使在略有起伏的户外木质平台、草地或石滩上，也能保持稳定放置，不会轻易侧翻；烤网区域的格栅间距经过反复校核，既可以保证炭火的热量充分向上传递，避免食材出现局部烤焦的情况，也能防止小块食材从缝隙掉落至炭火中。烤架的侧边预留了通风缺口，无需额外加装风门结构，即可通过自然对流为炭火提供充足氧气，保证燃烧充分，减少燃烧过程中的烟气产生。从安装边界来看，展开后整体占地尺寸适配2-4人份的烧烤需求，烤网高度距离放置面约15厘米，既可以避免高温炙烤损坏下方的木质桌面或野餐垫，也符合使用者坐姿操作的舒适高度，无需过度弯腰即可完成翻面、撒料等操作；收纳状态下整体厚度不超过3厘米，边缘处做了钝化折弯处理，不会在携带过程中划破背包或划伤使用者手部。结构设计上充分利用了激光切割钣金的加工优势，所有卡扣的配合公差控制在0.2毫米以内，既可以保证组装时的插拔顺畅，长期反复使用也不会出现卡扣松动、结构晃荡的问题，烤架的承托面经过折弯加强处理，可承载约5公斤的食材重量，完全满足常规户外烧烤的使用需求。
