横插式带挂锁位金属门闩锁具结构

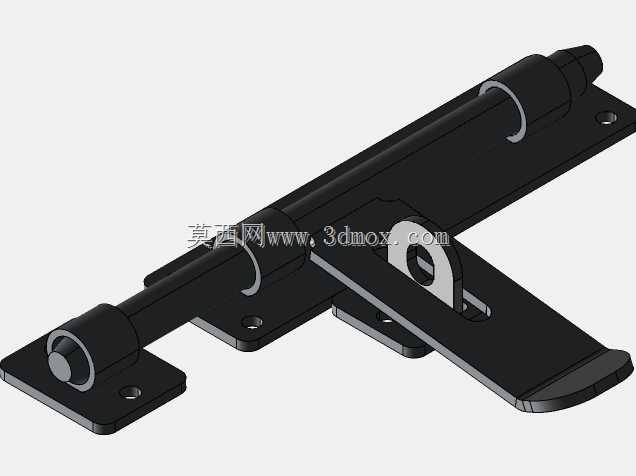

这款横插式锁具属于门窗配套的紧固防护构件，日常在民用庭院门、工业设备检修门、仓储隔间门、户外设备防护栏门场景中应用广泛，核心作用是在门扇闭合后实现位置锁定，避免门扇受外力、风压影响意外开启，同时预留的挂锁位可实现额外的上锁防护，满足不同场景的安防需求。从结构设计逻辑来看，整套构件分为三个核心安装单元：两端的固定导向座、中部的滑动插杆、带挂锁孔的锁止卡座，所有安装板件均采用平板式安装基面，安装面上预制沉头安装孔，适配螺钉、铆钉或者焊接的固定方式，可根据门扇、门框的材质灵活选择固定工艺，不管是木质门体、金属型材门体还是复合板材门体都能适配。滑动插杆采用等直径圆杆结构，两端导向座的内孔与插杆采用间隙配合，保证插杆滑动过程无卡滞，插杆的操作端做了锥头导向处理，即便门扇闭合存在小幅错位，插杆也能顺利插入对应侧的导向座内，降低日常使用的对位精度要求。锁止卡座设置在插杆滑动行程的中段位置，卡座上的开孔与插杆上的径向锁孔对位后，可穿入挂锁实现锁止，此时插杆的轴向滑动被完全限制，无法从导向座内脱出，实现可靠的锁闭效果。从安装边界来看，整套锁具的安装基面均为平面，安装时需要保证两端导向座与锁止卡座的同轴度，避免插杆滑动出现偏磨卡滞，固定座的安装孔间距适配常规的门扇边框宽度，不需要对门体做额外的裁切改造，直接在对应安装位置打孔固定即可。插杆的有效行程满足常规门扇的间隙补偿需求，即便门扇与门框之间存在数毫米的安装间隙，插杆也能有足够的插入深度保证锁闭强度，不会因为间隙过大导致插杆脱出。整套构件没有复杂的传动结构，所有受力部位均为刚性金属件，抗冲击、抗剪切性能优异，在户外使用时也能耐受常规的温湿度变化，不会因为环境因素出现结构失效。建模过程中对所有安装孔位、配合间隙都做了公差预留，导向座与插杆的配合间隙控制在合理范围，既保证滑动顺畅，又避免间隙过大导致插杆晃动产生异响，锁止位的挂锁孔尺寸适配常规规格的挂锁梁直径，不需要额外定制锁具就能直接配套使用。
