自弹式SMT贴片SIM卡连接器卡座三维结构

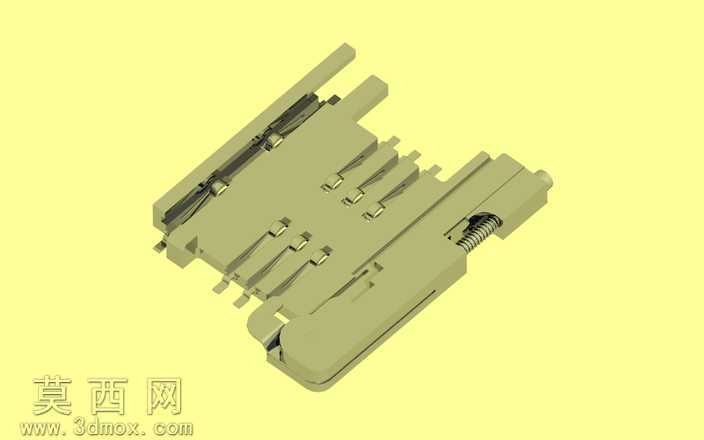

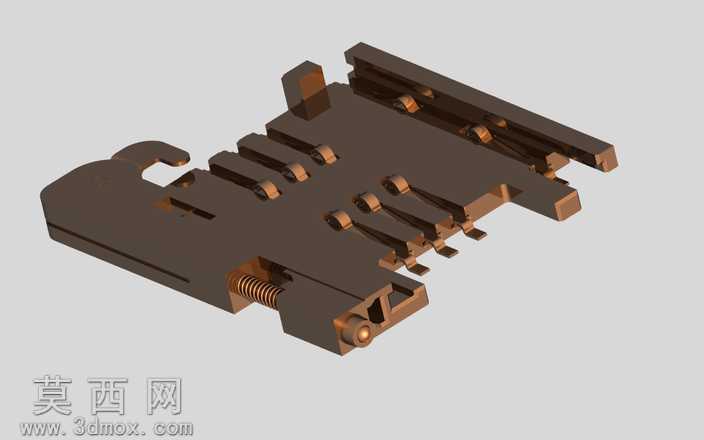

本模型为自弹式SMT贴片型SIM卡持卡座，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循消费电子连接器的通用尺寸规范，对卡座的每一处结构细节都做了精准还原。模型主体采用耐高温绝缘塑胶基座作为承载基体，建模时对基座的卡槽导向槽、端子定位槽、弹簧安装腔、锁止卡位等结构做了完整的实体特征构建，塑胶基座的边缘倒角、脱模斜度都按照实际注塑生产的工艺要求进行参数设置，确保模型结构符合量产加工的设计逻辑。金属接触端子部分采用薄壁实体建模，还原了端子的弹性接触臂、焊接引脚、防退倒扣等细节结构，每一个端子的接触凸点高度、弹性臂弯折角度都参照行业通用SIM卡连接器的电气接触要求设置，保证端子结构既具备足够的弹性接触行程，又能满足SMT贴片焊接的结构强度要求。模型完整还原了自弹式结构的核心组件，包括侧边的推拉杆、复位弹簧、锁止弹片等活动部件，各活动部件之间的装配间隙按照实际装配公差设置，能够清晰展示SIM卡插入时的锁止逻辑、按压弹出时的运动轨迹，弹簧模型采用螺旋扫描特征生成，螺距、线径、自由长度都匹配卡座的实际弹出行程需求。渲染阶段采用哑光米黄色塑胶材质模拟基座主体，金属端子采用镀镍锡的哑光金属材质，弹簧与锁止弹片采用不锈钢金属材质，通过材质参数的调整区分不同部件的质感，在浅黄色背景衬托下清晰呈现各部件的结构层次。整个建模过程从实际产品的功能需求出发，先搭建塑胶基座的主体轮廓，再依次装配金属端子、弹出机构、锁止部件，每一步装配都做了干涉检查，确保各部件之间不存在结构冲突，完整呈现了贴片式SIM卡座的内部构造与工作原理，可用于电子连接器结构学习、消费电子内部结构参考、相关产品设计方案验证使用。
