塞子分拣输送一体化设备结构设计

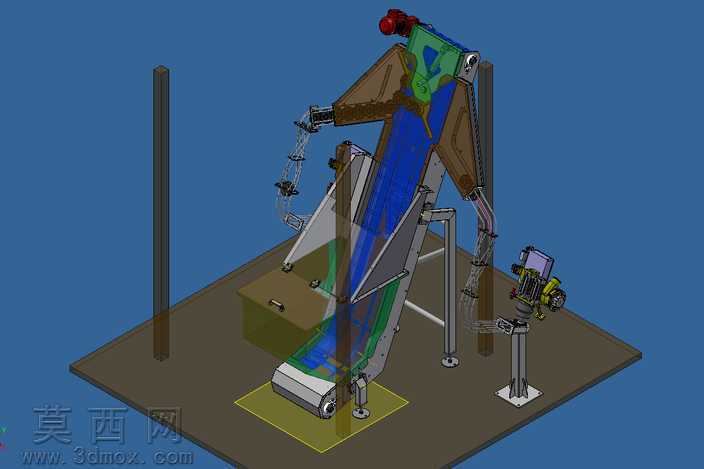

本模型为塞子分拣输送一体化工业设备，采用三维建模软件完成全参数化结构设计，整体以倾斜式输送主体为核心架构，搭配双侧对称布置的分拣执行组件、底部承接料仓、侧边独立检测安装支架完成整体布局。建模过程中对各零部件进行独立参数化绘制，输送主体的倾斜机架采用型钢拼接式结构设计，表面赋予磨砂金属材质模拟真实型钢的哑光质感，输送通道内部设置蓝色导向溜槽结构，赋予光滑工程塑料材质，保证塞子物料沿既定路径滑落输送，溜槽两侧设置棕色防护挡板，采用半透明硬质塑料材质，既可以直观观察内部物料输送状态，又可以避免物料输送过程中脱出通道。设备顶部设置红色驱动组件，赋予烤漆金属材质，为输送分拣动作提供动力输出，双侧分拣机械臂采用连杆式结构设计，各铰接位置做了销轴配合的细节建模，机械臂表面赋予金属镀铬材质，还原工业执行构件的金属光泽。底部安装平台采用加厚钢板材质，表面做暗灰色氧化处理质感，各支撑脚采用可调式地脚结构，建模时还原了地脚的调节螺纹细节，可适配不同平整度的安装地面。侧边独立支架用于安装检测识别组件，支架上搭载的检测模块做了细节化结构建模，表面赋予黄黑相间的警示配色材质，还原工业现场的安全标识设计。整体设计思路围绕塞子类小型工件的自动上料、输送、分选工序展开，倾斜式输送结构利用重力辅助物料下滑，降低驱动功耗，双侧对称分拣结构可同时实现多规格塞子的分选剔除，各部件之间的装配关系完全按照实际工业设备的装配逻辑搭建，连接位置预留了标准件安装孔位，可直接导出工程图用于实际生产参考，渲染过程中采用工业蓝背景搭配定向光源，突出设备各部分的结构层次与材质差异，清晰展示各组件的位置关系与动作逻辑，完整还原了小型工件分拣输送设备的结构特点与功能布局。
