左侧排水简易淋浴浴缸组合结构设计

这款淋浴浴缸组合主要适配小户型卫浴空间、出租屋快装卫浴、经济型酒店卫生间等场景，在有限的占地空间内同时整合泡澡与淋浴功能，解决小面积卫浴区无法同时布置独立浴缸与淋浴间的痛点。从实际使用逻辑出发，产品采用围合式三面挡水结构，无需额外加装淋浴隔断，即可避免淋浴时水花外溅，减少卫浴区干湿分离的额外施工成本。

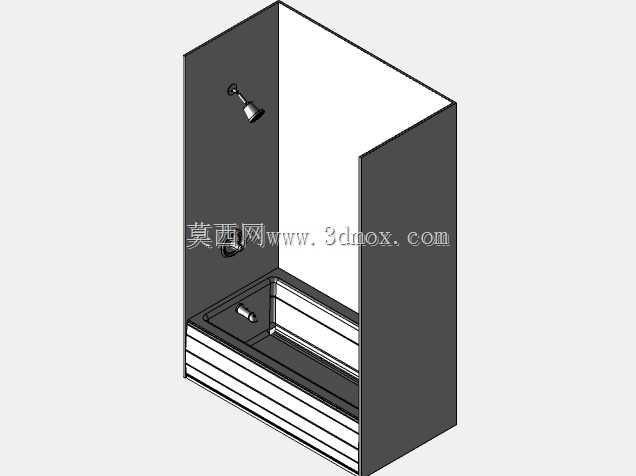

设计阶段优先考虑安装边界的适配性，整体外形尺寸控制为长60单位、宽32单位、高17单位，可直接嵌入常规小户型预留的卫浴角落，安装时仅需对接左侧预设的排水管路，无需对原有卫生间排水点位进行大范围改造，降低现场施工的改造成本与工期。左侧排水的结构布局，适配国内多数老旧小区、出租屋的侧排下水点位布局，避免下水管路长距离弯折引发的排水不畅、存水弯积污发臭等问题。

功能结构上，底部浴缸区域做了阶梯式防滑底设计，表面的凹凸纹路可增大赤脚接触时的摩擦力，降低淋浴或进出浴缸时滑倒的风险；浴缸侧壁预留了溢水孔，当注水水位超过安全线时可自动导流排出，避免用户忘关水龙头导致水漫出卫浴区。上方淋浴区的墙面预留了淋浴喷头安装位、混水阀安装孔位，所有管路接口都做了标准化尺寸设计，可直接匹配市面通用规格的卫浴五金件，后期维修更换配件无需定制特殊规格。

建模过程中对各部件的装配间隙做了精准校核，围板与浴缸主体的拼接处预留了密封胶打胶槽，安装时打入密封胶即可实现接缝处的防水密封，避免长期使用后接缝渗水引发的墙体受潮发霉问题。整体结构采用模块化拆分设计，浴缸主体、三面围板、五金安装位都为独立可拆分部件，生产时可分别采用ABS吸塑、亚克力板材热弯等工艺加工，运输时可平板包装降低物流体积，现场组装仅需通过卡扣配合密封胶即可完成拼接，无需复杂的焊接或大型工装辅助，大幅降低生产、运输、安装全链路的成本。

从使用体验角度，围板的高度设置兼顾挡水效果与进出便利性，不会因围板过高导致用户跨进跨出时磕碰腿部，也不会因高度不足导致淋浴水花溅到外部干区。底部浴缸的深度设置兼顾泡澡的储水需求与淋浴时的站立舒适度，不会因缸体过深导致站立时重心不稳，也能满足短时间泡澡的储水容量要求。
