多层滑轨式质检夹具收纳置物台

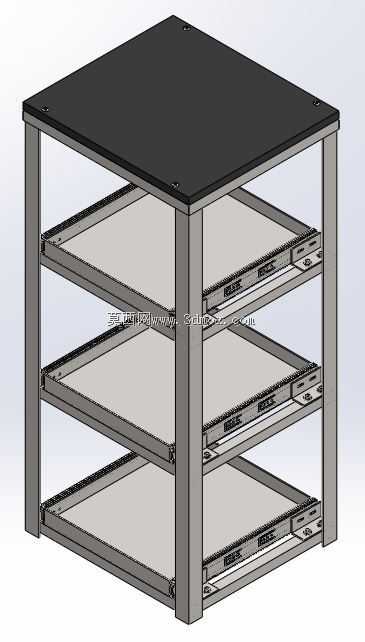

在中小批量零部件生产的质检工位场景中，作业面空间局促是长期存在的痛点——不同检测工序用到的通止规、定位夹具、辅助检具如果直接堆放在操作台上，不仅会挤占工件摆放、检测操作的有效空间，还容易出现检具磕碰、混放错拿的问题，拖慢检测节拍。这款带滑动抽屉的夹具台正是针对这类工位痛点设计的专用置物载体，整体采用方管焊接框架作为主体承重结构，顶部铺设加厚耐磨平板作为质检操作的主工作面，框架内部设置三层带重型滑轨的抽拉式置物层板，可在极小的占地投影面积内实现多类质检夹具的分类收纳。

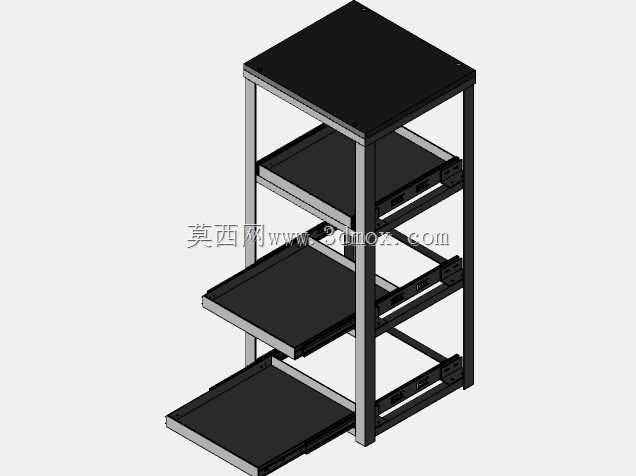

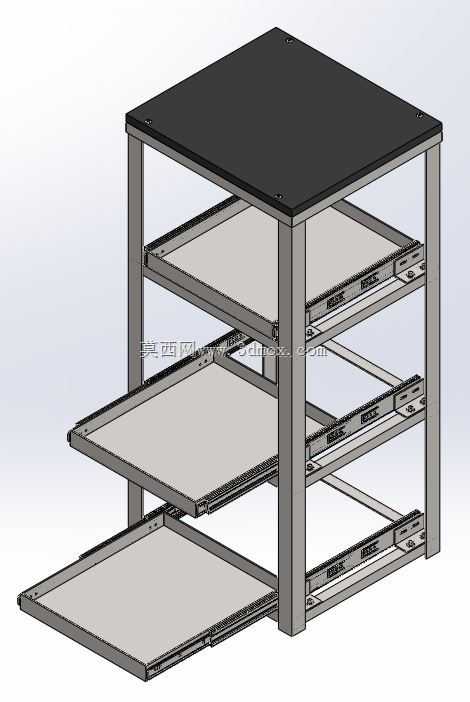

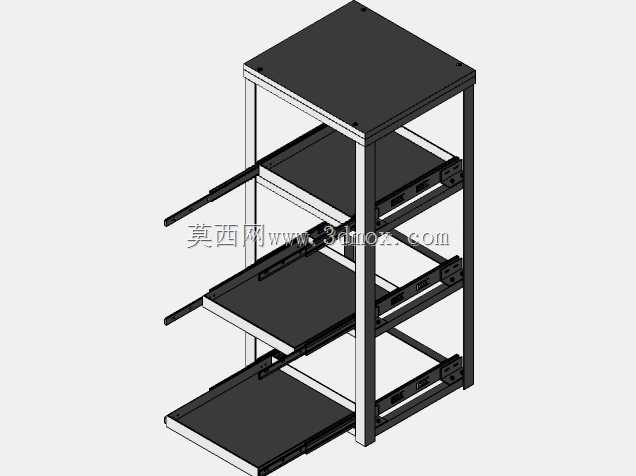

从结构设计逻辑来看，框架立柱采用40*40mm标准方管，整体高度控制在850mm，匹配质检人员站立作业的肘部高度，避免长期俯身操作产生的疲劳；顶部工作台面尺寸为600*600mm，预留足够的工件摆放、检测操作空间，台面边缘做倒角处理防止磕碰划伤。三层抽拉层板单块额定承重15kg，完全满足常规尺寸质量检验夹具的放置需求，每层层板配备三节式全展钢珠滑轨，抽拉行程可达层板深度的90%，即便放置在层板最内侧的夹具也能轻松取放，无需探身掏取；层板之间预留180mm的净空高度，适配绝大多数常规质检夹具的放置高度，不会出现层高不足无法放入较高夹具的问题。

安装边界上，这款夹具台整体占地投影仅为0.36㎡，可以直接放置在质检工位旁、生产线边的空余位置，不需要额外做地面固定，框架底部可选配可调脚杯，适配车间地面不平整的工况，保证台体放置平稳无晃动。日常使用时，作业人员可以按照检测工序的使用顺序，将不同类型的质检夹具分类放置在不同层的抽屉层板上，需要使用时直接抽出对应层板取拿夹具，使用完毕后推回层板即可，不会占用顶部操作面的有效空间，也能避免检具长期暴露在车间环境中积灰、被工件磕碰损伤。层板表面做哑光喷塑处理，不易残留油污，日常清洁维护十分方便，框架的横向拉杆设置在层板后侧位置，既可以提升整体框架的结构刚性，避免长期承重出现框架变形，也不会干涉层板的抽拉动作，不会出现夹具与拉杆磕碰的问题。

不同于常规的通用置物货架，这款夹具台的结构完全围绕质检工位的实际使用需求做适配，没有冗余的结构设计，所有尺寸参数都匹配现场作业的人机工程要求，抽拉层板的阻尼感适中，抽拉过程无卡顿异响，长期使用也不会出现层板下垂、滑轨卡滞的问题，能够有效帮助质检工位规整作业空间，减少检具找取的无效时间，提升现场质检作业的整体效率。
