小型遥控航模直升机构件三维设计

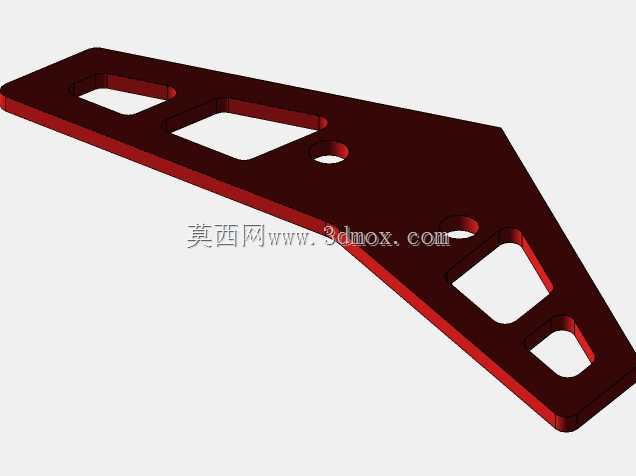

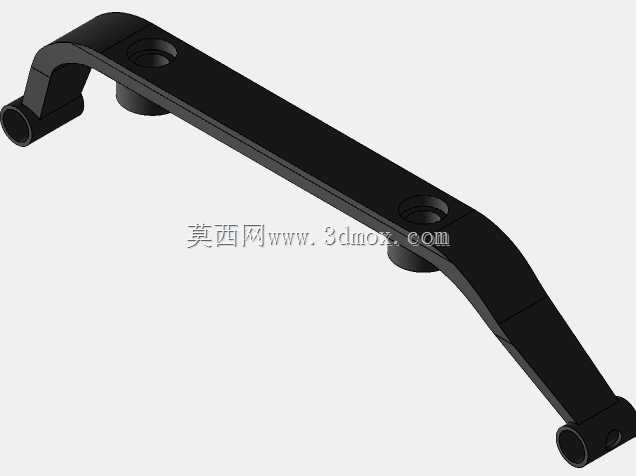

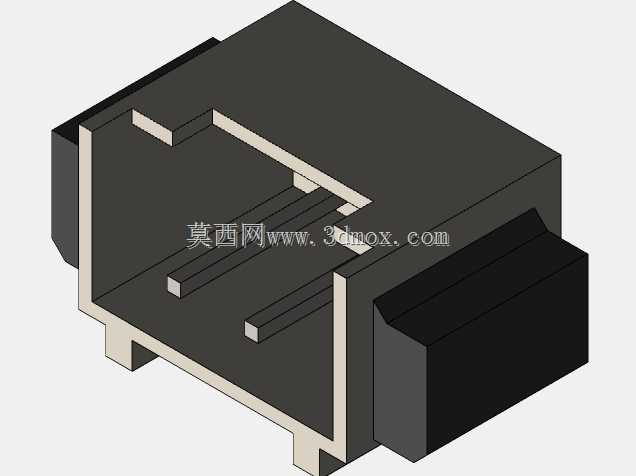

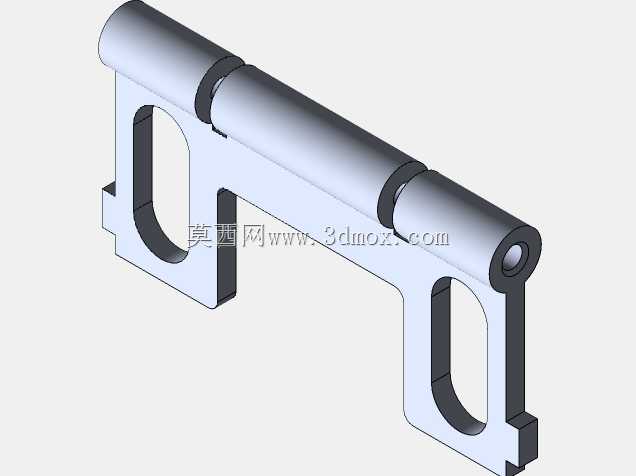

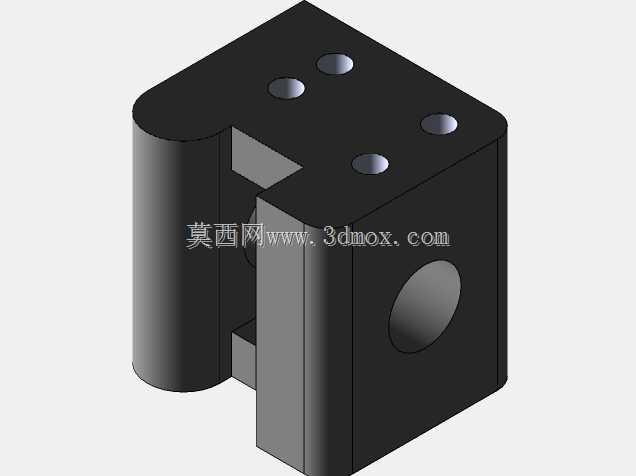

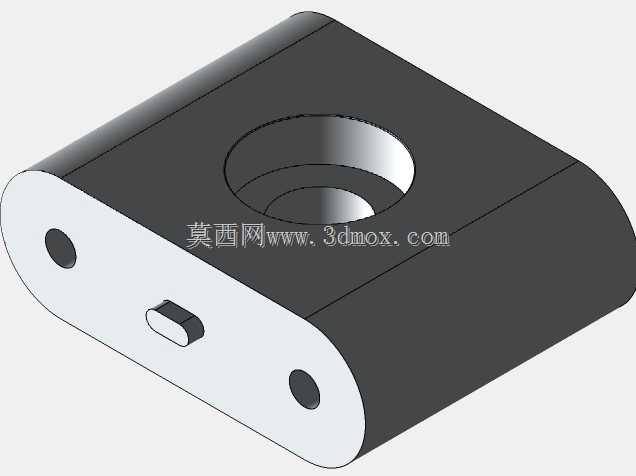

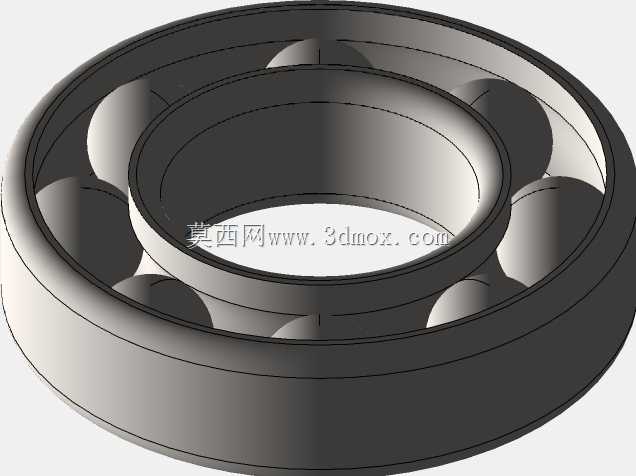

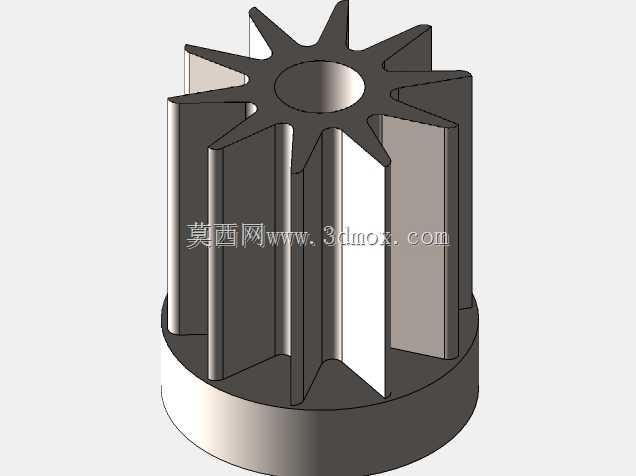

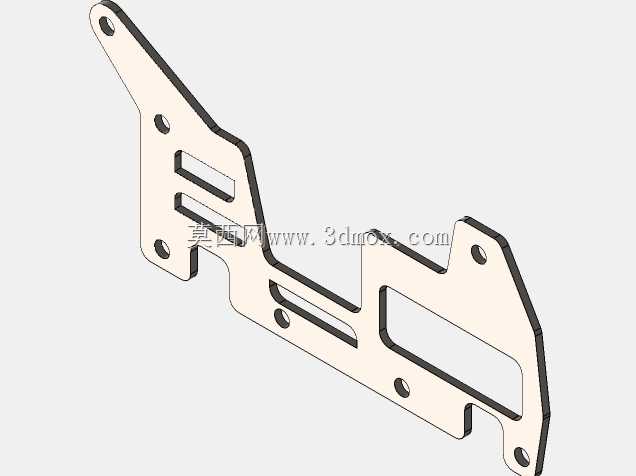

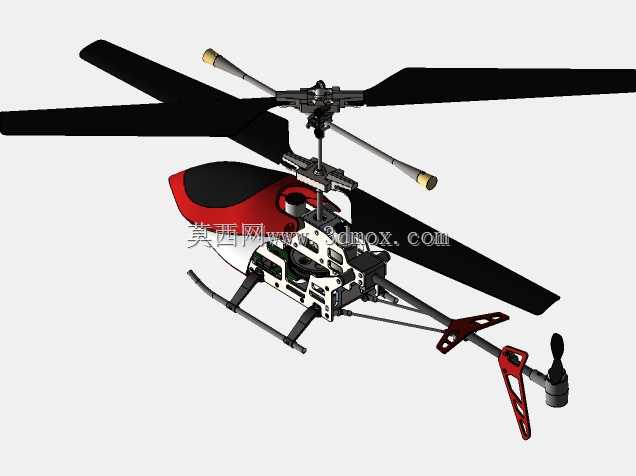

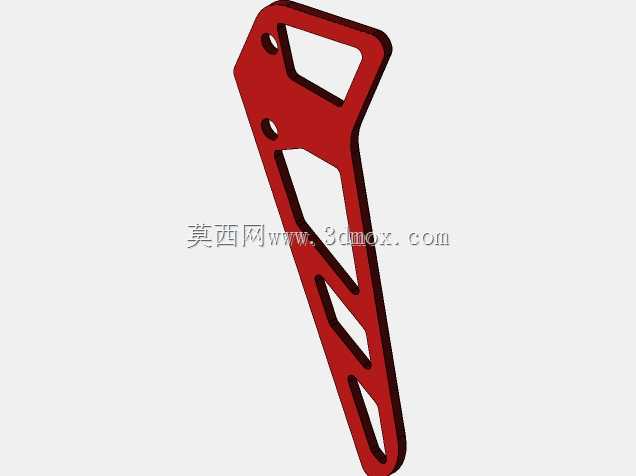

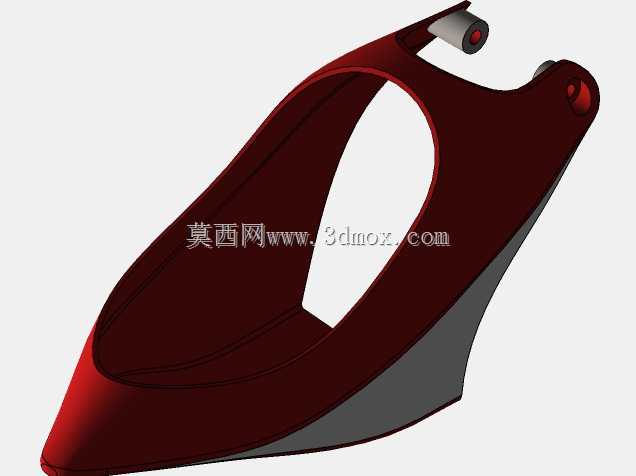

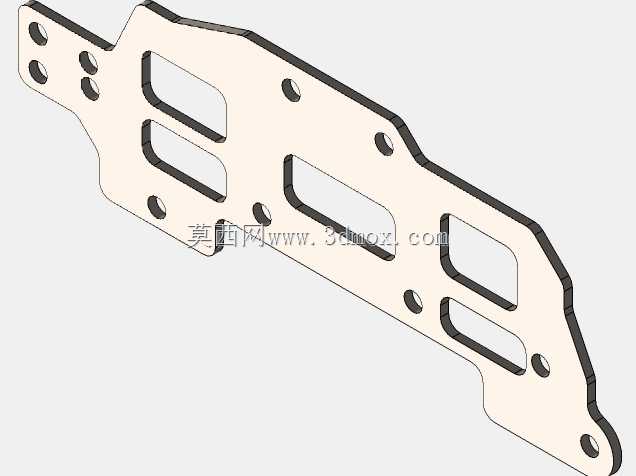

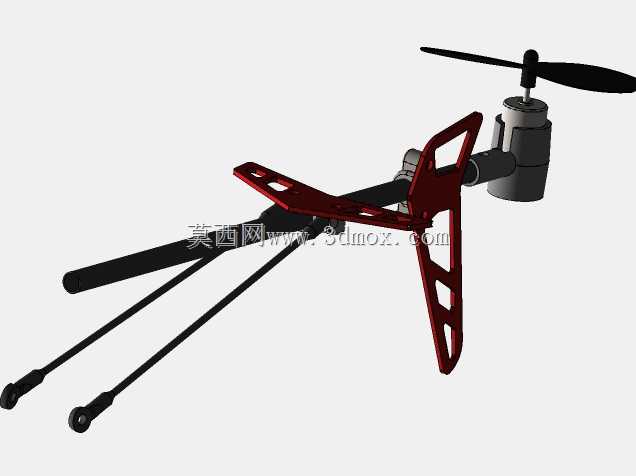

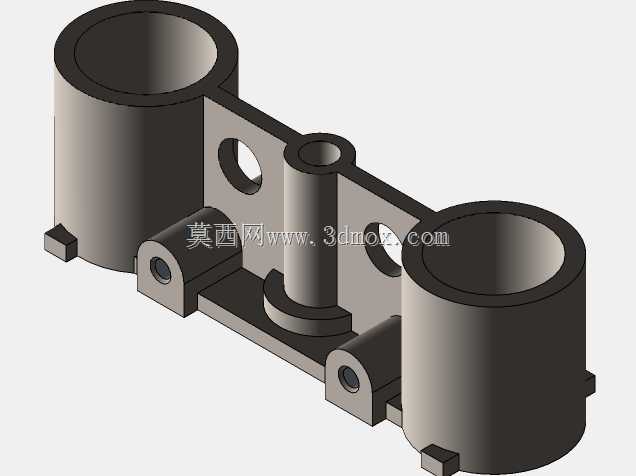

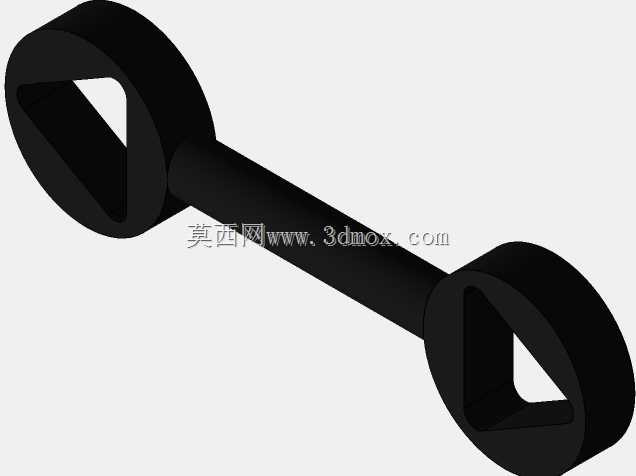

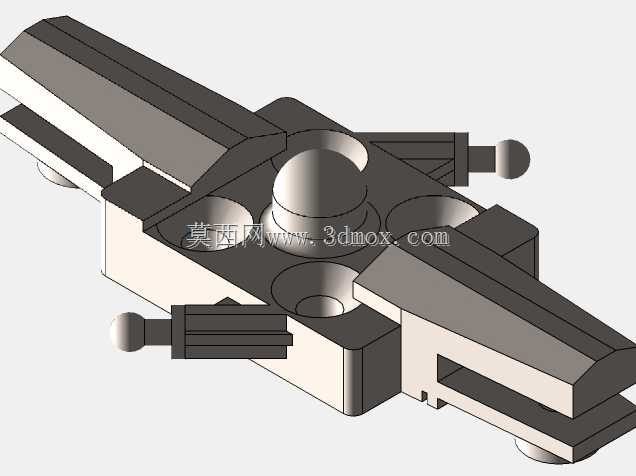

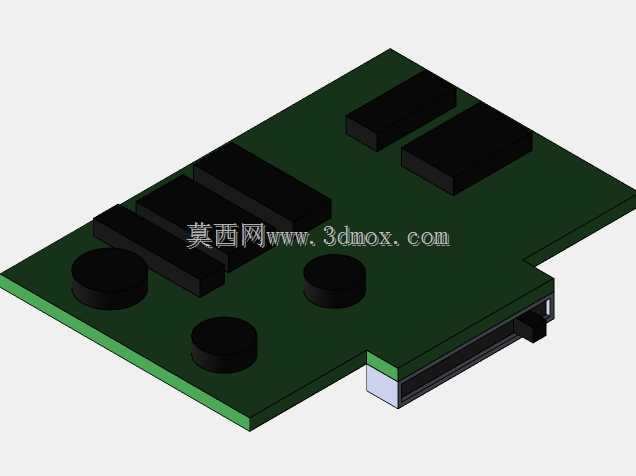

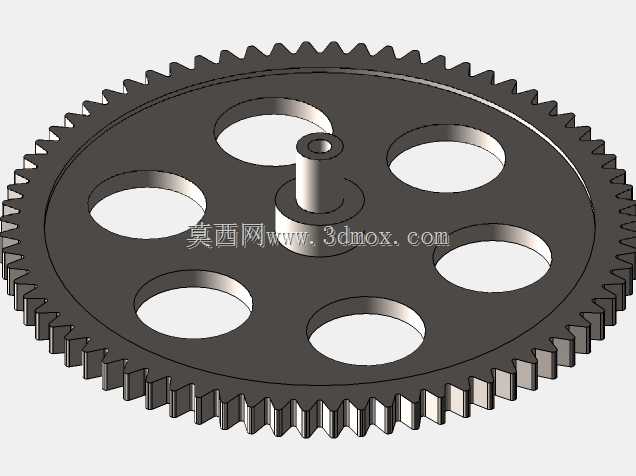

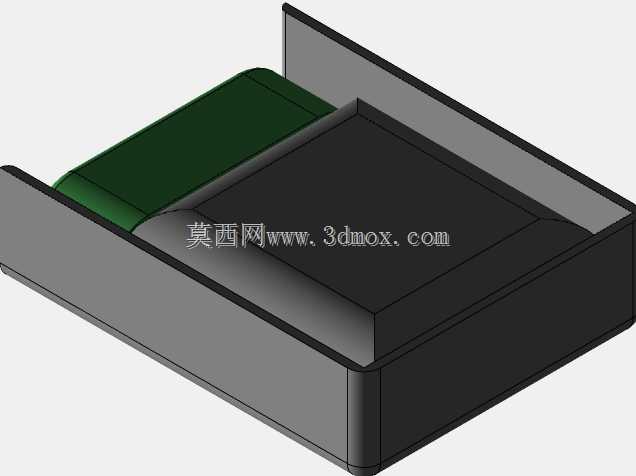

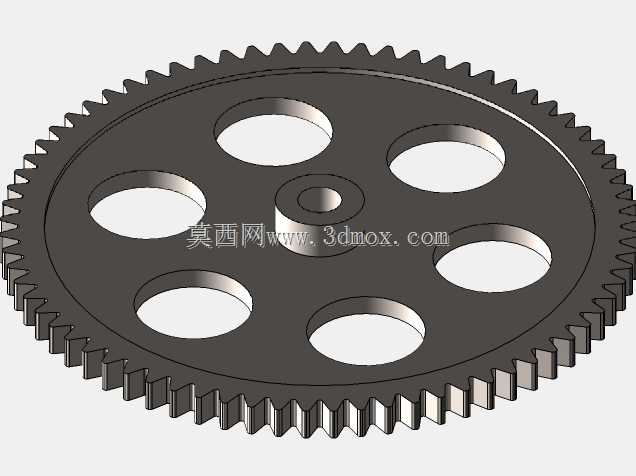

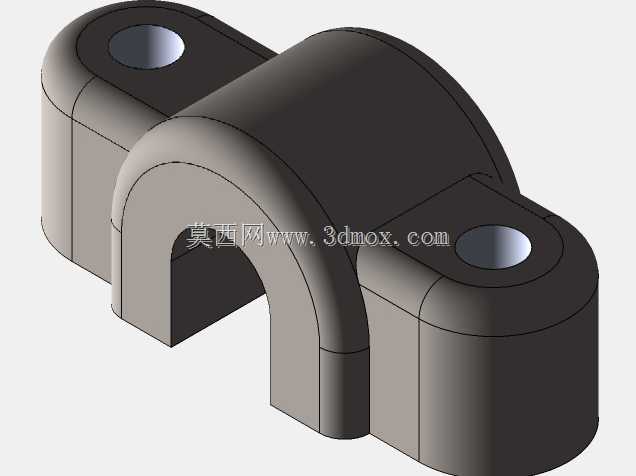

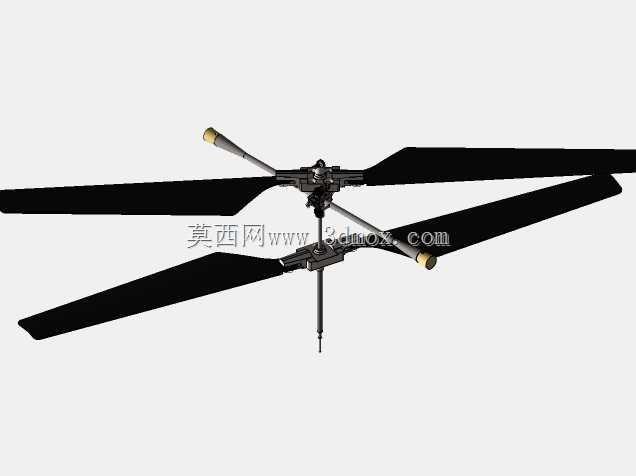

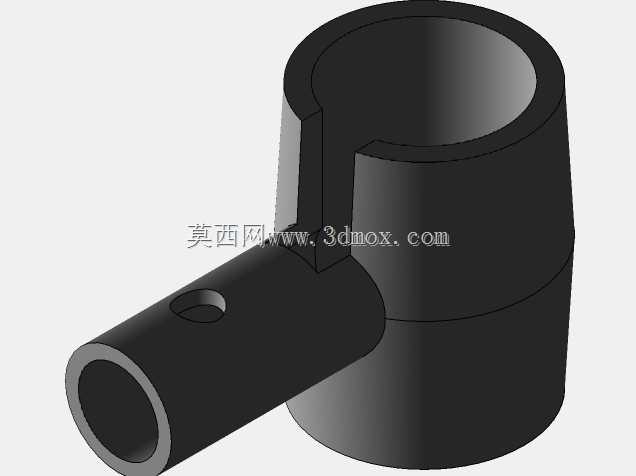

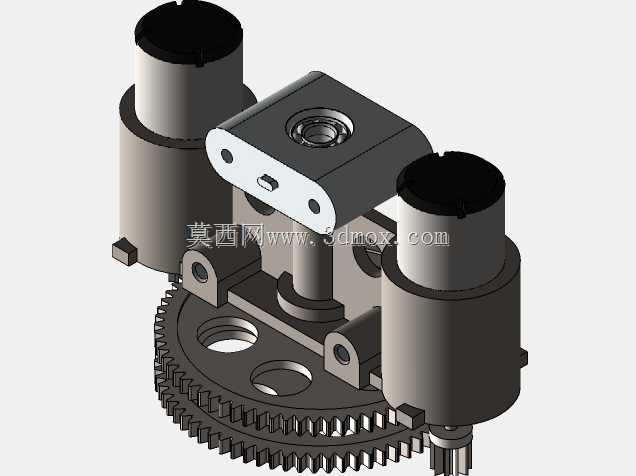

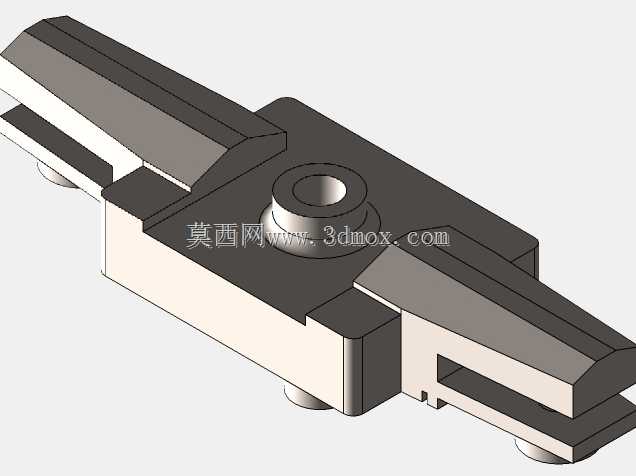

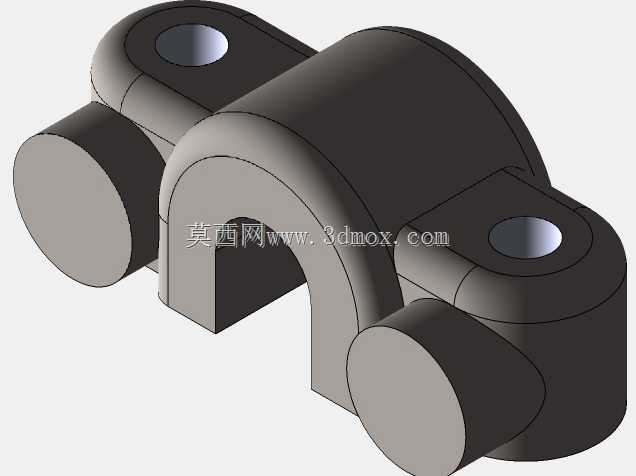

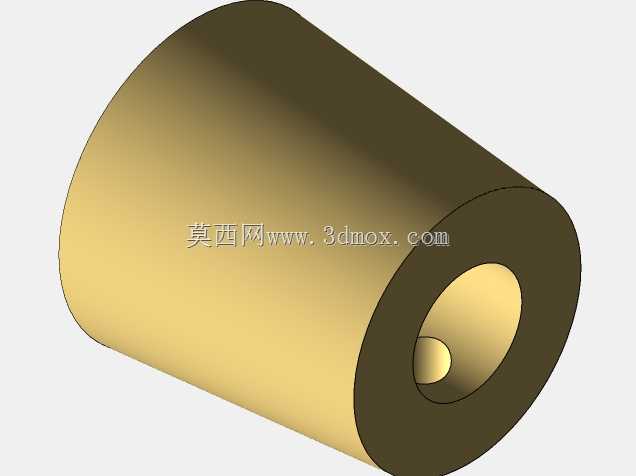

这款小型遥控直升机的结构设计，核心围绕航模飞行的实际工况展开，首先要考虑的是航模爱好者日常户外飞行、特技操作的使用场景，这类小型RC直升机多用于航模竞技、休闲飞行以及航空原理教学演示，对结构的轻量化、动平衡精度以及抗冲击性能都有明确要求。从结构布局来看，主旋翼采用双叶对称设计，旋翼桨叶的翼型经过气动优化，在保证升力效率的同时降低高速旋转时的风阻，旋翼头采用铰接式结构，预留了足够的挥舞铰与摆振铰活动间隙，能够抵消飞行过程中旋翼产生的交变力矩，避免机身出现不必要的共振。机身主体采用桁架式骨架结构，核心受力部位使用金属材质连接件，非受力蒙皮采用轻量化曲面设计，在保证结构刚度的前提下尽可能降低整机自重，有效提升飞行续航时间与机动灵活性。尾旋翼部分采用尾管后置布局，通过传动杆与主减速机构联动，尾桨的安装角度经过精准调校，能够抵消主旋翼旋转产生的反扭矩，同时配合舵机实现航向的精准控制，尾翼处的红色支架既作为尾桨的安装基座，也集成了尾起落架的防护功能，在降落或者轻微擦碰时能够吸收冲击能量，保护尾桨传动构件不受损坏。起落架采用滑橇式设计，两根弧形支撑臂具备一定的弹性形变空间，降落时能够缓冲地面冲击，同时起落架的安装位置经过重心匹配，确保整机静置与降落时的姿态稳定，不会出现侧翻问题。设计过程中，所有运动构件都预留了合理的装配间隙，主传动齿轮的啮合间隙控制在合理范围，既避免传动卡滞，也减少高速运转时的齿轮噪音；舵机的安装位预留了标准舵机的安装孔位，支持不同规格的标准航模舵机替换，方便后期维护与配件更换。整机的外形尺寸适配常规航模收纳包的携带需求，旋翼展开后的尺寸控制在合理范围，既满足户外小场地飞行的空间要求，也不会因为尺寸过小导致飞行稳定性不足。从安装边界来看，所有电子设备的安装仓都预留了标准接收机、电调、电池的安装空间，电池仓的尺寸能够兼容常规容量的航模锂电池，同时预留了走线槽位，避免线路干涉旋翼等运动部件，布线时可以沿着机身骨架内侧排布，既保证外观整洁，也减少飞行过程中的线路风阻。
