数控车床用十英寸钳口镗环结构设计

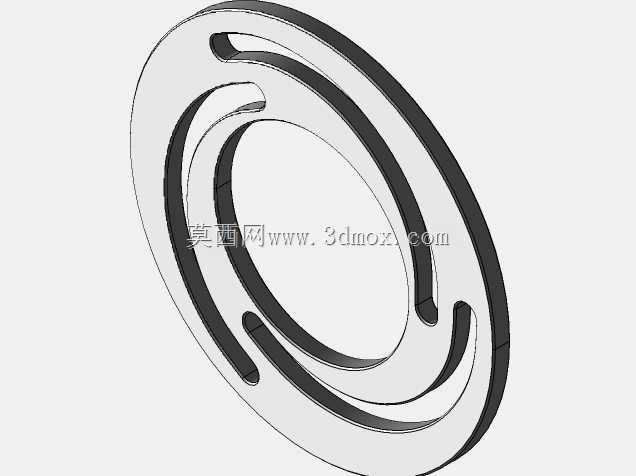

在数控车床的批量装夹作业场景中，钳口镗环是配合液压卡盘完成软爪修镗、保证工件装夹同轴度的核心配套工装部件，很多车间在加工高精度回转类零件前，都会通过配套镗环来修正卡盘卡爪的夹持圆弧，消除卡盘长期使用产生的爪位磨损偏差，避免装夹时出现工件偏心、夹持力不均导致的加工振纹、尺寸超差问题。这款十英寸规格的镗环，整体采用环形分层开槽结构，设计时充分考虑了卡盘爪的行程适配性，环体上的三处对称开槽刚好对应三爪卡盘的三个卡爪安装位，安装时可直接卡入卡爪外侧的定位台阶，无需额外打表找正就能快速完成定位，大幅缩短软爪修镗前的准备时间。从结构细节来看，环体的内外径尺寸严格匹配十英寸卡盘的安装边界，外层环体的厚度经过受力校核，修镗卡爪时镗刀切削产生的径向力不会让环体产生形变，内层的环形凸台刚好抵住卡爪的端面，限制卡爪在镗削过程中的轴向窜动，保证修镗出的卡爪圆弧与主轴回转中心完全重合。不同于普通的整体式定位环，这款镗环采用了分层错位的开槽设计，开槽的走向与卡爪的张合方向匹配，卡爪在行程范围内张合时不会与环体发生干涉，不管是修镗正爪还是反爪，都能通过同一镗环完成定位，不需要更换不同规格的定位工装。在实际生产应用中，这类镗环主要适配普通卧式数控车床的十英寸三爪液压卡盘，覆盖了大部分盘类、轴类零件的装夹修爪需求，尤其是在批量加工有色金属薄壁件、精密轴承套圈这类对装夹同轴度要求极高的零件时，使用该镗环修镗后的软爪，能将装夹的径向跳动控制在0.02mm以内，有效降低零件的装夹变形量。设计过程中还考虑了环体的耐用性，环体的边缘做了小倒角处理，避免安装时刮伤卡盘表面，开槽的拐角处做了圆弧过渡，减少长期受力产生的应力集中，即便频繁拆装使用，也不会出现拐角开裂的问题。很多一线操作技师在修镗软爪时，往往会因为没有合适的定位工装，需要反复打表调整卡爪位置，不仅耗费大量辅助时间，还容易因为人为找正误差导致整批零件报废，这款镗环的结构设计完全贴合现场的操作习惯，不需要复杂的安装步骤，套入卡盘后将卡爪张紧抵住环体内壁即可开始修镗作业，能有效提升机床的有效加工时长，降低装夹环节的人为误差。
