带定位销的安全型门用合页结构设计

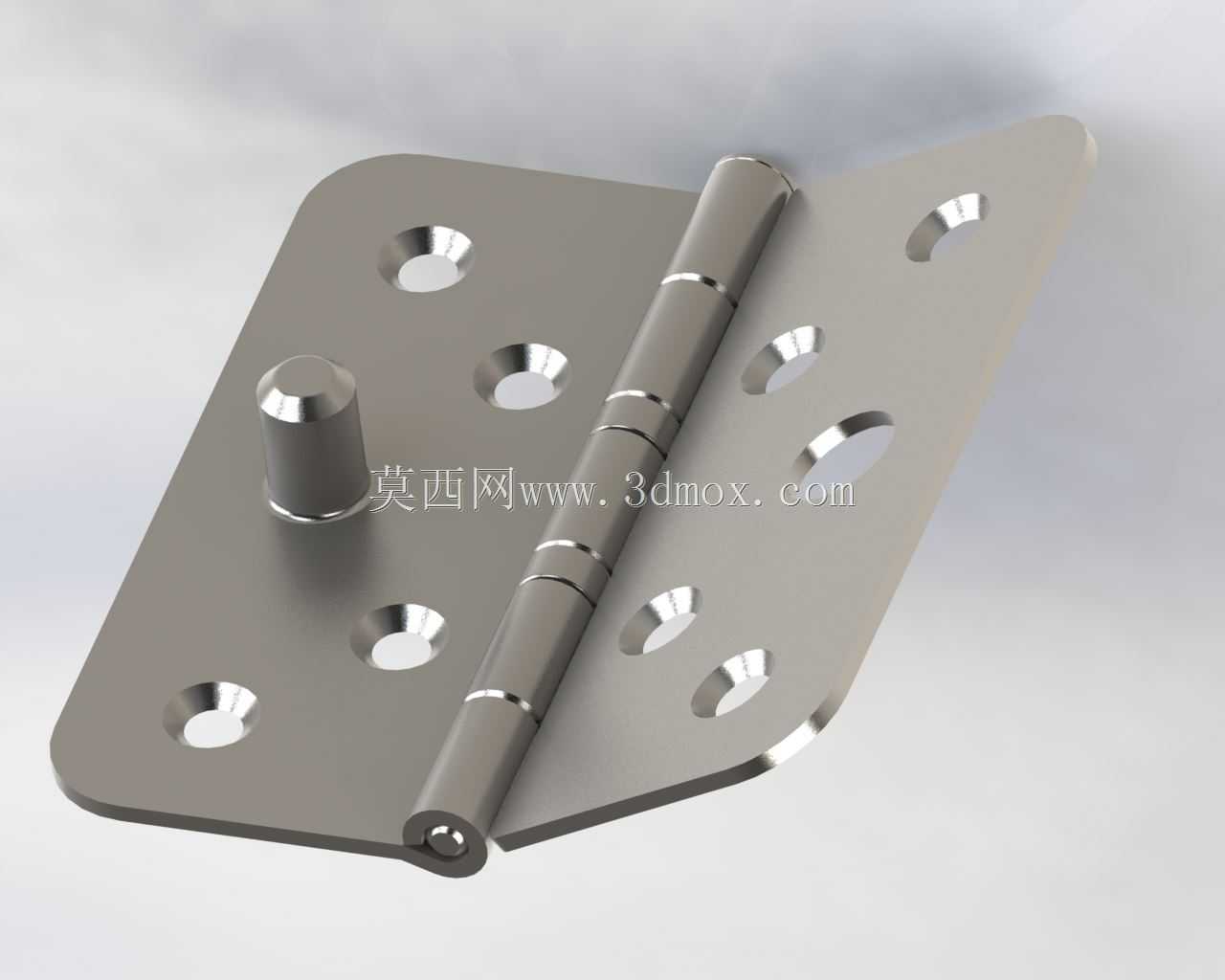

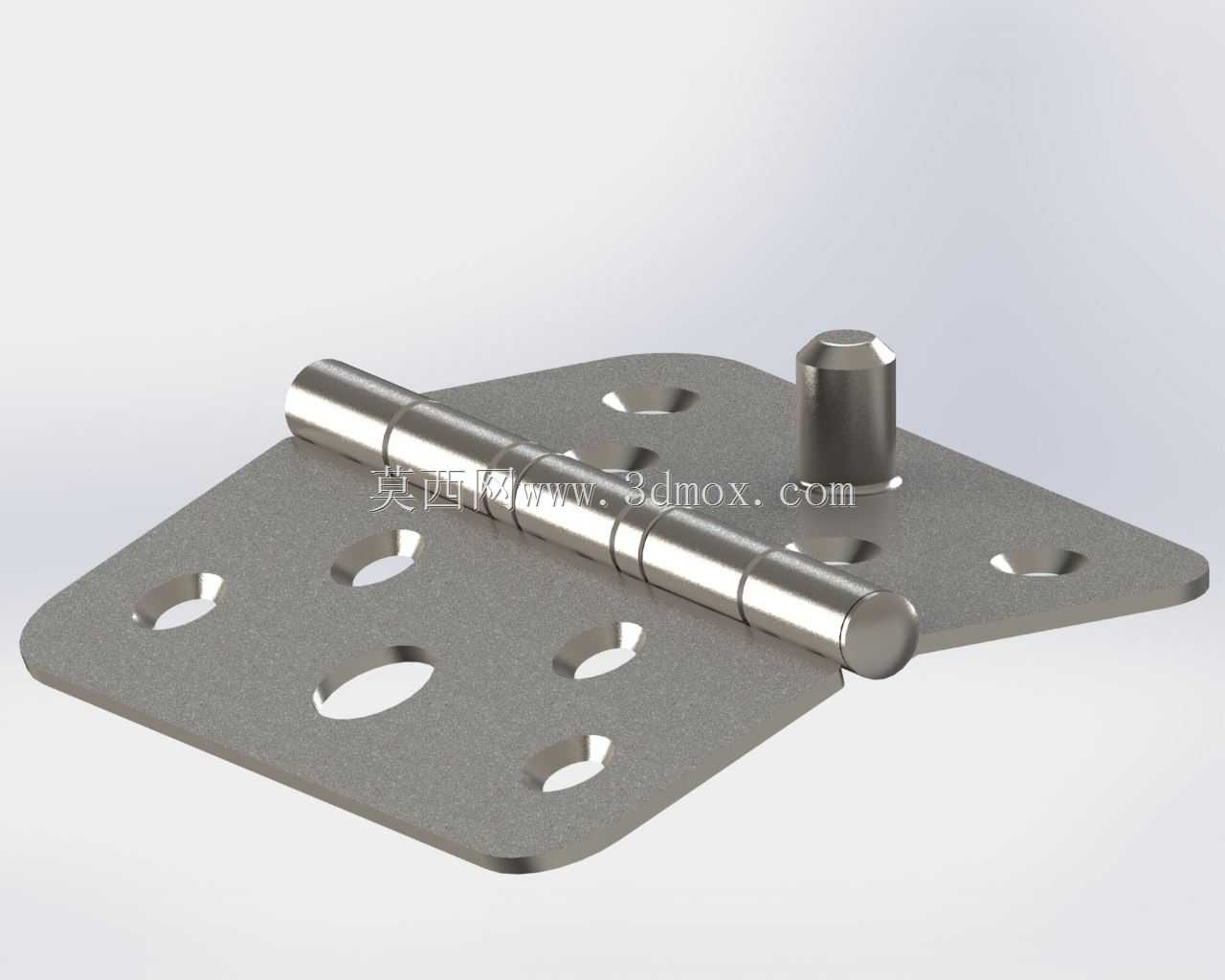

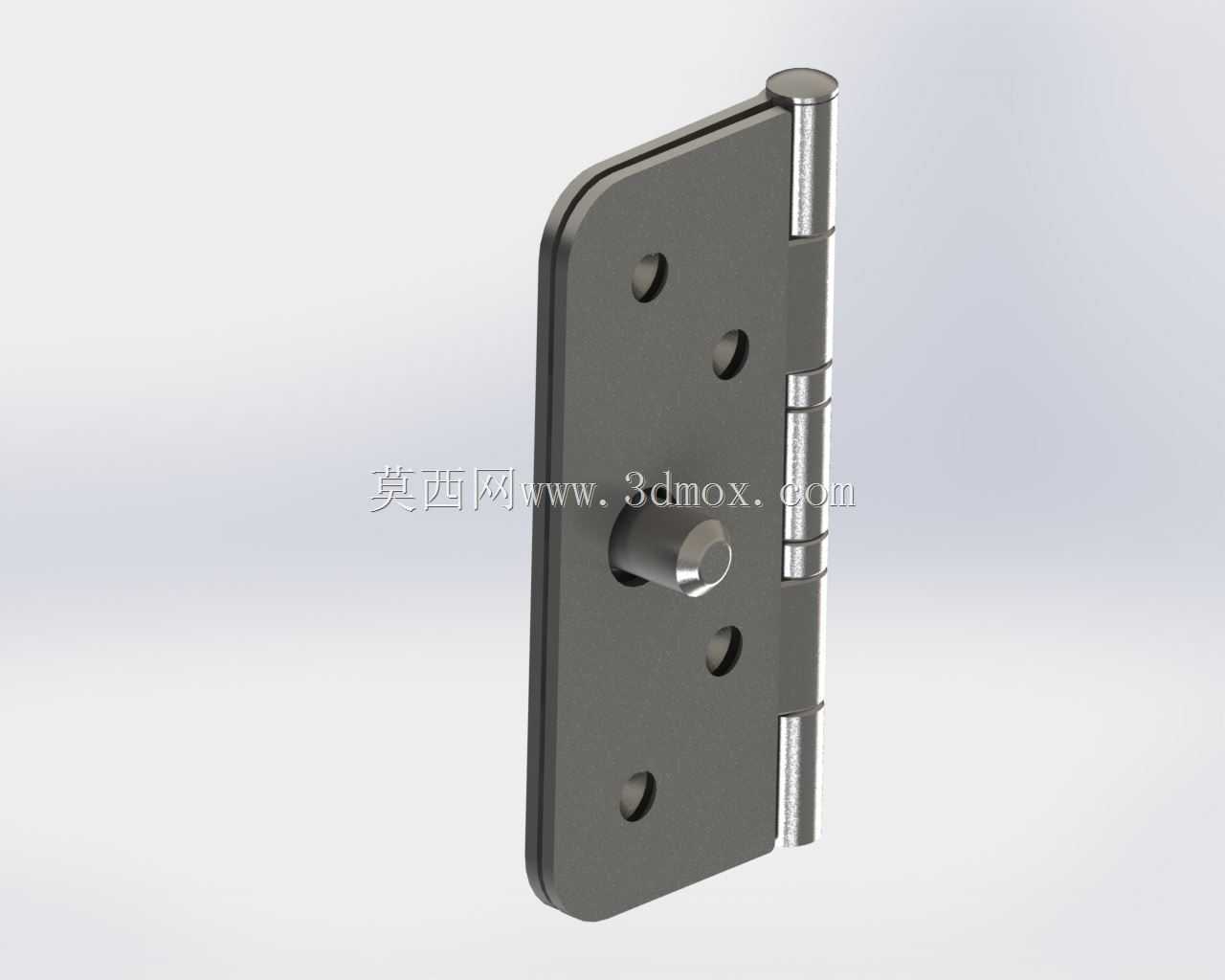

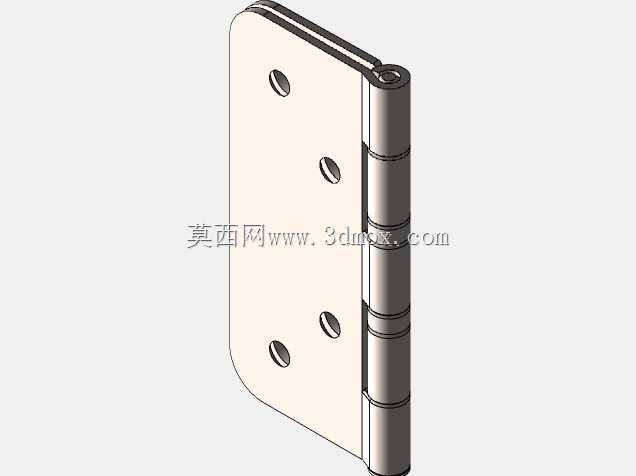

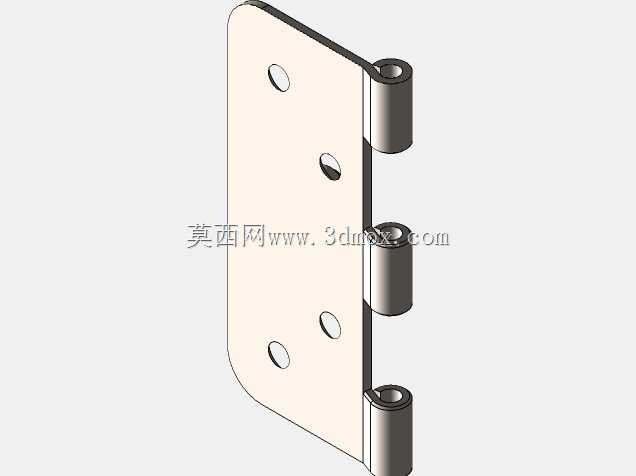

这款带定位销的安全铰链，主要应用在需要防拆卸、高防护等级的柜体门、设备检修门、特种安全防护门场景中，区别于普通无定位的合页结构，其额外增设的圆柱定位销结构，能够在门体闭合后插入对应门框的定位孔内，避免合页轴被外力破坏后门体直接脱落，大幅提升门体连接的防拆、抗冲击性能。从结构设计逻辑来看，该铰链采用两片式不对称页片结构，其中方形页片用于与门框侧固定，三角切角页片用于与活动门体侧连接，页片边缘全部做了圆角钝化处理，既可以避免安装过程中锐边划伤操作人员，也能减少门体开合过程中与周边结构的剐蹭干涉。页片上的安装沉孔采用均匀排布设计，方形页片设置4个沉头安装孔，三角页片设置4个沉头安装孔，沉孔深度适配标准沉头螺丝的头部尺寸，安装后螺丝头部完全没入页片平面，不会出现凸起干涉门体开合的问题。中间的合页转轴采用多段式卷边铰接结构，卷边处的配合间隙经过合理控制，既保证开合过程转动顺滑无卡滞，也不会因间隙过大导致门体出现晃动下垂的问题。安装边界方面，该铰链的页片厚度适配1.5-3mm厚度的金属门体或柜体板材，安装时需要在门框对应位置预先加工与定位销匹配的定位孔，定位孔与销的配合采用间隙配合公差，保证门体闭合时定位销能顺利导入孔内，同时不会因公差过小出现卡滞。在实际设备应用中，这类安全铰链常被用在电气柜安全门、工业设备防护舱门、户外箱体检修门等场景，相比普通合页，其防拆卸的特性能避免非授权人员通过破坏合页的方式打开防护门，满足设备安全防护的设计要求。建模过程中对页片的折弯圆角、转轴卷边的同轴度、定位销与页片的垂直度都做了参数化约束，可直接根据不同门体的承重需求调整页片厚度、安装孔间距以及转轴直径，快速衍生出不同承重规格的同系列铰链产品，适配不同的安装使用场景。
