气动式生物传感器压合装配工装

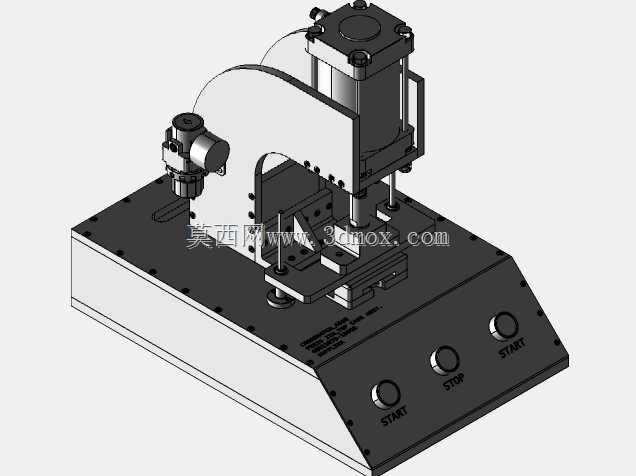

这款压合工装主要面向生物传感器生产环节的精密压装工序，在传感器芯体与外壳封装、敏感元件贴合、引脚压接等工位承担核心压合作业，适配小尺寸精密电子元器件的定压装配需求，可有效避免人工压装带来的压力不均、压合偏移、元件损伤等问题，在医疗电子、生物检测器件的批量装配产线中，能大幅提升压合工序的一致性与良品率。设备整体采用立式C型开式结构布局，上部搭载标准气缸作为压合动力输出单元，气缸通过导柱导套组件与下部压头连接，保证压合过程中压头的垂直运动精度，避免侧向力对压合精度的影响；C型机架采用厚钢板铣削加工成型，兼顾结构刚性与操作空间，操作人员可从正面、侧面两个方向完成工件上下料，适配流水线旁的工位布置需求。下部操作面板集成了启动、停止两个物理控制按钮，采用双按钮启动的安全设计逻辑，必须双手同时触发才能启动压合动作，避免操作人员手部误入压合区域造成安全事故，面板倾斜布置符合人体工程学设计，操作人员站立作业时无需过度俯身即可完成操作。压头部位采用快换式接口设计，可根据不同型号的生物传感器压合需求，快速更换对应仿形压头，无需对设备主体结构进行大幅调整，缩短产线换型的调试周期；底座上预留了工装夹具的安装螺孔阵列，可根据不同工件的定位需求，安装对应的定位载具，保证工件放置位置的重复定位精度控制在0.02mm以内，满足精密元件的压合定位要求。设备整体安装边界控制在小型桌面设备范畴，底座采用加重式结构设计，压合过程中无需额外打膨胀螺栓固定即可保证设备稳定性，可直接放置在标准防静电工作台上使用，无需对现有产线布局进行大规模改造；气路接口布置在设备背部，接入标准0.5-0.7MPa压缩空气即可正常工作，无需额外配置液压站等复杂动力单元，日常维护仅需定期对导柱部位加注润滑脂、检查气管密封状态即可，维护成本较低。设计过程中优先考虑了压合行程的可调性，气缸配备行程限位块，可根据不同工件的压合深度需求，在0-50mm范围内调整压合行程，同时可在气路中加装调压阀，根据不同压合需求调整输出压力，适配不同压装力要求的作业场景；侧面预留的辅助安装位可加装检测传感器，实现压合到位检测、工件有无检测等功能，可直接接入产线自动化控制系统，适配半自动化产线的升级需求。
