大直径可换叶片式搅拌螺旋桨结构设计

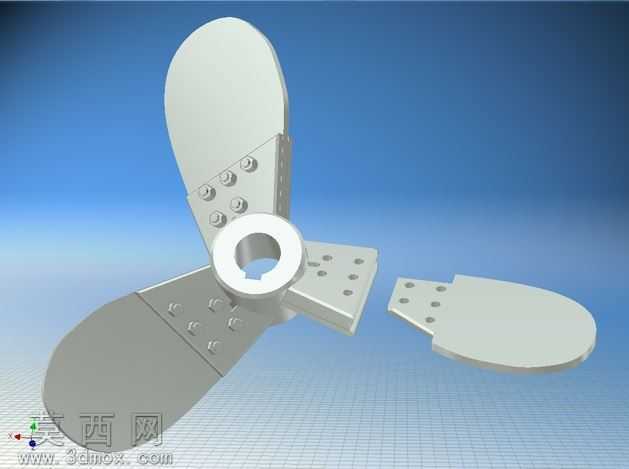

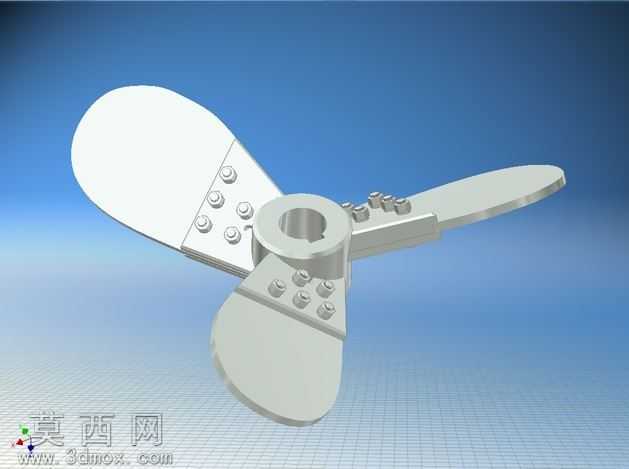

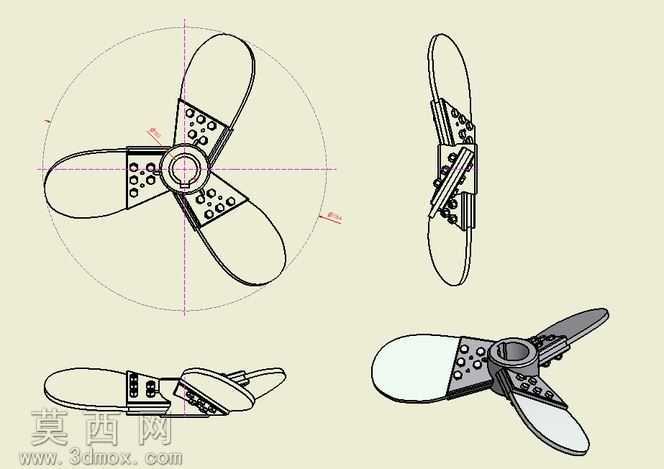

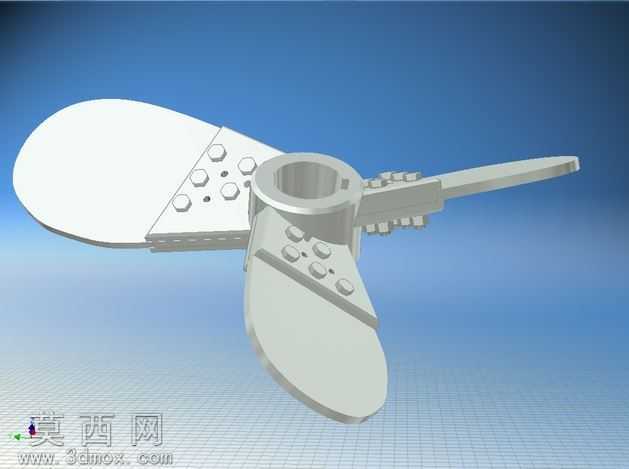

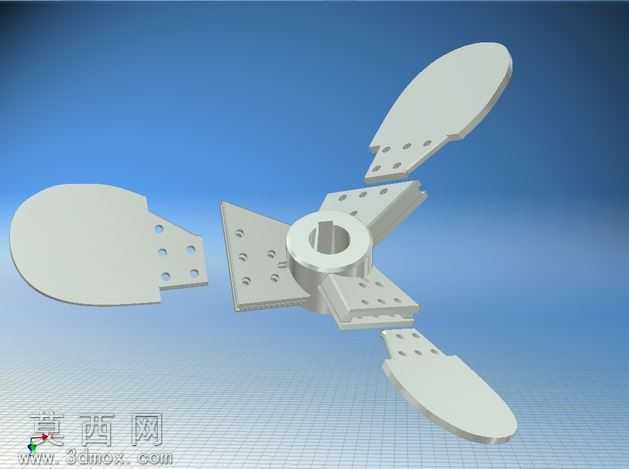

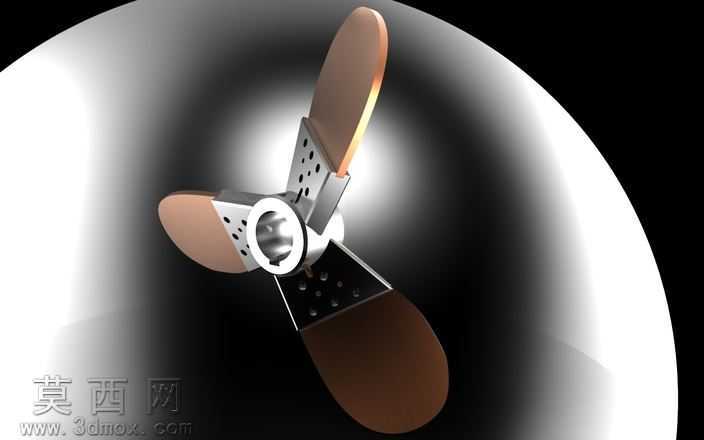

本模型为大直径可换叶片式搅拌螺旋桨，整体采用三维参数化建模方式完成，建模过程中优先保证各部件装配关系的准确性，从中心轮毂到三片桨叶的连接结构均做了精细化还原。中心轮毂为带中心安装孔的筒状结构，孔壁预留了键槽定位特征，可保证与搅拌驱动轴的周向固定，避免传动过程中出现打滑偏移；轮毂外圆周均匀分布三个叶片安装基面，每个基面上设置了多组螺栓连接点位，配套的六角紧固件模型均按照标准件参数建模，可清晰呈现叶片与轮毂的可拆卸连接逻辑，满足可更换叶片的设计需求。三片桨叶采用变截面流线型曲面设计，建模时通过多组截面曲线放样生成曲面，再做实体加厚处理，曲面曲率经过反复调整，保证桨叶工作时可推动流体形成稳定的轴向与径向混合流场，适配大容积物料搅拌的工况需求；桨叶根部做了加厚过渡处理，可降低工作时的应力集中风险，提升结构使用寿命。模型渲染阶段采用哑光金属材质模拟不锈钢基材效果，搭配渐变蓝色背景突出结构轮廓，各连接面的棱线做了柔化处理，既还原金属部件的质感，又避免过度反光遮挡结构细节。设计思路上，该螺旋桨针对大turbo-mixer陶瓷搅拌工况开发，1166毫米的直径参数适配大容量搅拌罐体，可更换叶片的结构可在单片桨叶磨损后单独替换，无需整体更换桨体，有效降低设备维护成本；三片桨叶的等角度分布设计可保证运转时的动平衡性能，减少工作过程中的振动与噪音，螺栓连接的固定方式可保证叶片安装的牢固度，同时兼顾拆装维护的便捷性。建模过程中对所有装配间隙做了合理预留，可直接用于后续的工程图导出、装配模拟以及流体仿真分析，结构细节完整无缺失，能够直观呈现该类搅拌螺旋桨的设计特点与结构优势。
