钢带式抱箍紧固连接件结构设计

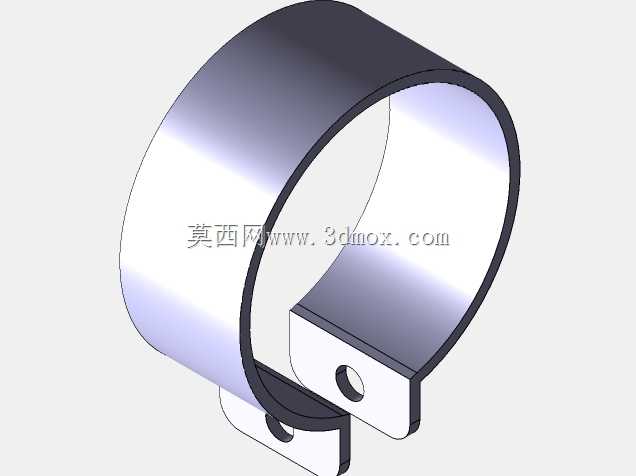

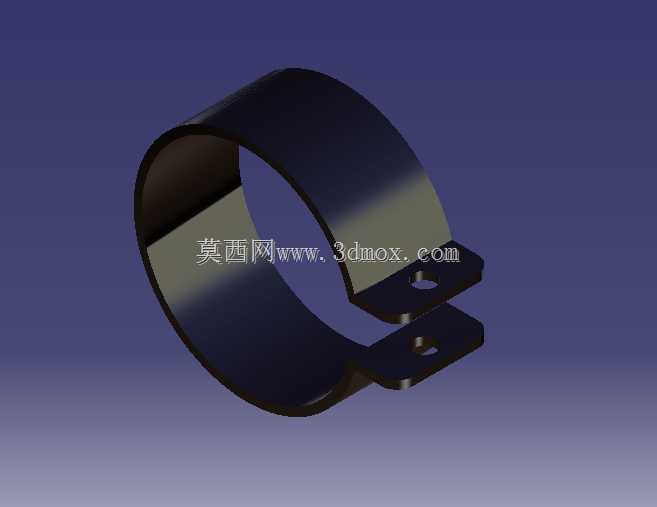

这类钢带式抱箍在流体管路布设、线束固定、小型筒体类零部件的安装场景中应用十分广泛，不管是工业设备内部的气路、油路管线排布，还是户外设施的杆件固定、线束捆扎，都能看到这类结构的身影。它的核心作用是通过环形钢带的抱紧力，将两个需要相对固定的部件牢牢贴合，避免设备运行过程中因振动、外力拉扯出现移位、松脱的问题，相比传统的螺栓紧固、焊接固定方式，这类抱箍安装拆卸更便捷，不会破坏被固定部件的表面结构，适配不同外径的圆形构件，容错空间更大。从结构设计逻辑来看，整体采用开式环形钢带作为主体，钢带两端延伸出带安装孔的平直耳板，安装时只需将环形部分套在被固定构件外侧，对齐两个耳板的安装孔，穿入对应规格的螺栓逐步拧紧，就能让钢带产生均匀的径向收缩力，抱紧被固定的管件或杆件。钢带的厚度选择需要匹配对应的抱紧载荷，太薄容易在拧紧过程中出现钢带变形、断裂，太厚则会导致钢带韧性不足，无法很好地贴合被固定件的圆弧表面，容易出现局部应力集中，长期使用下出现松动。耳板部分做了折弯加强处理，和钢带主体采用一体弯折成型，避免焊接连接带来的应力薄弱点，安装孔的位置预留了足够的螺栓操作空间，不会出现扳手无法就位的问题。在安装边界上，这类抱箍适配的构件外径需要和钢带的自然内径匹配，偏差不宜超过设计范围的百分之五，安装时两个耳板之间需要预留一定的间隙，不能完全贴死，否则会失去抱紧调节余量，长期受温度变化影响出现热胀冷缩时，要么出现抱力不足松脱，要么应力过大拉裂耳板。钢带的边缘做了圆角钝化处理，安装过程中不会划伤操作人员，也不会割伤被固定构件表面的防护层，比如线束的绝缘皮、管件的防腐涂层都能得到有效保护。实际选型时需要根据被固定件的工作振动频率、载荷大小选择对应宽度和厚度的钢带，振动较大的工况下还可以在钢带内侧增加橡胶垫层，进一步提升摩擦力，同时起到缓冲减振的作用，避免长期摩擦磨损被固定件表面。这类结构没有复杂的活动零部件，整体可靠性很高，只要安装时按照额定扭矩拧紧螺栓，基本不需要后期频繁维护，在各类通用机械设备、工程机械、民用管线安装场景中都能稳定发挥固定作用。
